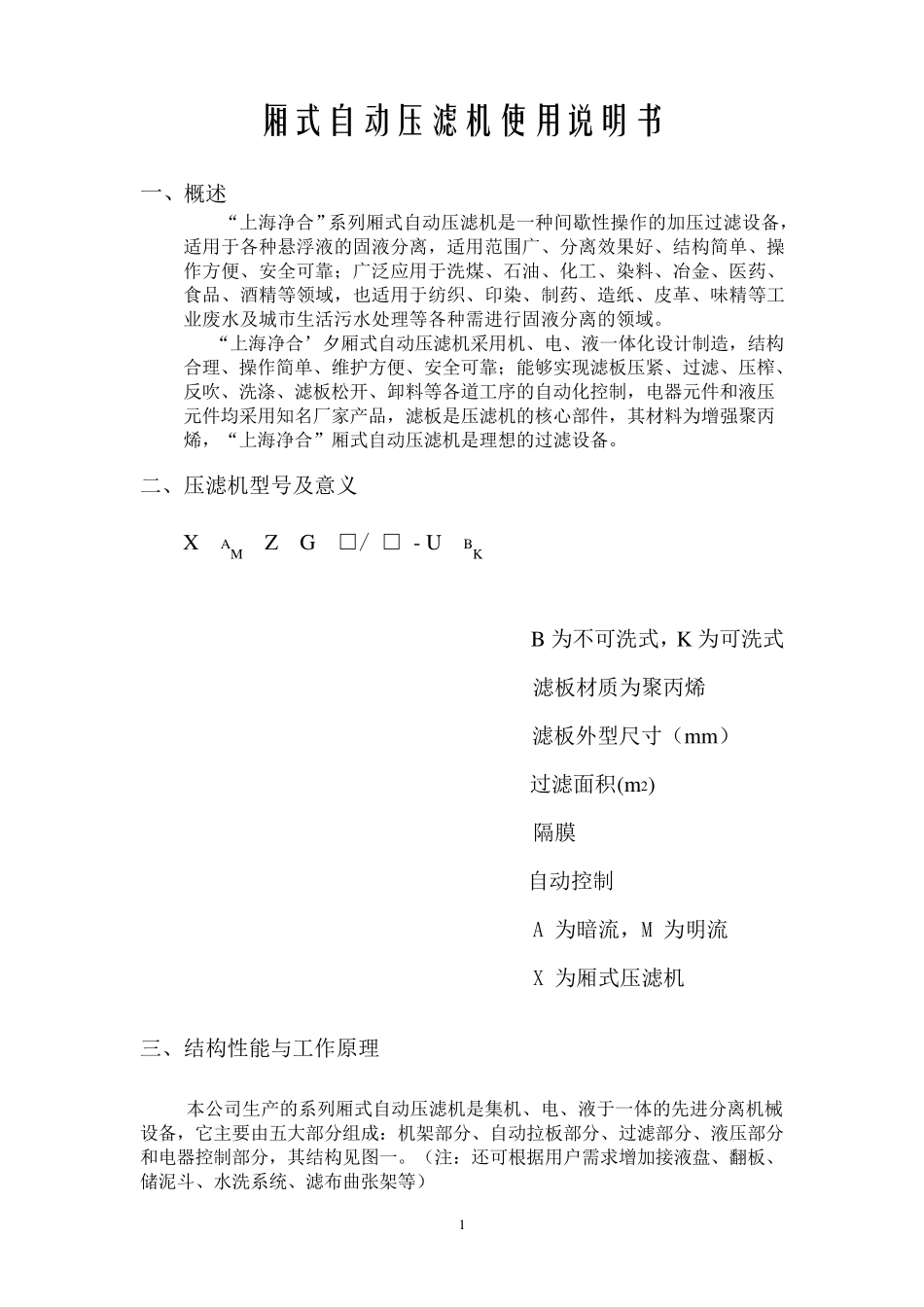

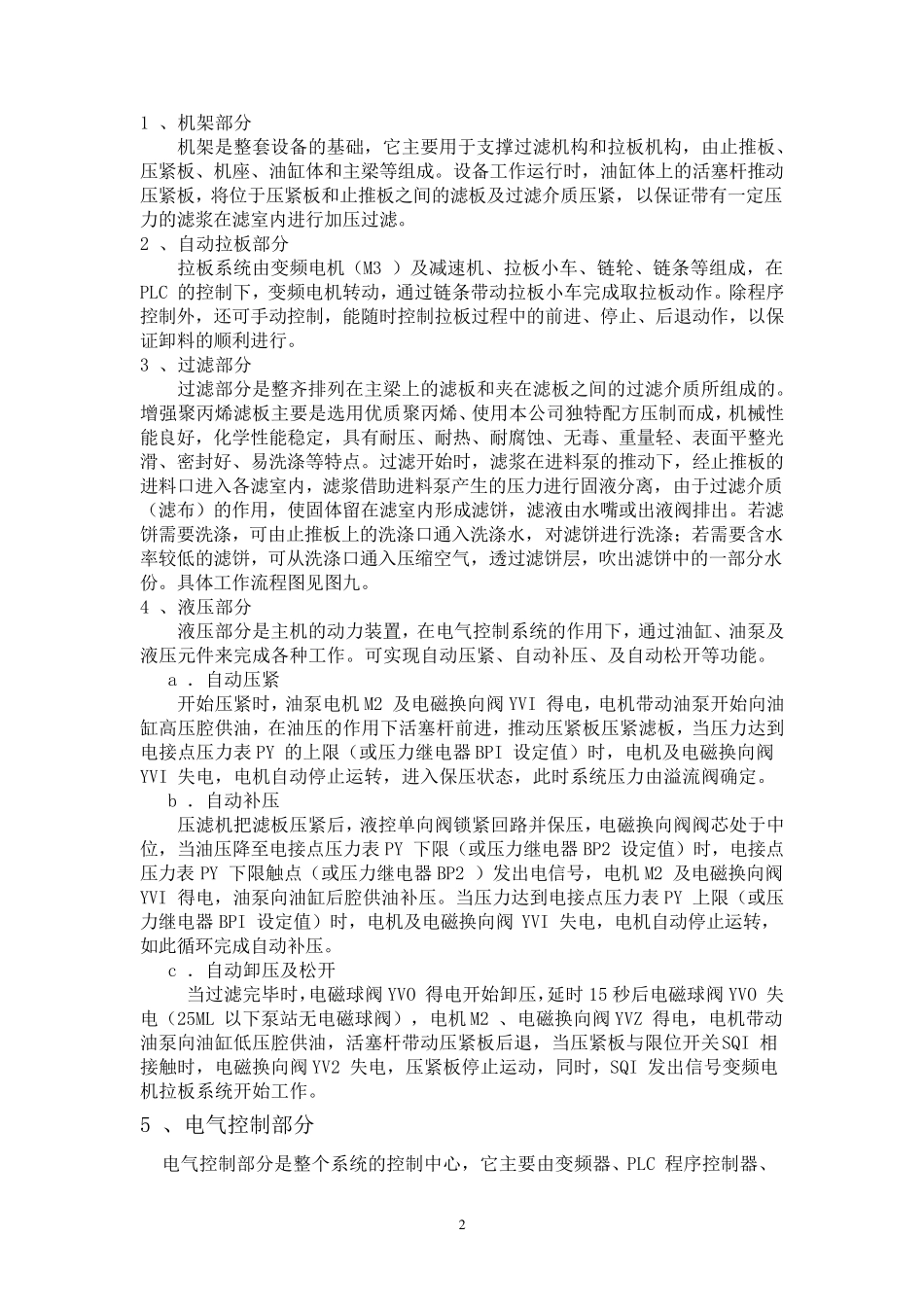

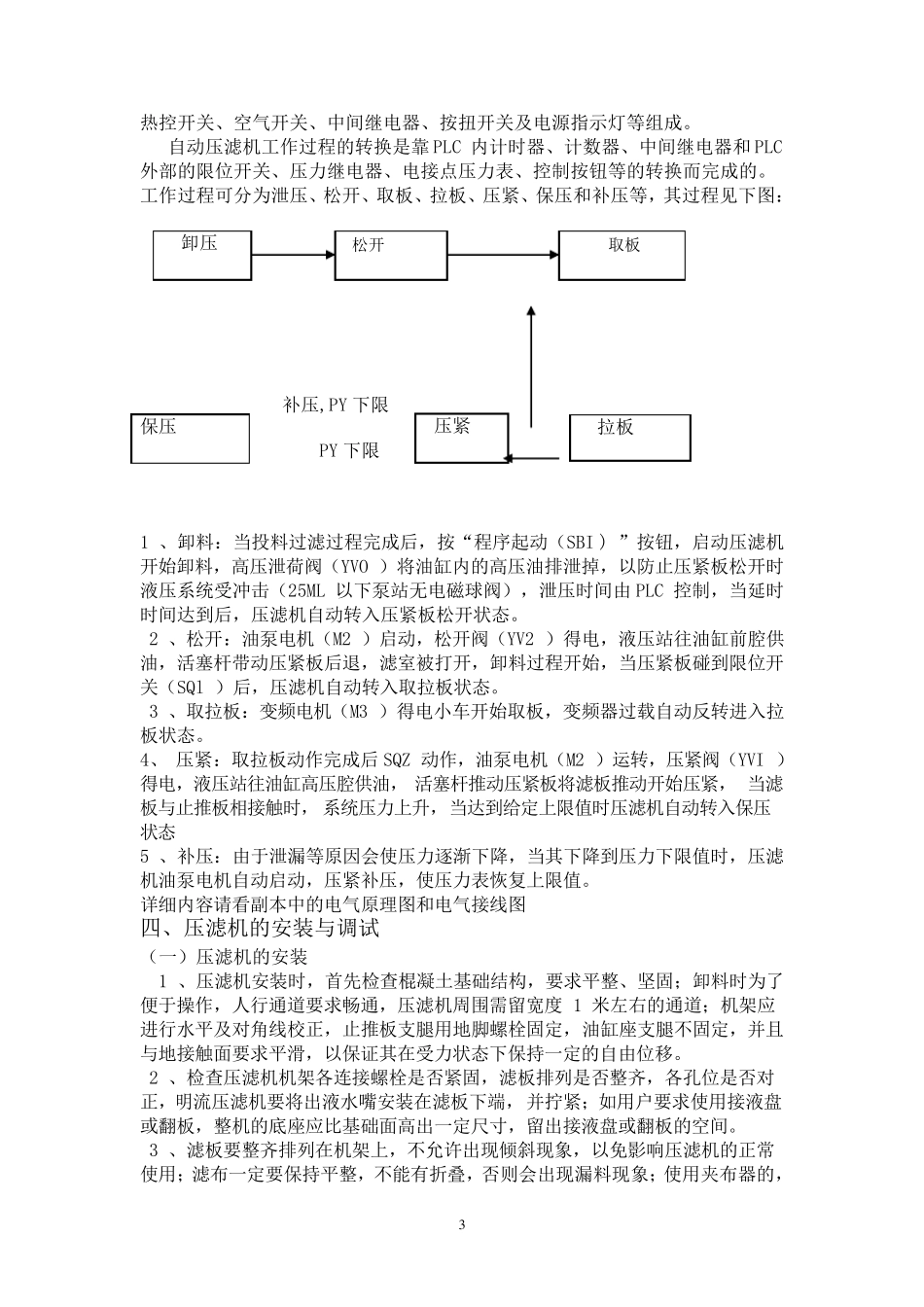

1 厢式自动压滤机使用说明书 一、概述 “上海净合”系列厢式自动压滤机是一种间歇性操作的加压过滤设备,适用于各种悬浮液的固液分离,适用范围广、分离效果好、结构简单、操作方便、安全可靠;广泛应用于洗煤、石油、化工、染料、冶金、医药、食品、酒精等领域,也适用于纺织、印染、制药、造纸、皮革、味精等工业废水及城市生活污水处理等各种需进行固液分离的领域。 “上海净合’夕厢式自动压滤机采用机、电、液一体化设计制造,结构合理、操作简单、维护方便、安全可靠;能够实现滤板压紧、过滤、压榨、反吹、洗涤、滤板松开、卸料等各道工序的自动化控制,电器元件和液压元件均采用知名厂家产品,滤板是压滤机的核心部件,其材料为增强聚丙烯,“上海净合”厢式自动压滤机是理想的过滤设备。 二、压滤机型号及意义 X AM Z G □/ □ - U BK B 为不可洗式,K 为可洗式 滤板材质为聚丙烯 滤板外型尺 寸 ( m m ) 过滤面 积 (m 2) 隔 膜 自动控制 A 为暗 流 ,M 为明 流 X 为厢式压滤机 三 、结构性能与 工作原 理 本 公 司 生产的系列厢式自动压滤机是集 机、电、液于一体的先 进分离机械设备,它 主 要 由 五 大 部分组 成 : 机架 部分、自动拉 板部分、过滤部分、液压部分和电器控制部分,其结构见 图 一。( 注 : 还 可根 据 用户 需求 增加接 液盘 、翻 板、储 泥 斗 、水洗系统 、滤布 曲 张 架 等) 2 1 、机架部分 机架是整套设备的基础,它主要用于支撑过滤机构和拉板机构,由止推板、压紧板、机座、油缸体和主梁等组成。设备工作运行时,油缸体上的活塞杆推动压紧板,将位于压紧板和止推板之间的滤板及过滤介质压紧,以保证带有一定压力的滤浆在滤室内进行加压过滤。 2 、自动拉板部分 拉板系统由变频电机(M3 )及减速机、拉板小车、链轮、链条等组成,在PLC 的控制下,变频电机转动,通过链条带动拉板小车完成取拉板动作。除程序控制外,还可手动控制,能随时控制拉板过程中的前进、停止、后退动作,以保证卸料的顺利进行。 3 、过滤部分 过滤部分是整齐排列在主梁上的滤板和夹在滤板之间的过滤介质所组成的。增强聚丙烯滤板主要是选用优质聚丙烯、使用本公司独特配方压制而成,机械性能良好,化学性能稳定,具有耐压、耐热、耐腐蚀、无毒、重量轻、表面平整光滑、密封好、易洗涤等特点 。过滤开 始 时,滤浆在进料泵 的推动下...
