双12v电源实验报告

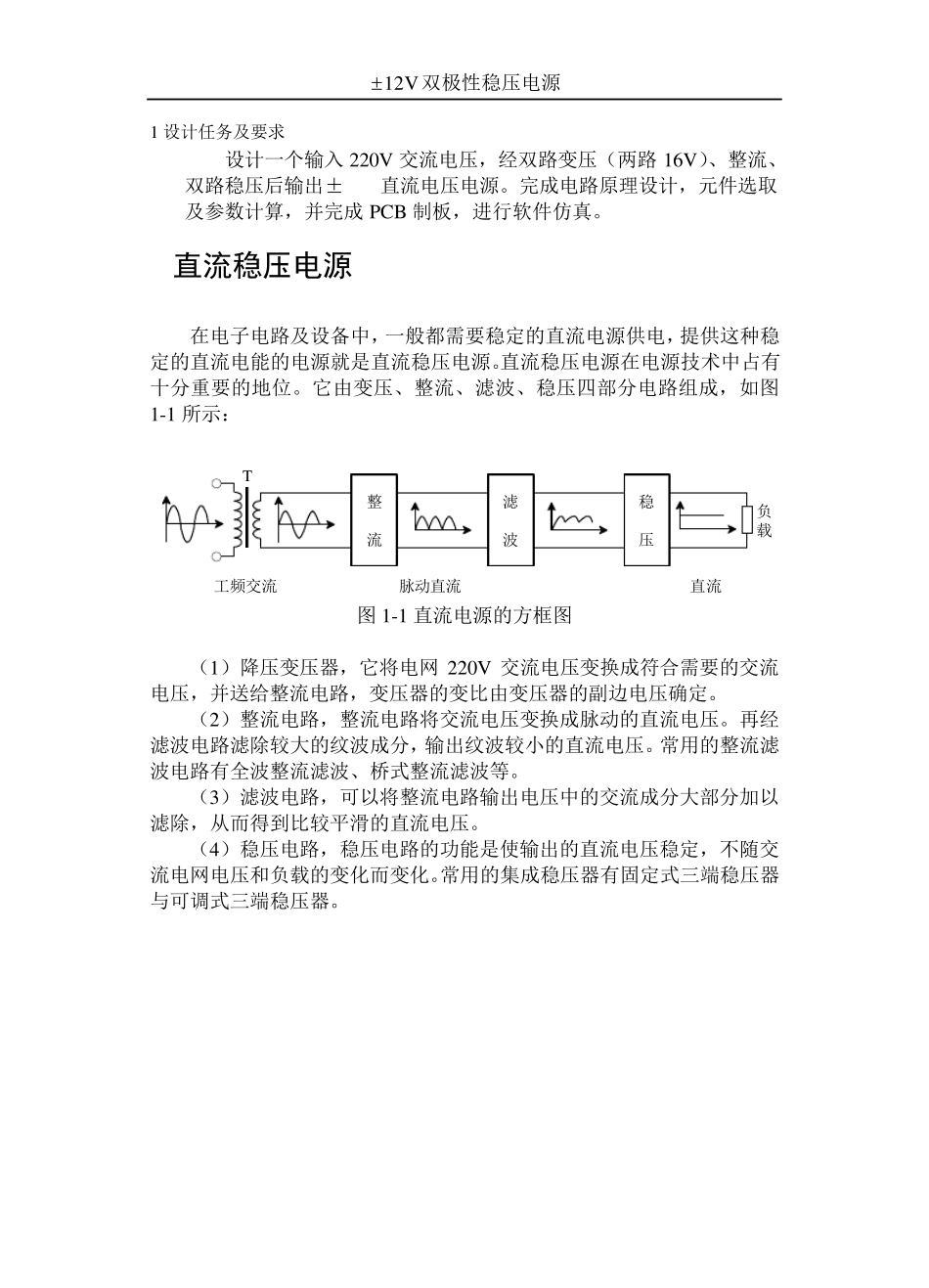

V12双极性稳压电源 双12v电源实验报告 V12双极性稳压电源 1 设计任务及要求 设计一个输入220V 交流电压，经双路变压（两路16V）、整流、双路稳压后输出±12V直流电压电源。完成电路原理设计，元件选取及参数计算，并完成 PCB 制板，进行软件仿真。 2直流稳压电源 在电子电路及设备中，一般都需要稳定的直流电源供电，提供这种稳定的直流电能的电源就是直流稳压电源。直流稳压电源在电源技术中占有十分重要的地位。它由变压、整流、滤波、稳压四部分电路组成，如图1-1 所示： 图 1-1 直流电源的方框图 （1）降压变压器，它将电网 220V 交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。 （2）整流电路，整流电路将交流电压变换成脉动的直流电压。再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压。常用的整流滤波电路有全波整流滤波、桥式整流滤波等。 （3）滤波电路，可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。 （4）稳压电路，稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。常用的集成稳压器有固定式三端稳压器与可调式三端稳压器。 T 工频交流脉动直流 直流整流滤波稳压负载V12双极性稳压电源 3电路设计 整体原理图如图3-1 所示： 图3-1 整体电路原理图 3 .1 变压器 按设计要求，变压器为220V 输入双路16V 输出，考虑到负载功率的问题，应该选择功率较大的变压器，本设计中选定EI 型全铜变压器 220V转16V 交流 35W 电感变压器 。35W 已经完全满足设计要求和安全功率。原理图和 PCB 封装分别如图3-2 和图3-3 所示： V12双极性稳压电源 图 3-2 变压器原理图 图 3-3 变压器 PCB 封装 V12双极性稳压电源 3 .2 整流电路 本次设计采用单相桥式整流电路，它由四只二极管组成，其构成原则就是保证在变压器副边电压2u 的整个周期内，负载上的电压和电流方向始终不变。整流桥如图3-4 所示 图3-4 单相桥式整流路 在u2 的正半周内，二极管D1、D3 导通，D2、D4 截止；u2 的负半周内，D2、D4 导通，D1、D3 截止。正负半周内部都有电流流过的负载电阻 RL，且方向是一致的。电路的输出波形如图3-5 所示： 图3-5 整流电路输出波形 V12双极性稳压电源 （1）输出电压平均值  ttdUAVosin21u02)( （3-1） 解得22)(o9.022uUUAV...
