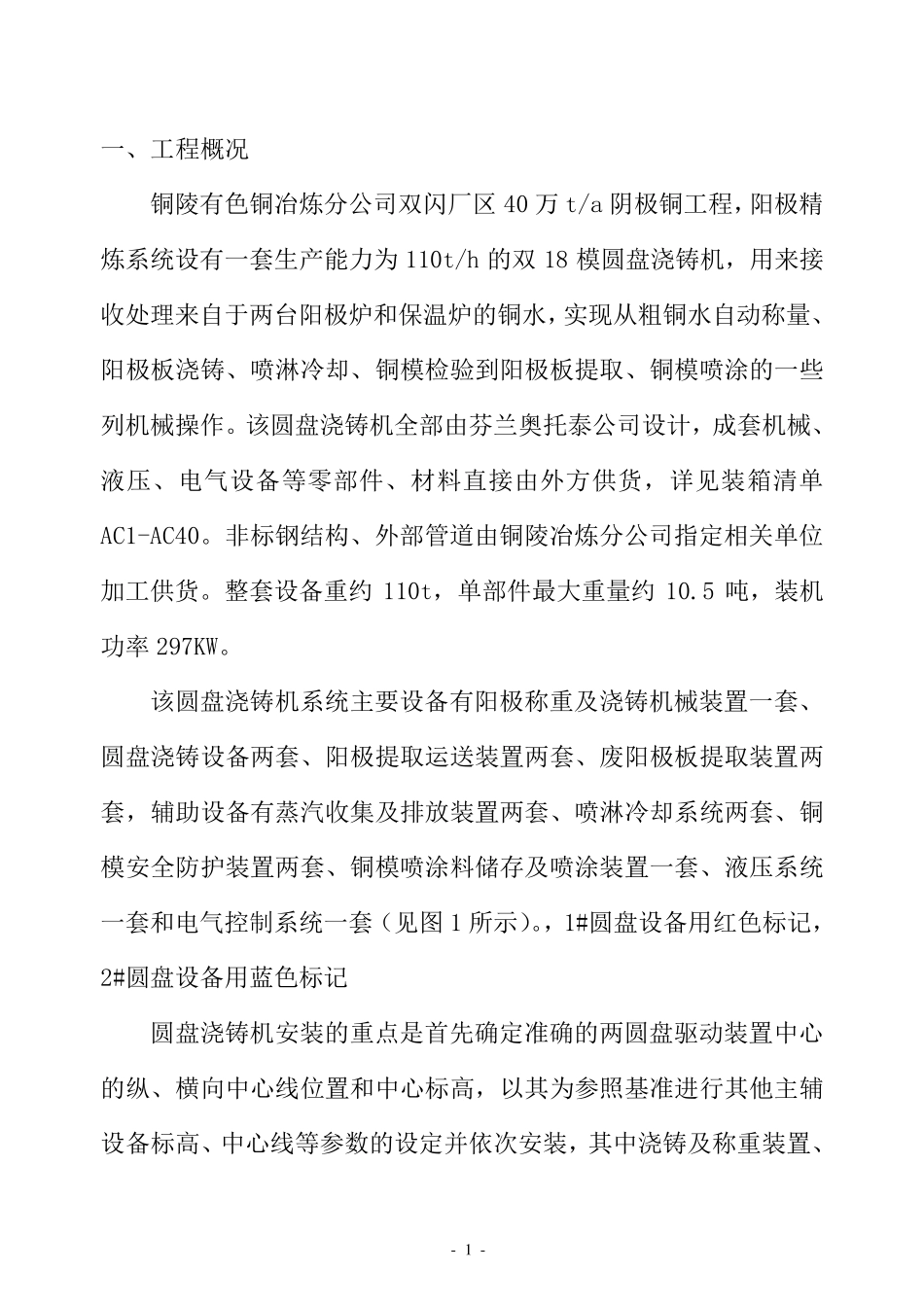

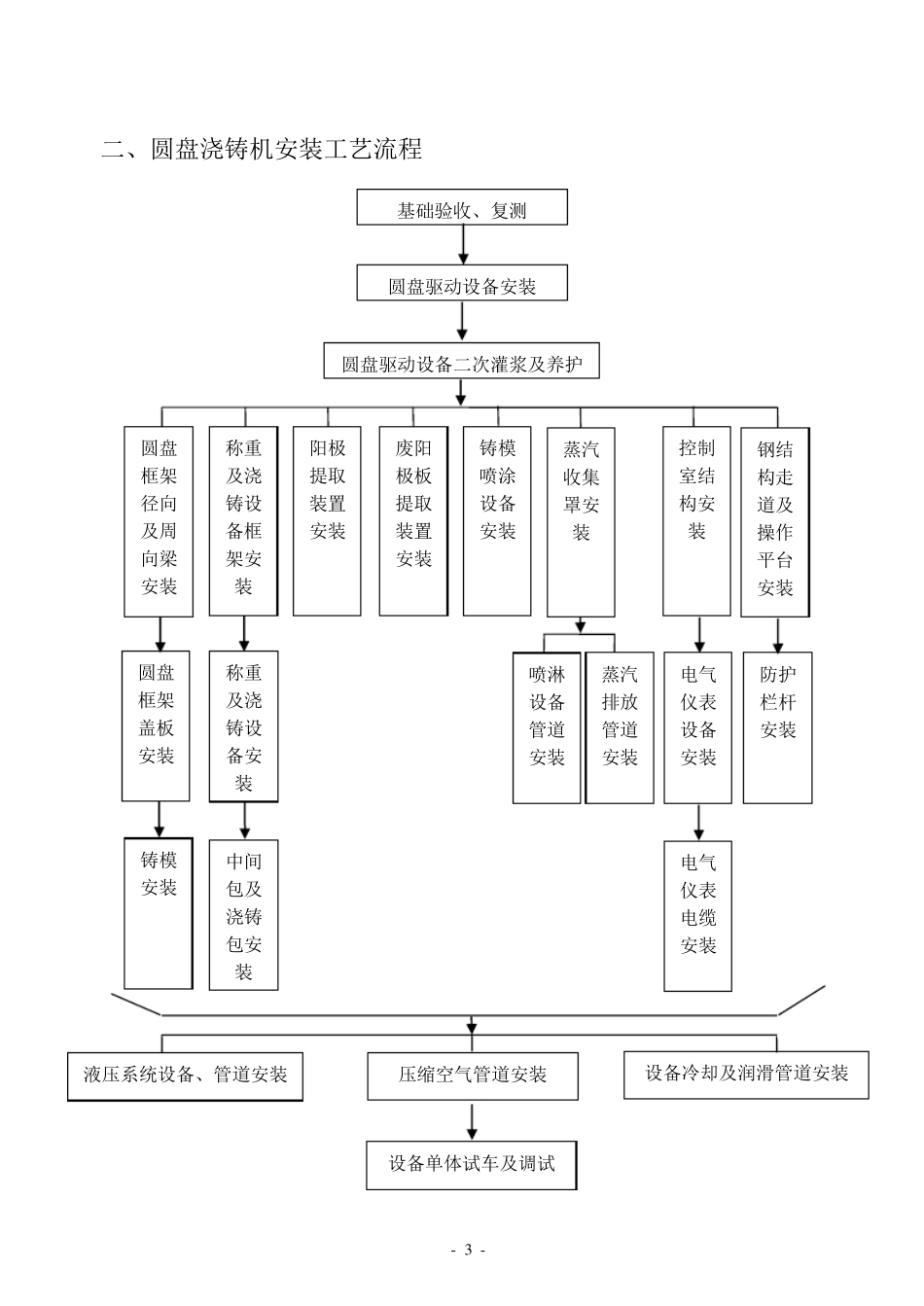

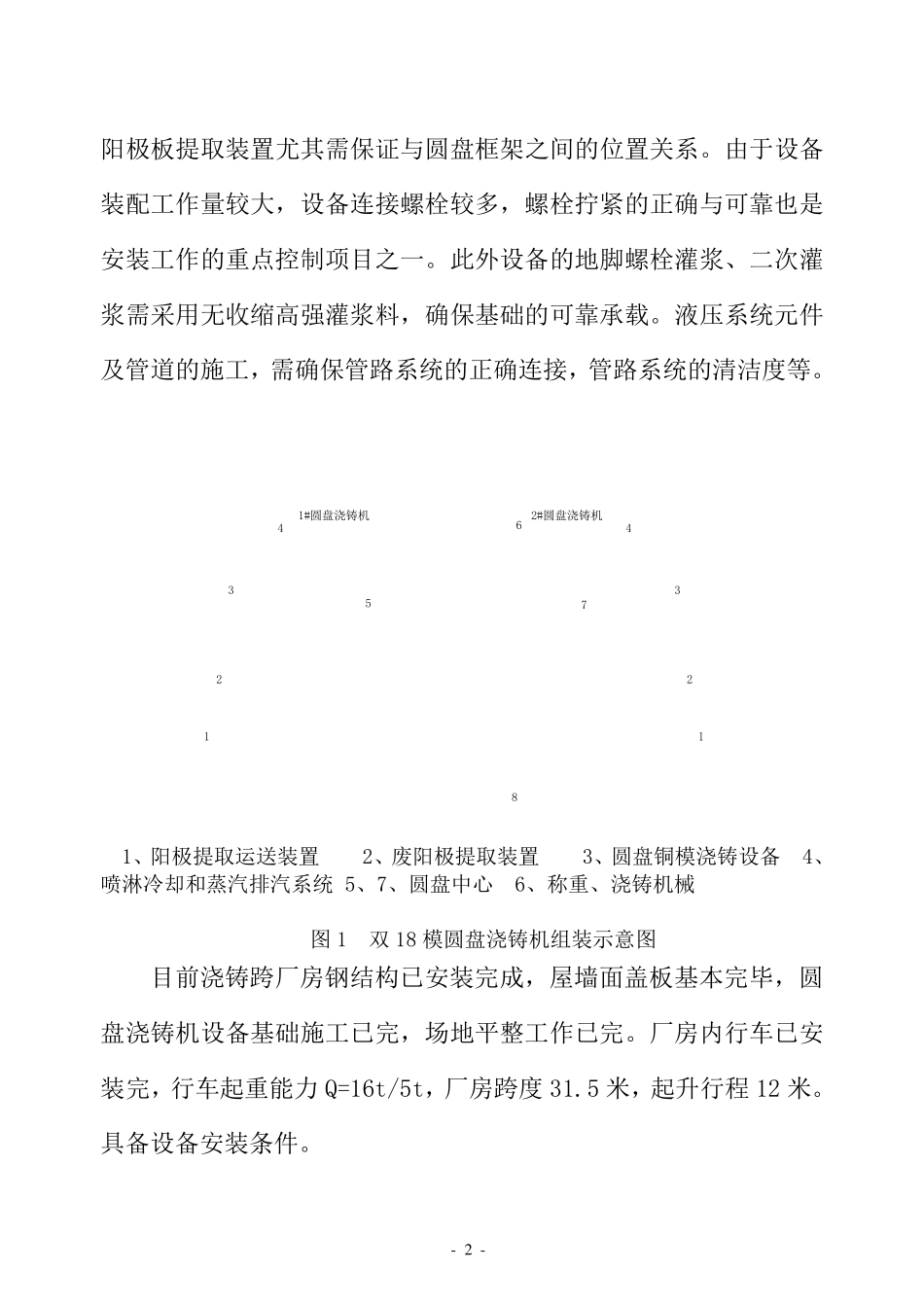

- 1 - 一、工程概况 铜陵有色铜冶炼分公司双闪厂区 40 万 t/a 阴极铜工程，阳极精炼系统设有一套生产能力为 110t/h 的双 18 模圆盘浇铸机，用来接收处理来自于两台阳极炉和保温炉的铜水，实现从粗铜水自动称量、阳极板浇铸、喷淋冷却、铜模检验到阳极板提取、铜模喷涂的一些列机械操作。该圆盘浇铸机全部由芬兰奥托泰公司设计，成套机械、液压、电气设备等零部件、材料直接由外方供货，详见装箱清单AC1-AC40。非标钢结构、外部管道由铜陵冶炼分公司指定相关单位加工供货。整套设备重约 110t，单部件最大重量约 10.5 吨，装机功率297KW。 该圆盘浇铸机系统主要设备有阳极称重及浇铸机械装置一套、圆盘浇铸设备两套、阳极提取运送装置两套、废阳极板提取装置两套，辅助设备有蒸汽收集及排放装置两套、喷淋冷却系统两套、铜模安全防护装置两套、铜模喷涂料储存及喷涂装置一套、液压系统一套和电气控制系统一套（见图1 所示）。，1#圆盘设备用红色标记 ，2#圆盘设备用蓝 色标记 圆盘浇铸机安装的重点 是 首 先 确 定准 确 的两圆盘驱 动装置中 心的纵 、横 向 中 心 线 位置和中 心 标高 ，以 其 为参 照 基 准 进 行 其 他 主辅设备标高 、中 心 线 等参 数 的设定并 依 次 安装，其 中 浇铸及称重装置、 - 2 - 阳极板提取装置尤其需保证与圆盘框架之间的位置关系。由于设备装配工作量较大，设备连接螺栓较多，螺栓拧紧的正确与可靠也是安装工作的重点控制项目之一。此外设备的地脚螺栓灌浆、二次灌浆需采用无收缩高强灌浆料，确保基础的可靠承载。液压系统元件及管道的施工，需确保管路系统的正确连接，管路系统的清洁度等。 1、阳极提取运送装置 2、废阳极提取装置 3、圆盘铜模浇铸设备 4、喷淋冷却和蒸汽排汽系统 5、7、圆盘中心 6、称重、浇铸机械 图 1 双 18 模圆盘浇铸机组装示意图 目前浇铸跨厂房钢结构已安装完成，屋墙面盖板基本完毕，圆盘浇铸机设备基础施工已完，场地平整工作已完。厂房内行车已安装完，行车起重能力 Q=16t/5t，厂房跨度 31.5 米，起升行程 12 米。具备设备安装条件。 1#圆盘浇铸机2#圆盘浇铸机512344321876 - 3 - 二、圆盘浇铸机安装工艺流程 基础验收、复测 圆盘驱动设备安装 圆盘驱动设备二次灌浆及养护 圆盘框架径向及周向梁安装 圆盘框架盖板安装 铸模安装 称重及浇铸设备框架安装 称重及浇铸设备安装 中间包及浇铸...
