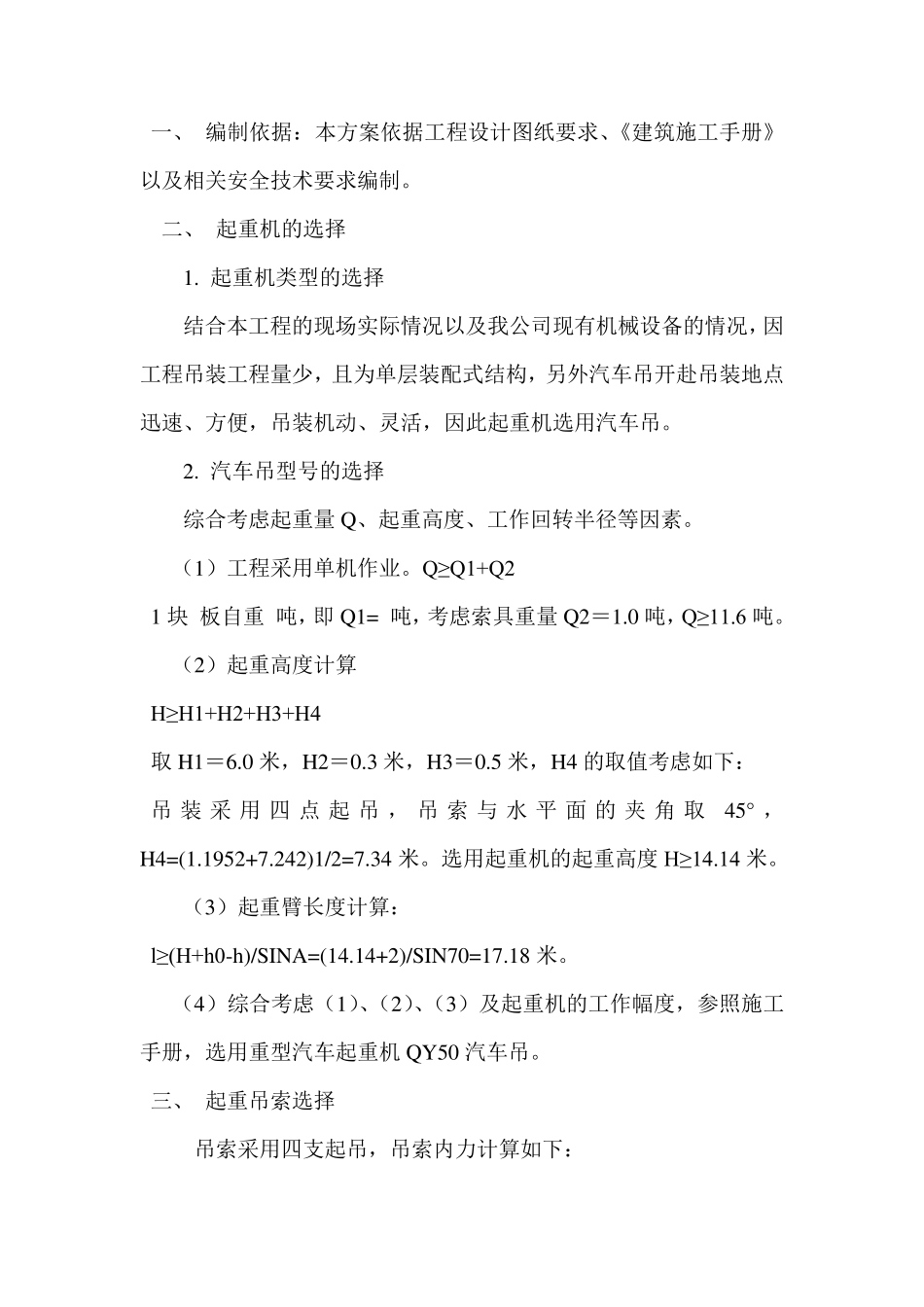

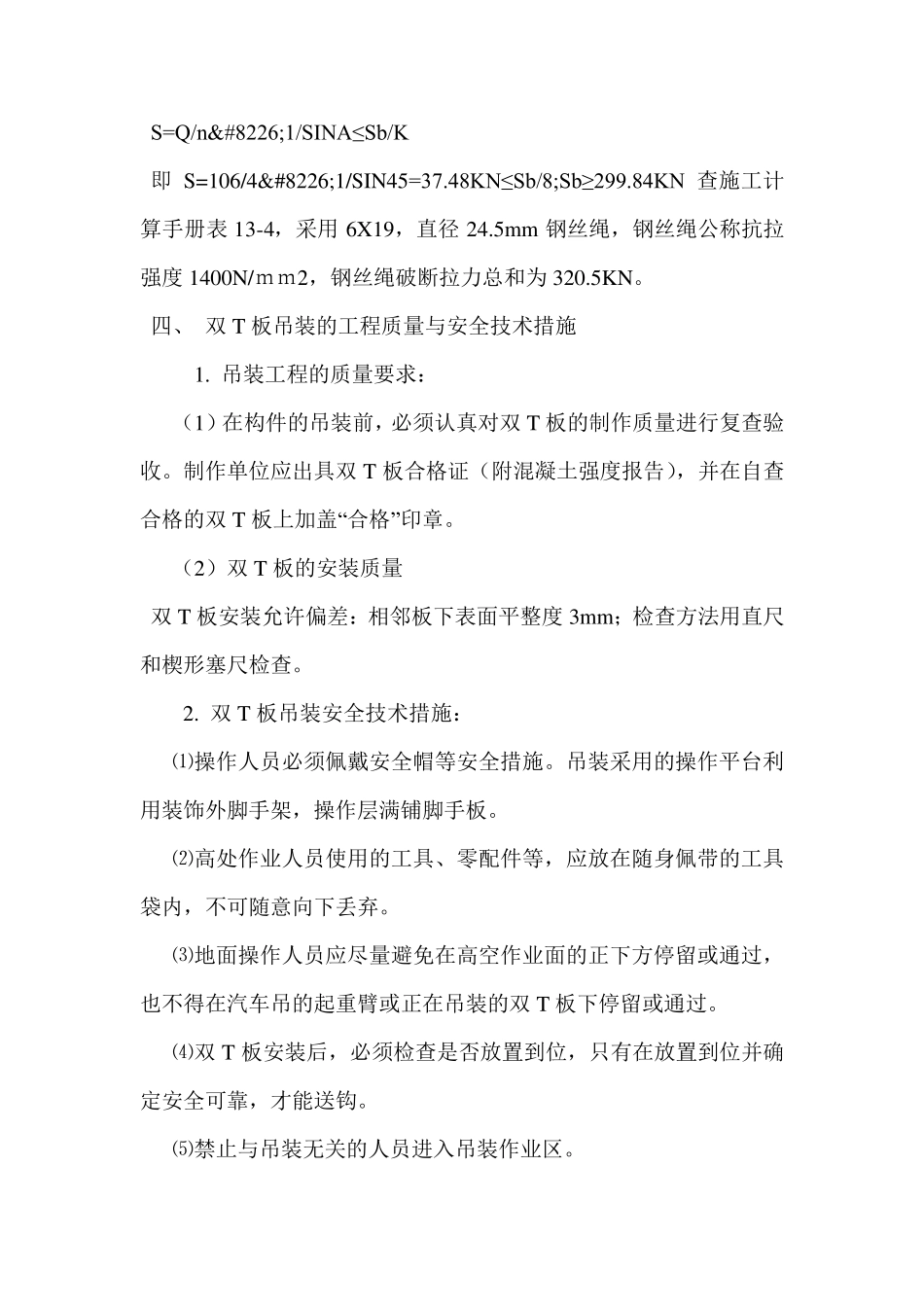

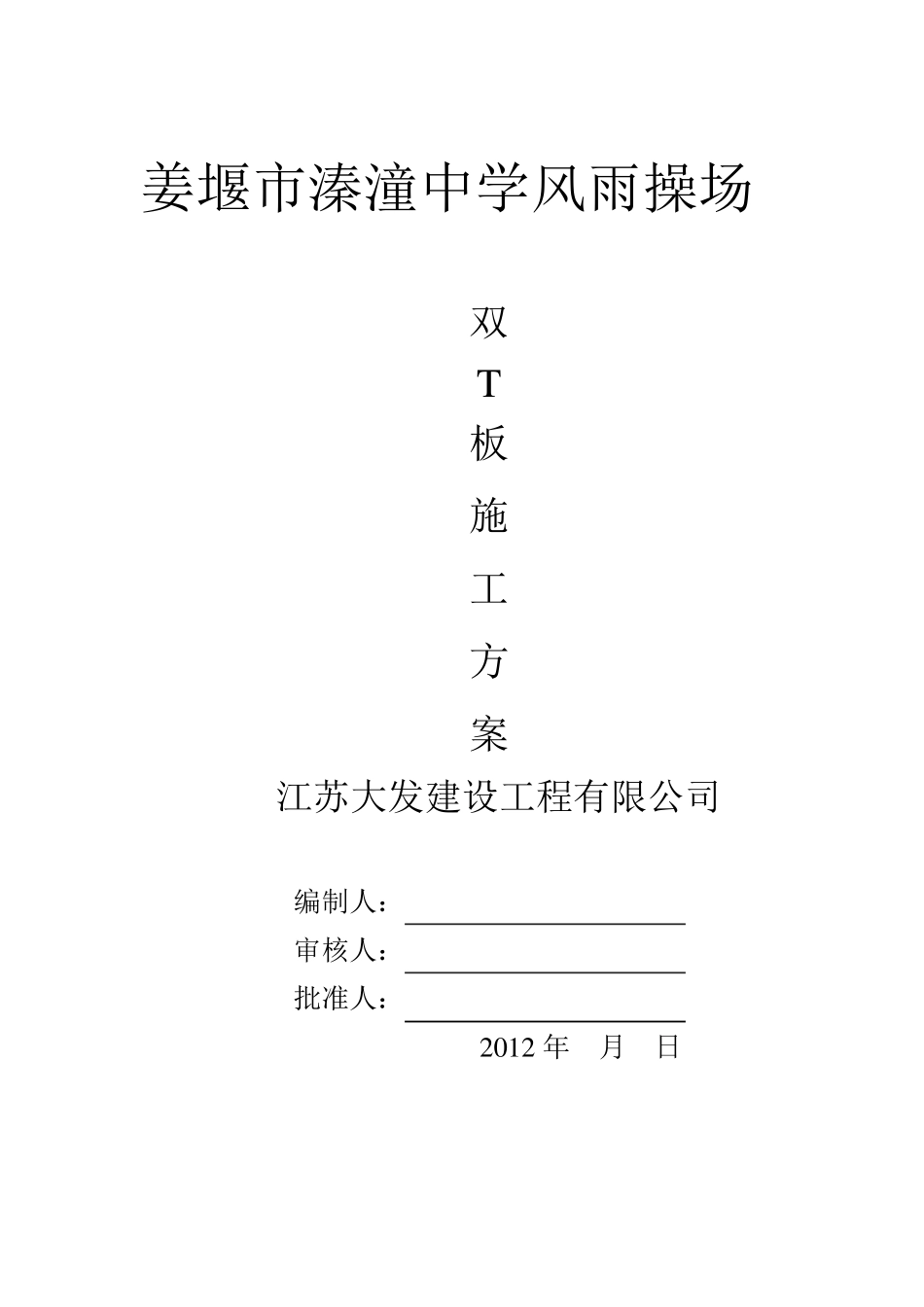

姜堰市溱潼中学风雨操场 双 T 板 施 工 方 案 江苏大发建设工程有限公司 编制人： 审核人： 批准人： 2012 年 月 日 一、 编制依据：本方案依据工程设计图纸要求、《建筑施工手册》以及相关安全技术要求编制。 二、 起重机的选择 1. 起重机类型的选择 结合本工程的现场实际情况以及我公司现有机械设备的情况，因工程吊装工程量少，且为单层装配式结构，另外汽车吊开赴吊装地点迅速、方便，吊装机动、灵活，因此起重机选用汽车吊。 2. 汽车吊型号的选择 综合考虑起重量 Q、起重高度、工作回转半径等因素。 （1）工程采用单机作业。Q≥ Q1+Q2 1 块 板自重 吨，即 Q1= 吨，考虑索具重量 Q2＝1.0 吨，Q≥ 11.6 吨。 （2）起重高度计算 H≥ H1+H2+H3+H4 取 H1＝6.0 米，H2＝0.3 米，H3＝0.5 米，H4 的取值考虑如下： 吊 装 采 用 四 点 起 吊 ， 吊 索 与 水 平 面 的 夹 角 取45° ，H4=(1.1952+7.242)1/2=7.34 米。选用起重机的起重高度 H≥ 14.14 米。 （3）起重臂长度计算： l≥ (H+h0-h)/SINA=(14.14+2)/SIN70=17.18 米。 （4）综合考虑（1）、（2）、（3）及起重机的工作幅度，参照施工手册，选用重型汽车起重机 QY50 汽车吊。 三、 起重吊索选择 吊索采用四支起吊，吊索内力计算如下： S=Q/n•1/SINA≤Sb/K 即S=106/4•1/SIN45=37.48KN≤Sb/8;Sb≥ 299.84KN 查施工计算手册表13-4，采用6X19，直径24.5mm 钢丝绳，钢丝绳公称抗拉强度1400N/ｍｍ2，钢丝绳破断拉力总和为320.5KN。 四、 双T 板吊装的工程质量与安全技术措施 1. 吊装工程的质量要求： （1）在构件的吊装前，必须认真对双T 板的制作质量进行复查验收。制作单位应出具双T 板合格证（附混凝土强度报告），并在自查合格的双T 板上加盖“ 合格” 印章。 （2）双T 板的安装质量 双T 板安装允许偏差：相邻板下表面平整度3mm；检查方法用直尺和楔形塞尺检查。 2. 双T 板吊装安全技术措施： ⑴操作人员必须佩戴安全帽等安全措施。吊装采用的操作平台利用装饰外脚手架，操作层满铺脚手板。 ⑵高处作业人员使用的工具、零配件等，应放在随身佩带的工具袋内，不可随意向下丢弃。 ⑶地面操作人员应尽量避免在高空作业面的正下方停留或通过，也不得在汽车吊的起重臂或正在吊装的双T 板下停留或通过。 ⑷双T 板安装后，必须检查是否放置到位，只有在放置到位并确定安全可...
