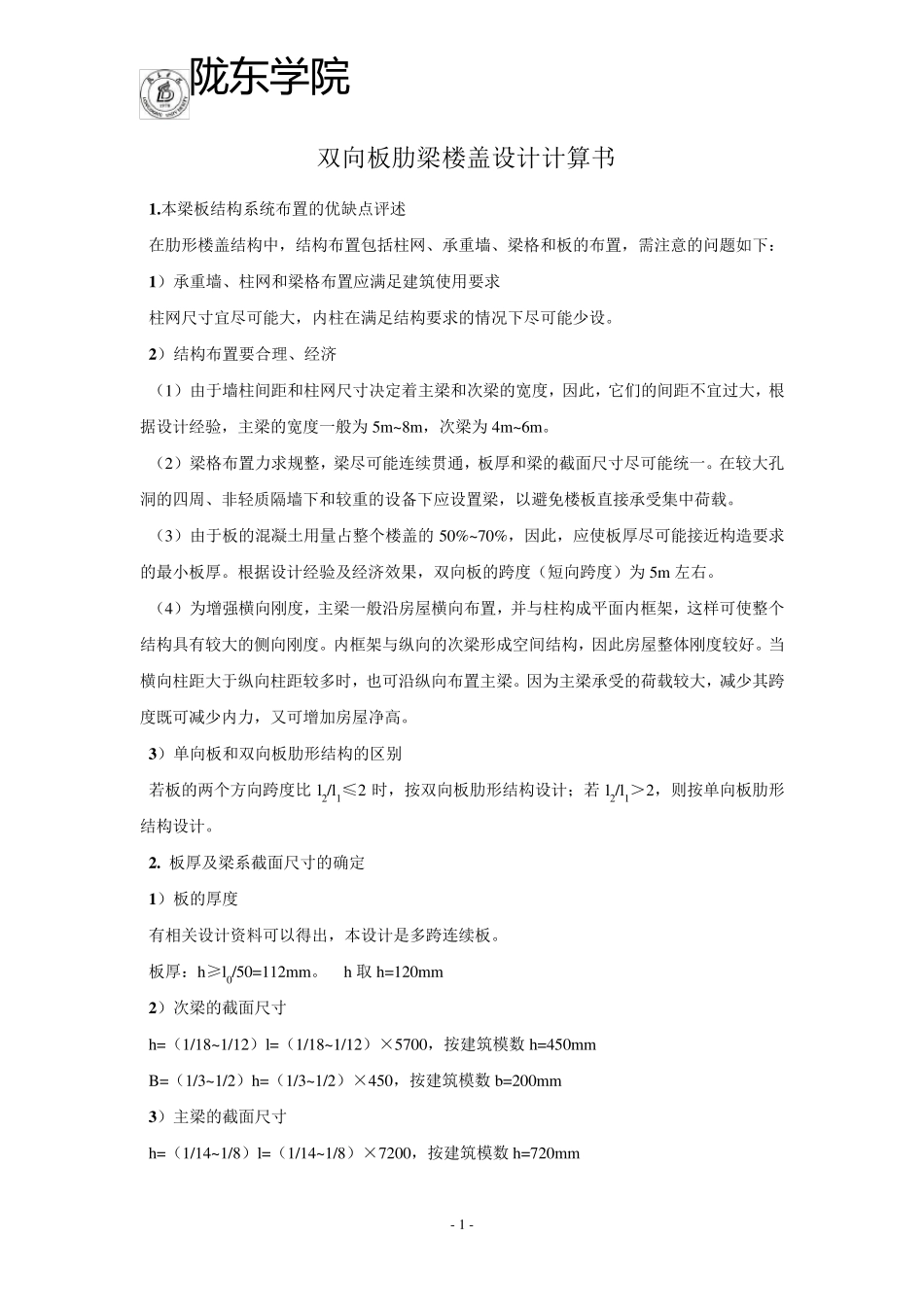

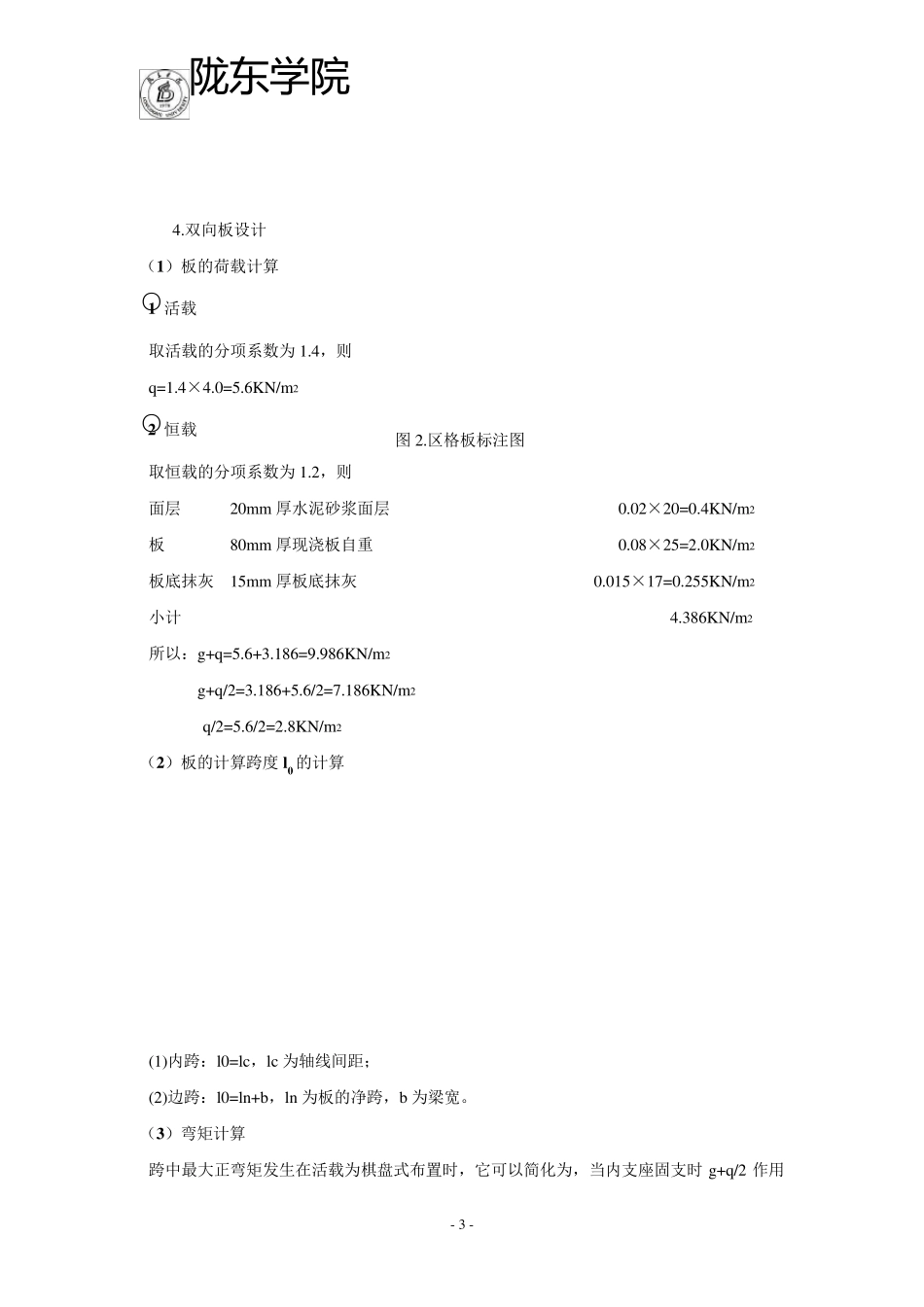

陇 东学院 - 1 - 双向板肋梁楼盖设计计算书 1 .本梁板结构系统布置的优缺点评述 在肋形楼盖结构中，结构布置包括柱网、承重墙、梁格和板的布置，需注意的问题如下： 1 ）承重墙、柱网和梁格布置应满足建筑使用要求 柱网尺寸宜尽可能大，内柱在满足结构要求的情况下尽可能少设。 2 ）结构布置要合理、经济 （1）由于墙柱间距和柱网尺寸决定着主梁和次梁的宽度，因此，它们的间距不宜过大，根据设计经验，主梁的宽度一般为 5m~8m，次梁为 4m~6m。 （2）梁格布置力求规整，梁尽可能连续贯通，板厚和梁的截面尺寸尽可能统一。在较大孔洞的四周、非轻质隔墙下和较重的设备下应设置梁，以避免楼板直接承受集中荷载。 （3）由于板的混凝土用量占整个楼盖的 50%~70%，因此，应使板厚尽可能接近构造要求的最小板厚。根据设计经验及经济效果，双向板的跨度（短向跨度）为 5m 左右。 （4）为增强横向刚度，主梁一般沿房屋横向布置，并与柱构成平面内框架，这样可使整个结构具有较大的侧向刚度。内框架与纵向的次梁形成空间结构，因此房屋整体刚度较好。当横向柱距大于纵向柱距较多时，也可沿纵向布置主梁。因为主梁承受的荷载较大，减少其跨度既可减少内力，又可增加房屋净高。 3 ）单向板和双向板肋形结构的区别 若板的两个方向跨度比l2/l1≤2 时，按双向板肋形结构设计；若l2/l1＞2，则按单向板肋形结构设计。 2 . 板厚及梁系截面尺寸的确定 1 ）板的厚度 有相关设计资料可以得出，本设计是多跨连续板。 板厚：h≥l0/50=112mm。 h 取h=120mm 2 ）次梁的截面尺寸 h=（1/18~1/12）l=（1/18~1/12）×5700，按建筑模数 h=450mm B=（1/3~1/2）h=（1/3~1/2）×450，按建筑模数 b=200mm 3 ）主梁的截面尺寸 h=（1/14~1/8）l=（1/14~1/8）×7200，按建筑模数 h=720mm 陇 东学院 - 2 - B=（1/3~1/2）h=（1/3~1/2）×720，按建筑模数 b=300mm 3 .绘制平面布置及区格划分、标注图（如图 1 .图 2 .） 图 1.双向板肋梁楼盖结构平面布置及区格板划分图 B D D B D A A B D 陇 东学院 - 3 - 4.双向板设计 （1）板的荷载计算 ○1 活载 取活载的分项系数为1.4，则 q=1.4×4.0=5.6KN/m2 ○2 恒载 取恒载的分项系数为1.2，则 面层 20mm 厚水泥砂浆面层 0.02×20=0.4KN/m2 板 80mm 厚现浇板自重 0.08×25=2.0KN/m2 板底抹灰 15mm 厚板底抹灰 0.015×17=0.255KN/m2 小计 4.386K...
