双向水泥搅拌桩专项施工方案

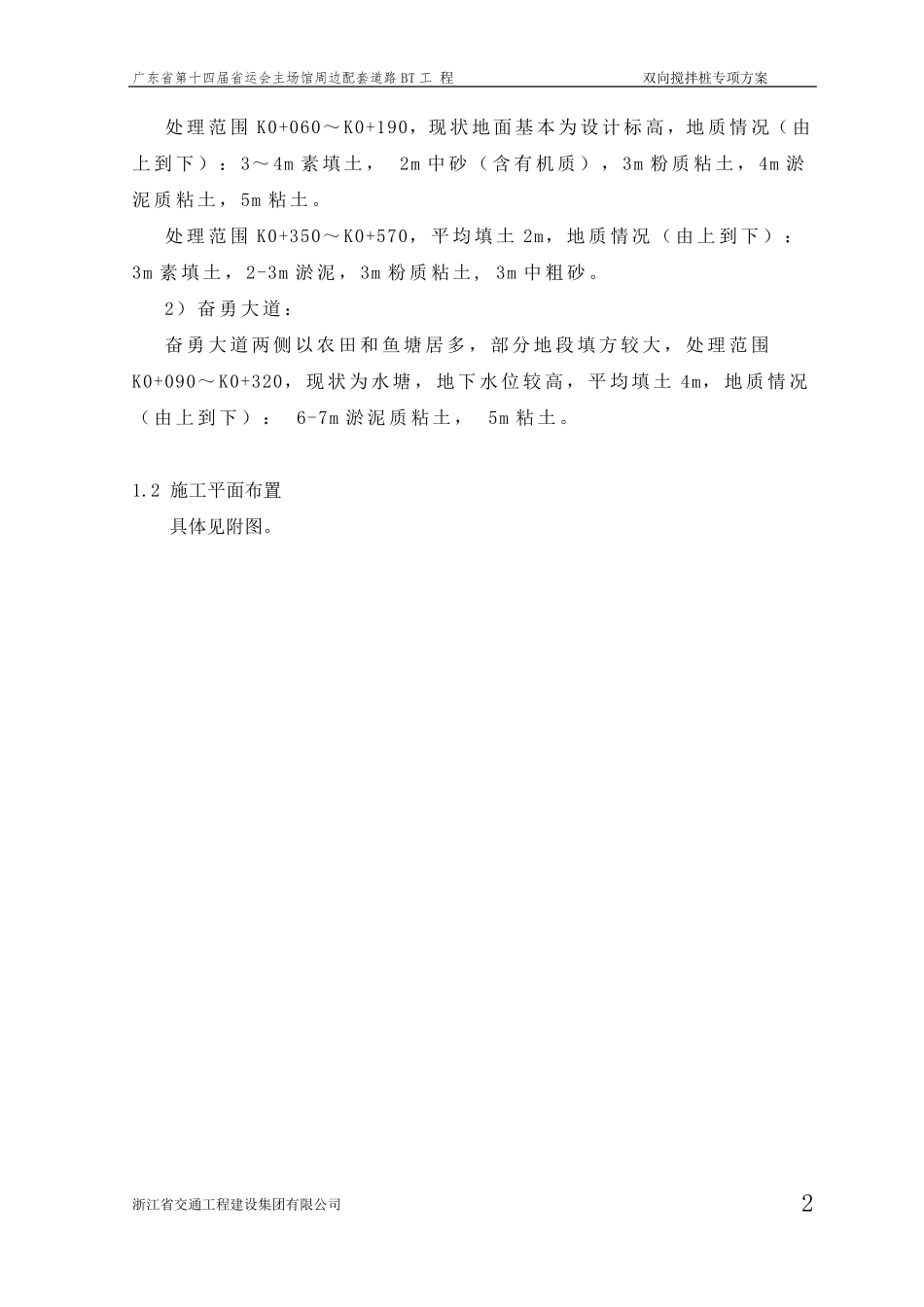

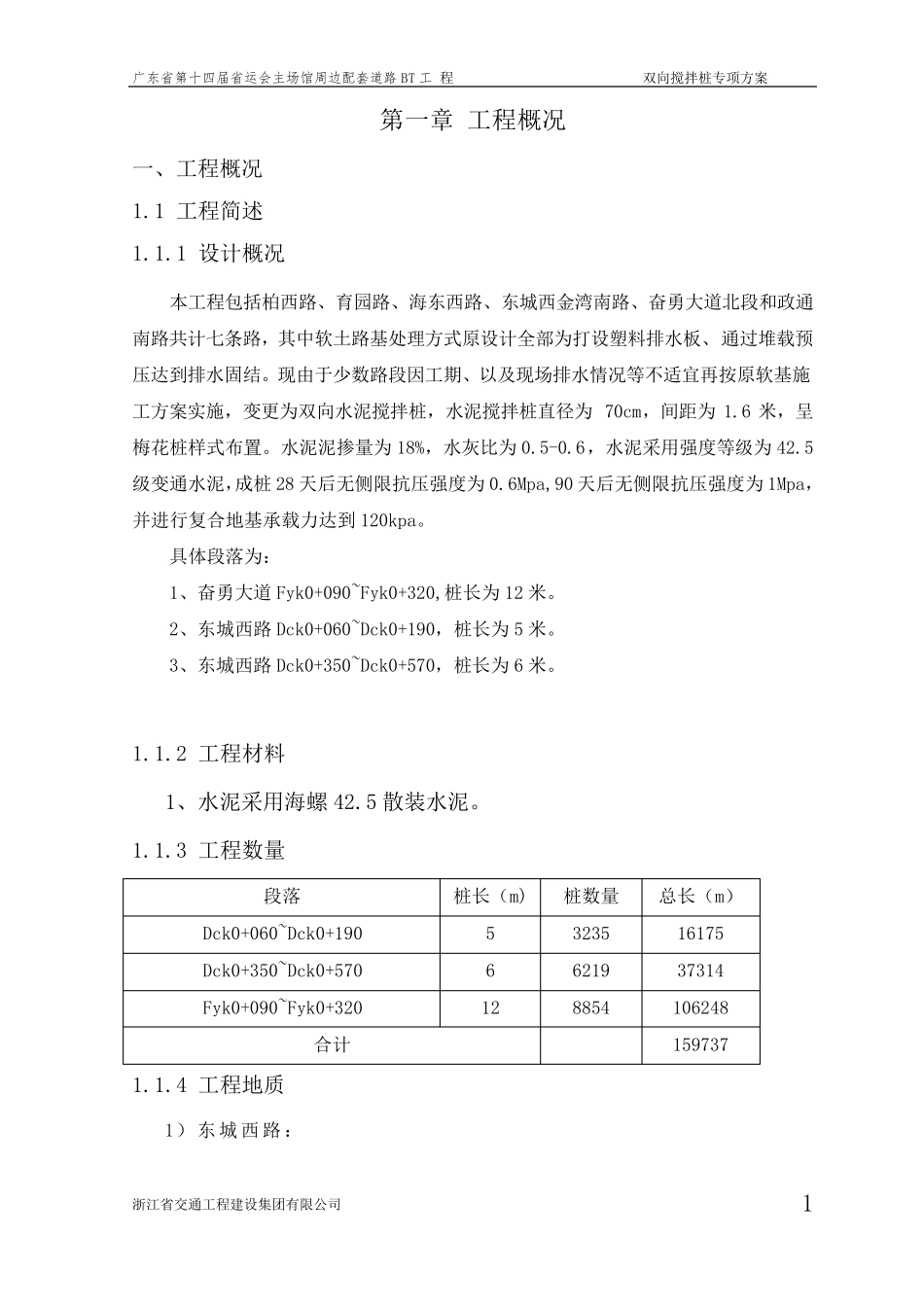

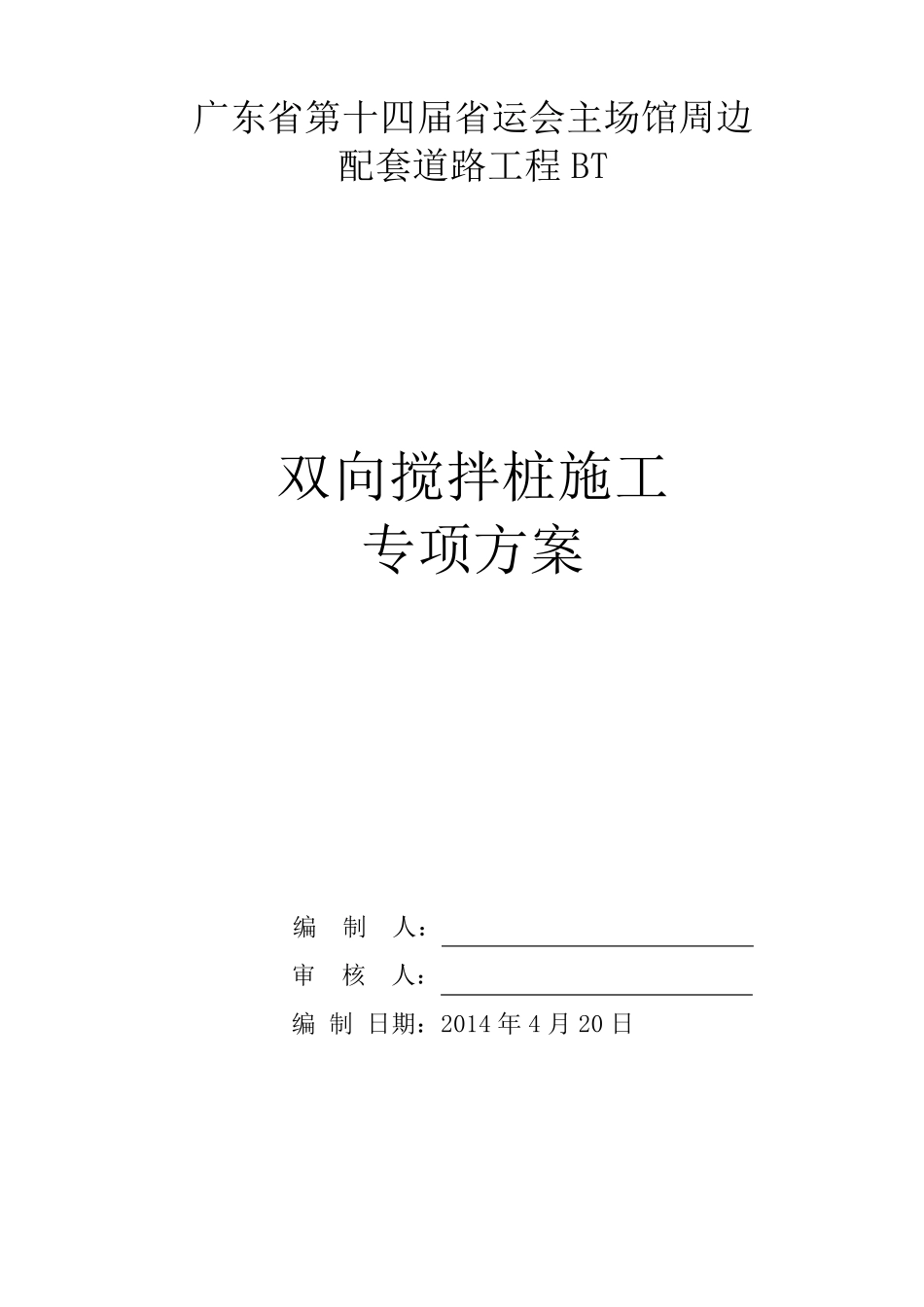

广东省第十四届省运会主场馆周边 配套道路工程BT 双向搅拌桩施工 专项方案 编 制 人： 审 核 人： 编 制 日期：2014 年 4 月 20 日 广东省第十四届省运会主场馆周边配套道路 BT 工 程 双向搅拌桩专项方案 浙江省交通工程建设集团有限公司 1 第一章 工程概况 一、工程概况 1.1 工程简述 1.1.1 设计概况 本工程包括柏西路、育园路、海东西路、东城西金湾南路、奋勇大道北段和政通南路共计七条路，其中软土路基处理方式原设计全部为打设塑料排水板、通过堆载预压达到排水固结。现由于少数路段因工期、以及现场排水情况等不适宜再按原软基施工方案实施，变更为双向水泥搅拌桩，水泥搅拌桩直径为 70cm，间距为 1.6 米，呈梅花桩样式布置。水泥泥掺量为 18%，水灰比为 0.5-0.6，水泥采用强度等级为 42.5级变通水泥，成桩28 天后无侧限抗压强度为 0.6Mpa,90 天后无侧限抗压强度为 1Mpa，并进行复合地基承载力达到 120kpa。 具体段落为： 1、奋勇大道 Fyk0+090~Fyk0+320,桩长为 12 米。 2、东城西路 Dck0+060~Dck0+190，桩长为 5 米。 3、东城西路 Dck0+350~Dck0+570，桩长为 6 米。 1.1.2 工程材料 1、水泥采用海螺 42.5 散装水泥。 1.1.3 工程数量 段落 桩长（m) 桩数量 总长（m） Dck0+060~Dck0+190 5 3235 16175 Dck0+350~Dck0+570 6 6219 37314 Fyk0+090~Fyk0+320 12 8854 106248 合计 159737 1.1.4 工程地质 1） 东 城 西 路 ： 广东省第十四届省运会主场馆周边配套道路 BT 工 程 双向搅拌桩专项方案 浙江省交通工程建设集团有限公司 2 处理范围K0+060～K0+190，现状地面基本为设计标高，地质情况（由上到下）：3～4m 素填土， 2m 中砂（含有机质），3m 粉质粘土，4m 淤泥质粘土，5m 粘土。 处理范围K0+350～K0+570，平 均 填土2m，地质情况（由上到下）：3m 素填土，2-3m 淤泥，3m 粉质粘土, 3m 中粗 砂。 2）奋 勇 大 道 ： 奋 勇 大 道 两 侧 以 农 田 和 鱼 塘 居 多 ，部 分 地段 填方较 大 ，处理范围K0+090～K0+320，现状为水 塘 ，地下水 位 较 高，平 均 填土4m，地质情况（由上到下）： 6-7m 淤泥质粘土， 5m 粘土。 1.2 施工平面布置 具体见附图。 广东省第十四届省运会主场馆周边配套道路 BT 工 程 双向搅拌桩专项方案 浙江省交通工程建设集团有限公司 3 第二章 编...
