双壁波纹管施工方法和技术措施

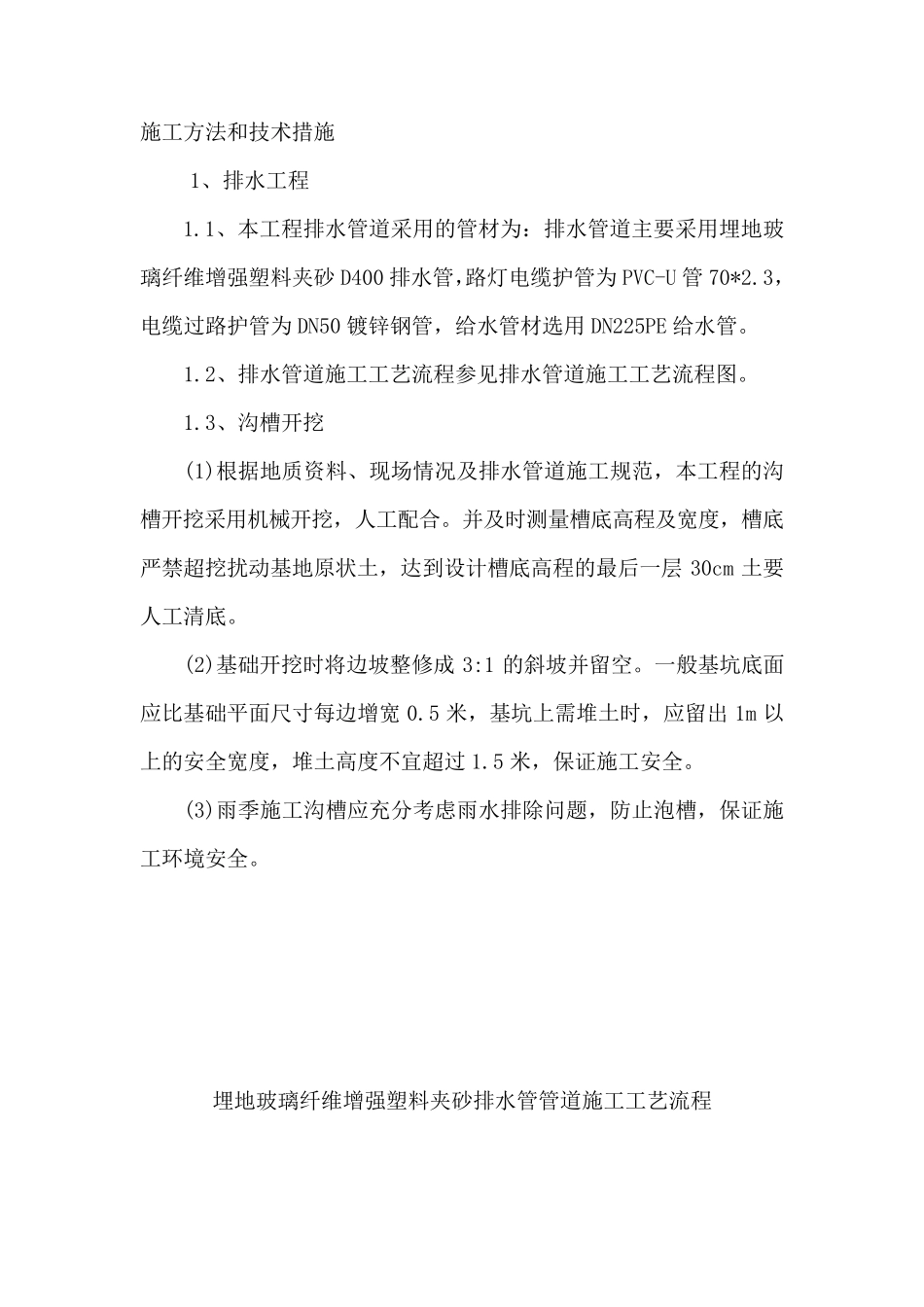

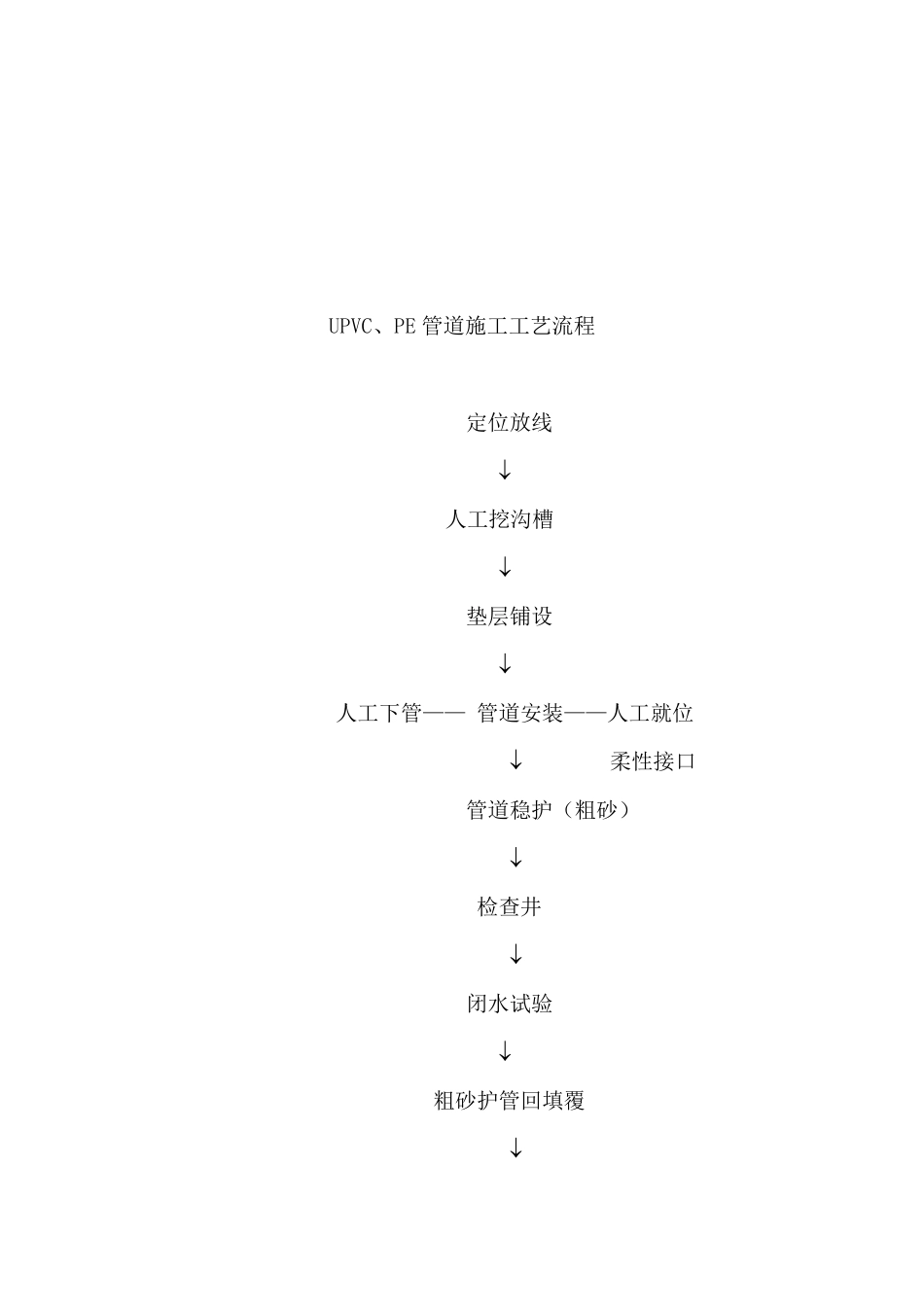

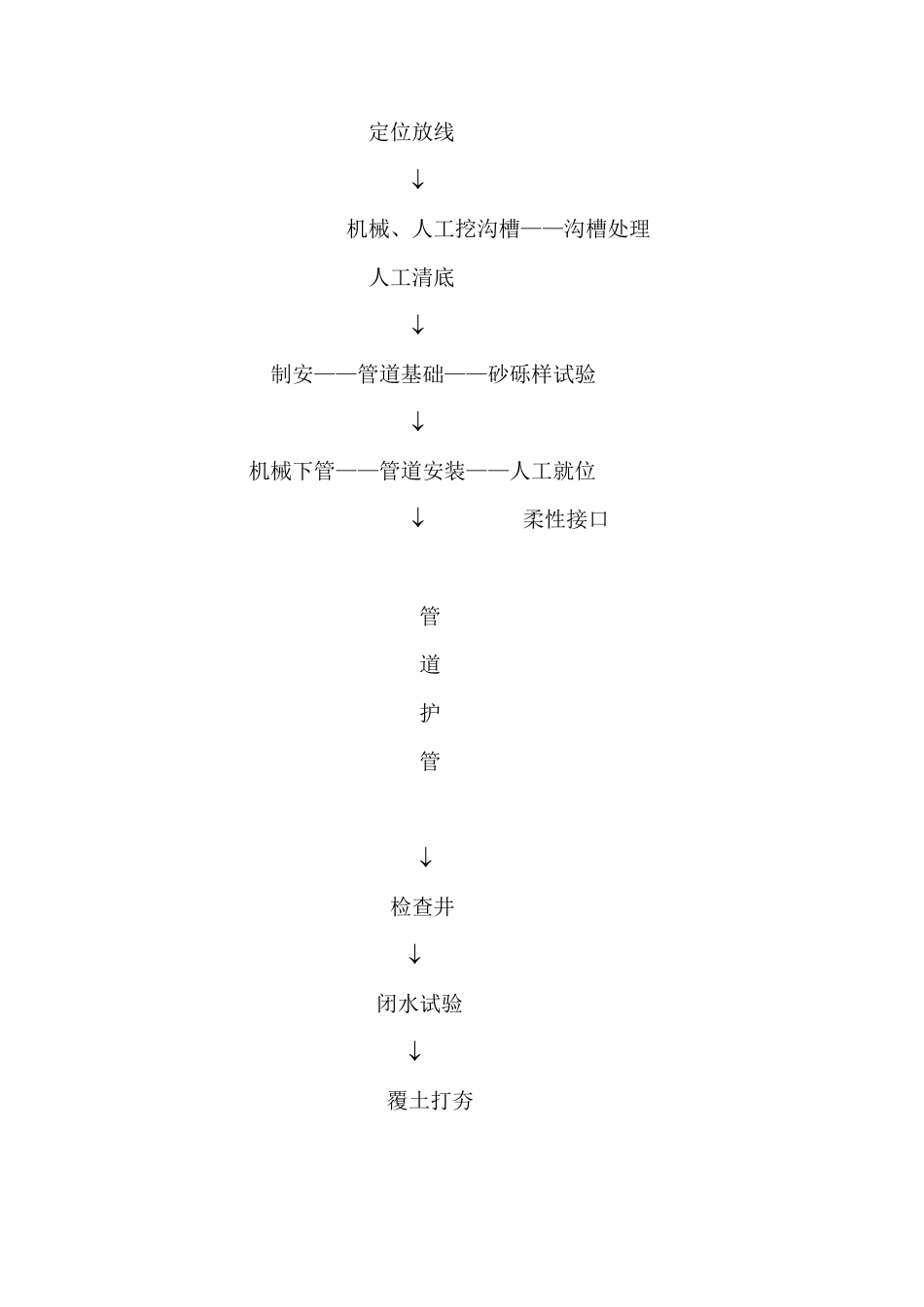

施工方法和技术措施 1、排水工程 1.1、本工程排水管道采用的管材为：排水管道主要采用埋地玻璃纤维增强塑料夹砂 D400 排水管，路灯电缆护管为 PVC-U 管 70*2.3，电缆过路护管为 DN50 镀锌钢管，给水管材选用 DN225PE 给水管。 1.2、排水管道施工工艺流程参见排水管道施工工艺流程图。 1.3、沟槽开挖 (1)根据地质资料、现场情况及排水管道施工规范，本工程的沟槽开挖采用机械开挖，人工配合。并及时测量槽底高程及宽度，槽底严禁超挖扰动基地原状土，达到设计槽底高程的最后一层 30cm 土要人工清底。 (2)基础开挖时将边坡整修成 3:1 的斜坡并留空。一般基坑底面应比基础平面尺寸每边增宽 0.5 米，基坑上需堆土时，应留出 1m 以上的安全宽度，堆土高度不宜超过 1.5 米，保证施工安全。 (3)雨季施工沟槽应充分考虑雨水排除问题，防止泡槽，保证施工环境安全。 埋地玻璃纤维增强塑料夹砂排水管管道施工工艺流程 定位放线  机械、人工挖沟槽——沟槽处理 人工清底  制安——管道基础——砂砾样试验  机械下管——管道安装——人工就位  柔性接口 管道护管  检查井  闭水试验  覆土打夯 UPVC、PE 管道施工工艺流程 定位放线  人工挖沟槽  垫层铺设  人工下管—— 管道安装——人工就位  柔性接口 管道稳护（粗砂）  检查井  闭水试验  粗砂护管回填覆  回土打夯 1.4、管道铺设、护管 当管基砂砾完成达到设计值的时，可进行排管操作。管道铺设前，应组织质检人员对运至现场的成品管进行逐节检查，在运输或堆放过程中有损坏的管子不得吊入沟槽，对于管节两侧接口处的飞边、毛刺予以凿除。同时复测基础顶面标高，排管时控制好管内口底标高，可通过管枕适当调整，直至达到设计要求。铺管采用人工（机械）吊运，人工就位。 1.5、U-PVC 管铺设 （1）按基础宽度两侧立木模后，回填 10cm 砂垫层，并控制好砂垫层的厚薄均匀。 （2）由于管自重轻，在铺设时在 U－PVC 管背上，按一定距离用中粗砂进行骑马式回填，防止因地下水位高而引起管上浮，待闭水试验后，全部回填至管顶，再抽掉两侧木模。 1.6、检查井 （1）砂浆配 合 比 及 强 度符 合 设计要求。 （2）砖 砌 检查井在砌 筑 部位的基础面上，先 铺一层砂浆方 可砌砖 墙 。砌 砖 时夹 角 对齐 ，上下错 缝 ，内外 搭 接。砖 缝 的砂浆应均匀饱满 ， 不 得 有 ...
