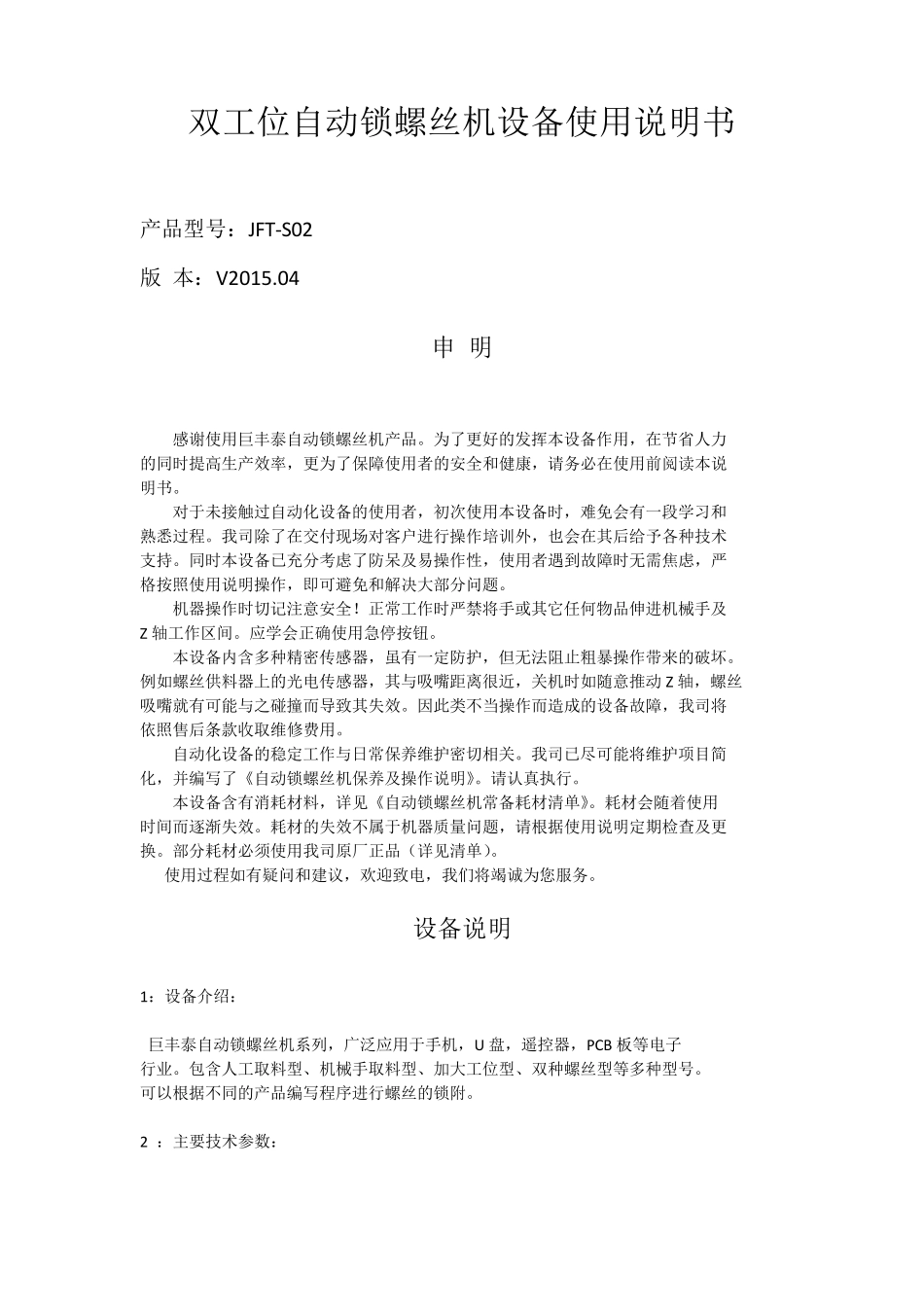

双工位自动锁螺丝机设备使用说明书 产品型号:JFT-S02 版 本:V2015.04 申 明 感谢使用巨丰泰自动锁螺丝机产品。为了更好的发挥本设备作用,在节省人力 的同时提高生产效率,更为了保障使用者的安全和健康,请务必在使用前阅读本说 明书。 对于未接触过自动化设备的使用者,初次使用本设备时,难免会有一段学习和 熟悉过程。我司除了在交付现场对客户进行操作培训外,也会在其后给予各种技术 支持。同时本设备已充分考虑了防呆及易操作性,使用者遇到故障时无需焦虑,严 格按照使用说明操作,即可避免和解决大部分问题。 机器操作时切记注意安全!正常工作时严禁将手或其它任何物品伸进机械手及 Z轴工作区间。应学会正确使用急停按钮。 本设备内含多种精密传感器,虽有一定防护,但无法阻止粗暴操作带来的破坏。 例如螺丝供料器上的光电传感器,其与吸嘴距离很近,关机时如随意推动 Z轴,螺丝 吸嘴就有可能与之碰撞而导致其失效。因此类不当操作而造成的设备故障,我司将 依照售后条款收取维修费用。 自动化设备的稳定工作与日常保养维护密切相关。我司已尽可能将维护项目简 化,并编写了《自动锁螺丝机保养及操作说明》。请认真执行。 本设备含有消耗材料,详见《自动锁螺丝机常备耗材清单》。耗材会随着使用 时间而逐渐失效。耗材的失效不属于机器质量问题,请根据使用说明定期检查及更 换。部分耗材必须使用我司原厂正品(详见清单)。 使用过程如有疑问和建议,欢迎致电,我们将竭诚为您服务。 设备说明 1:设备介绍: 巨丰泰自动锁螺丝机系列,广泛应用于手机,U 盘,遥控器,PCB 板等电子 行业。包含人工取料型、机械手取料型、加大工位型、双种螺丝型等多种型号。 可以根据不同的产品编写程序进行螺丝的锁附。 2 :主要技术参数: ◆外形尺寸: 560 X 600 X 640 mm(宽X 高X 深) ◆治具尺寸: 185*100 ◆重 量: 65 Kg ◆定位精度: ±0.02mm ◆电 压: AC 220V 50Hz ◆气源压力: 0.4-0.6 Mpa ◆工作气压: 0.25 Mpa ◆输入功率: 550 W ◆兼容螺丝: M1.0-M2.5 ◆锁附速度: 0.9-1.2 s/pcs 3:功能简介: .1:运行状态实时显示,直观详细; .2:密码保护功能,保护系统参数不被随意更改; .3:参数校正功能,大量节省手动做程式的时间; .4:手动模式及和自动模式随意切换; .5:配备手持示教盒,座标设定及修复操作简易; .6:可存贮 100 个产品程...
