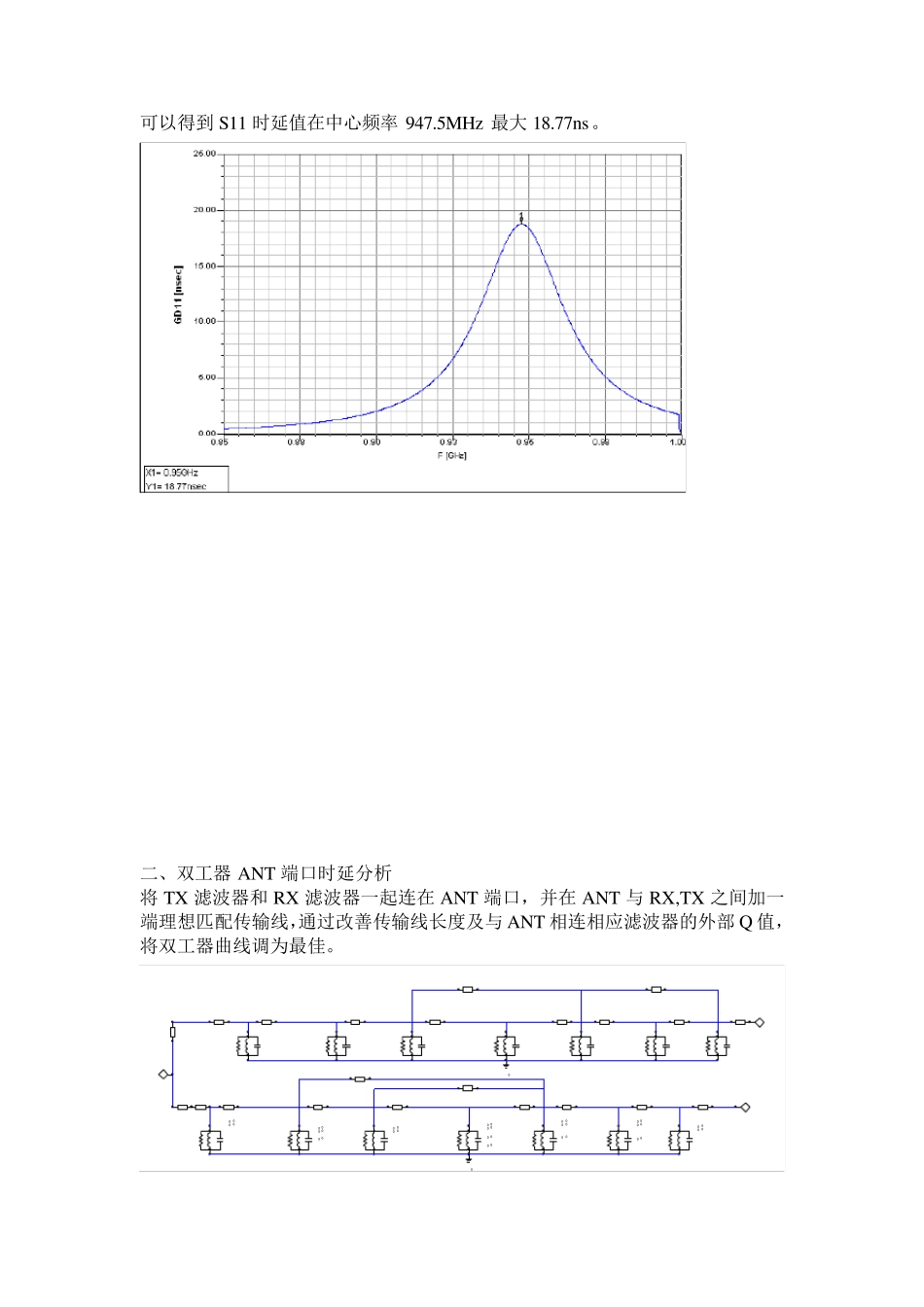

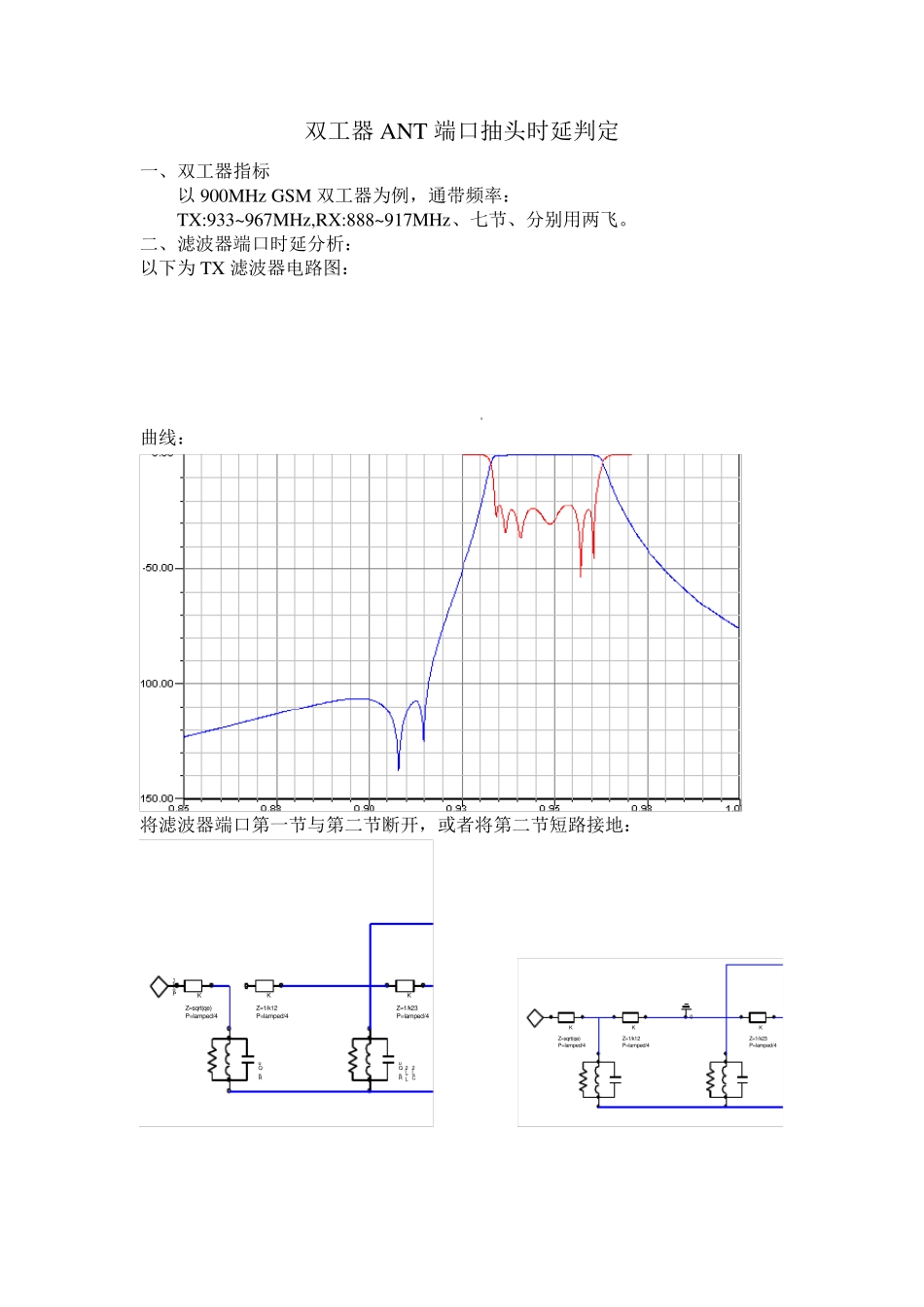

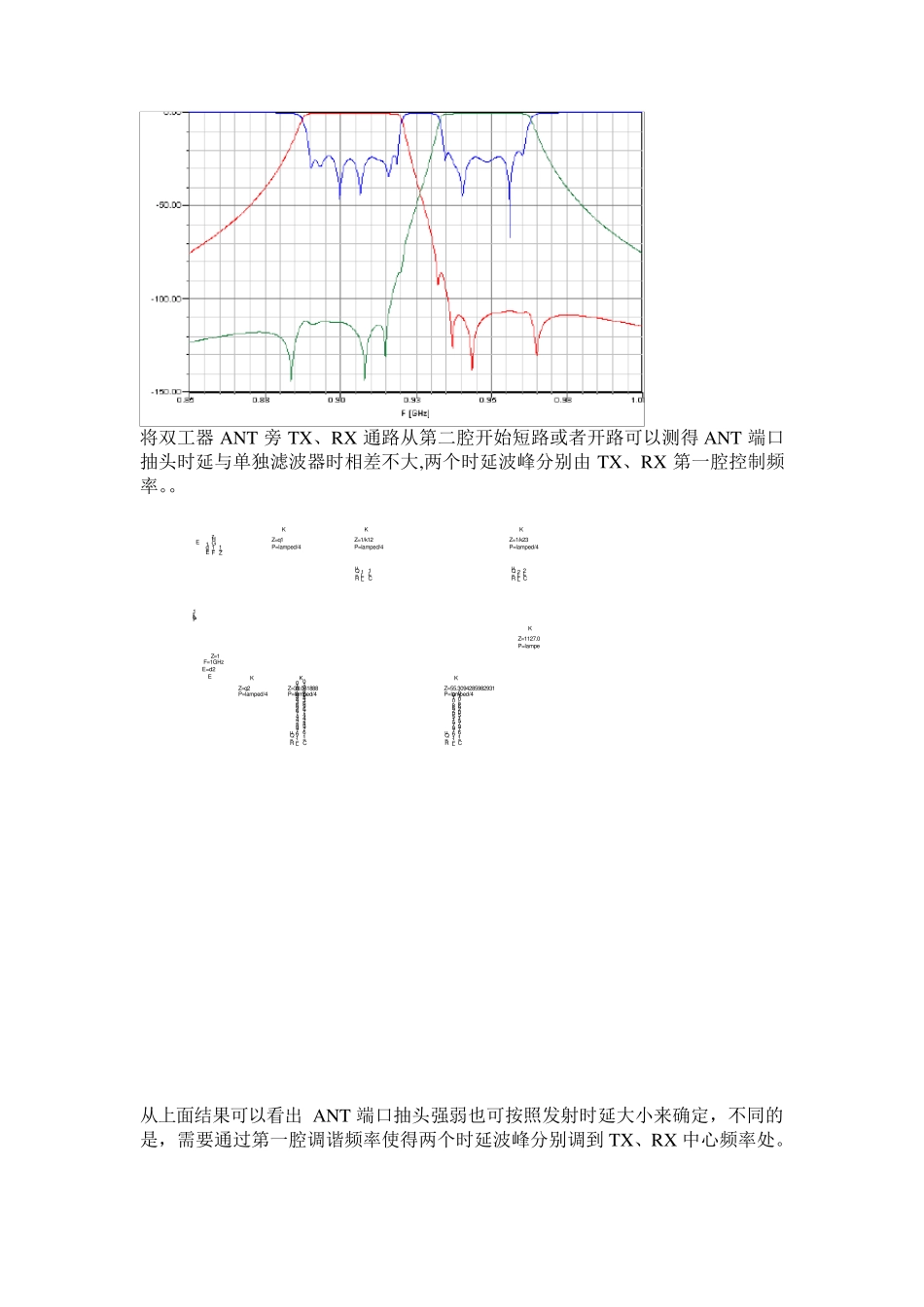

双工器ANT 端口抽头时延判定 一、双工器指标 以 900MHz GSM 双工器为例，通带频率： TX:933~967MHz,RX:888~917MHz、七节、分别用两飞。 二、滤波器端口时延分析： 以下为 TX 滤波器电路图： 0 曲线： 将滤波器端口第一节与第二节断开，或者将第二节短路接地： Port1R=QuC=l2L=l2R=QuKP=lamped/4Z=1/k12KP=lamped/4Z=1/k23KP=lamped/4Z=sqrt(qe) KP=lamped/4Z=1/k12KP=lamped/4Z=1/k23KP=lamped/4Z=sqrt(qe)0 可以得到S11 时延值在中心频率947.5MHz 最大18.77ns。 二、双工器 ANT 端口时延分析 将 TX 滤波器和 RX 滤波器一起连在ANT 端口，并在ANT 与 RX,TX 之间加一端理想匹配传输线，通过改善传输线长度及与 ANT 相连相应滤波器的外部 Q 值，将双工器曲线调为最佳。 0000000000000000000000000000000000000000 将双工器ANT 旁TX、RX 通路从第二腔开始短路或者开路可以测得 ANT 端口抽头时延与单独滤波器时相差不大,两个时延波峰分别由 TX、RX 第一腔控制频率。。 Port1C=l1L=l1R=QuC=l2L=l2R=QuKP=lamped/4Z=1/k12KP=lamped/4Z=1/k23KP=lamped/4Z=q1C=1.67942447696385e-010L=1.67942447696385e-010R=QuC=1.6797515026e-010L=1.6797515026e-010R=QuKP=lamped/4Z=38.061888KP=lamped/4Z=55.3094285982931KP=lamped/4Z=q2KP=lampeZ=1127.0EE=d1F=1GHzZ=1EE=d2F=1GHzZ=1 从上面结果可以看出 ANT 端口抽头强弱也可按照发射时延大小来确定，不同的是，需要通过第一腔调谐频率使得两个时延波峰分别调到 TX、RX 中心频率处。 三、合路器 COM 端口抽头强度判定 就 FCU 为例，点频合路器，最小间隔 600KHz,0.5dB 带宽大于 150KHz。电路及调试理想波形为: 0000 将合路器输入端口开路，COM 端口反射时延波形为 0000 将其他三路断开后、测单独一路的反射时延值 0000 根据以上分析可以知道，合路器COM 端口抽头，也可根据反射时延来确定。一般的窄带合路器多采用磁耦合环做为抽头，则可调性合路器为了保证 COM 端口在频率可调时外部 Qe变化微弱，在设计初期需要将磁耦合环放置于腔内磁场强度比较弱，且不会随调谐变化过于敏感的区域。
