双排钢管脚手架施工技术交底

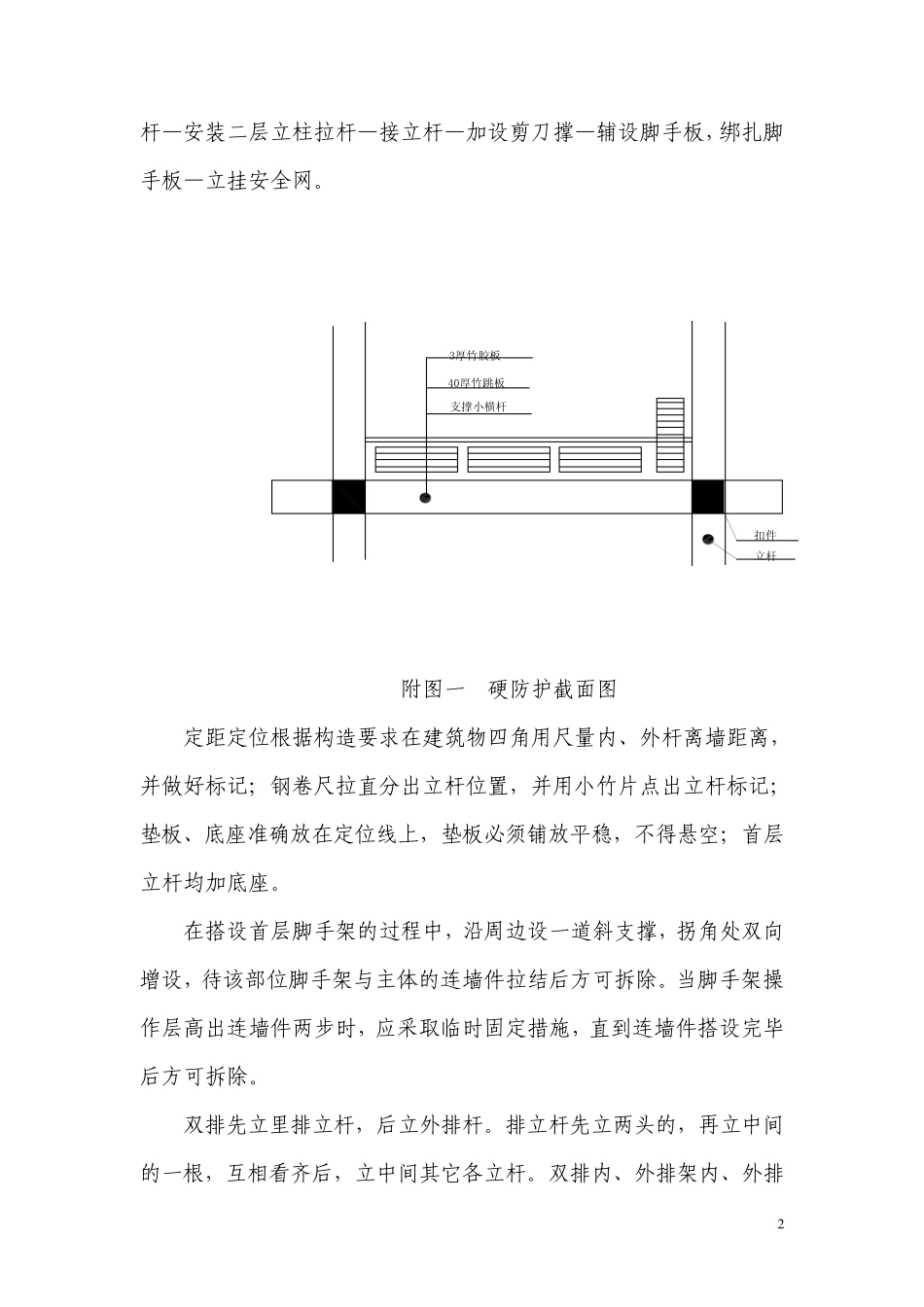

1 涪陵区江东新村廉租住房 A区工程 双排钢管脚手架施工技术交底 时间: 地点： 主持人： 交底人： 一、工程简介及构造 本工程位于重庆市涪陵区江东新村，共 14栋，总建筑面积45164平方米，除 1#和 4#楼为框架结构 2层外，其余均为砖混结构七层，檐口高度为 21.2米。本工程主体结构、和外墙装饰施工的安全防护脚手架采用搭设双排钢管脚手架，步距 0.9m，立杆纵距 1.50m。立杆横距 1.0m，内立杆距阳台外皮 0.3m，转角处的立杆纵距为 0.70～0.80m，小横杆（横向水平杆）支出内立杆向墙 0.15m。外挂密目安全网（全封闭），第一层和第四层设置硬防护（见附图一）；其余各层搭设软防护（兜网、平网）层。 二、外架搭设工艺流程 1、架子搭设工艺流程：场地整平、夯实—基础承载实验—材料配备—在牢固的地基土辅通长脚手板—弹线、立杆定位摆放扫地杆—竖立杆并与扫地杆扣紧—装扫地小横杆，并与立杆和扫地杆扣紧—搭第一步大横杆并与各立杆扣紧—加设临时斜撑杆，上端与第二步大横杆扣紧（搭设完与柱连接杆后拆除）—安装第三、四步大横杆和小横 2 杆—安装二层立柱拉杆—接立杆—加设剪刀撑—辅设脚手板，绑扎脚手板—立挂安全网。 扣件立杆3厚竹胶板40厚竹跳板支撑小横杆 附图一 硬防护截面图 定距定位根据构造要求在建筑物四角用尺量内、外杆离墙距离，并做好标记；钢卷尺拉直分出立杆位置，并用小竹片点出立杆标记；垫板、底座准确放在定位线上，垫板必须铺放平稳，不得悬空；首层立杆均加底座。 在搭设首层脚手架的过程中，沿周边设一道斜支撑，拐角处双向增设，待该部位脚手架与主体的连墙件拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时固定措施，直到连墙件搭设完毕后方可拆除。 双排先立里排立杆，后立外排杆。排立杆先立两头的，再立中间的一根，互相看齐后，立中间其它各立杆。双排内、外排架内、外排 3 两立杆的边线要与墙面垂直。立杆接长时，先外排，后立内排。 2、卸料平台的施工工艺 卸料平台工作制作完毕经验收合格后方可吊装，吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四条引绳等长，保证平台在起吊过程中，平稳吊紧固螺母及钢丝绳卡，完毕后方可松塔吊吊钩，卸料平台安装完毕紧固，经验收合格后方可使用。卸平台的限重牌应在该平台附近的明显位置。要求提升一次验收一次。 三、扣件式钢管脚手架的构造要求及技术措施 1...
