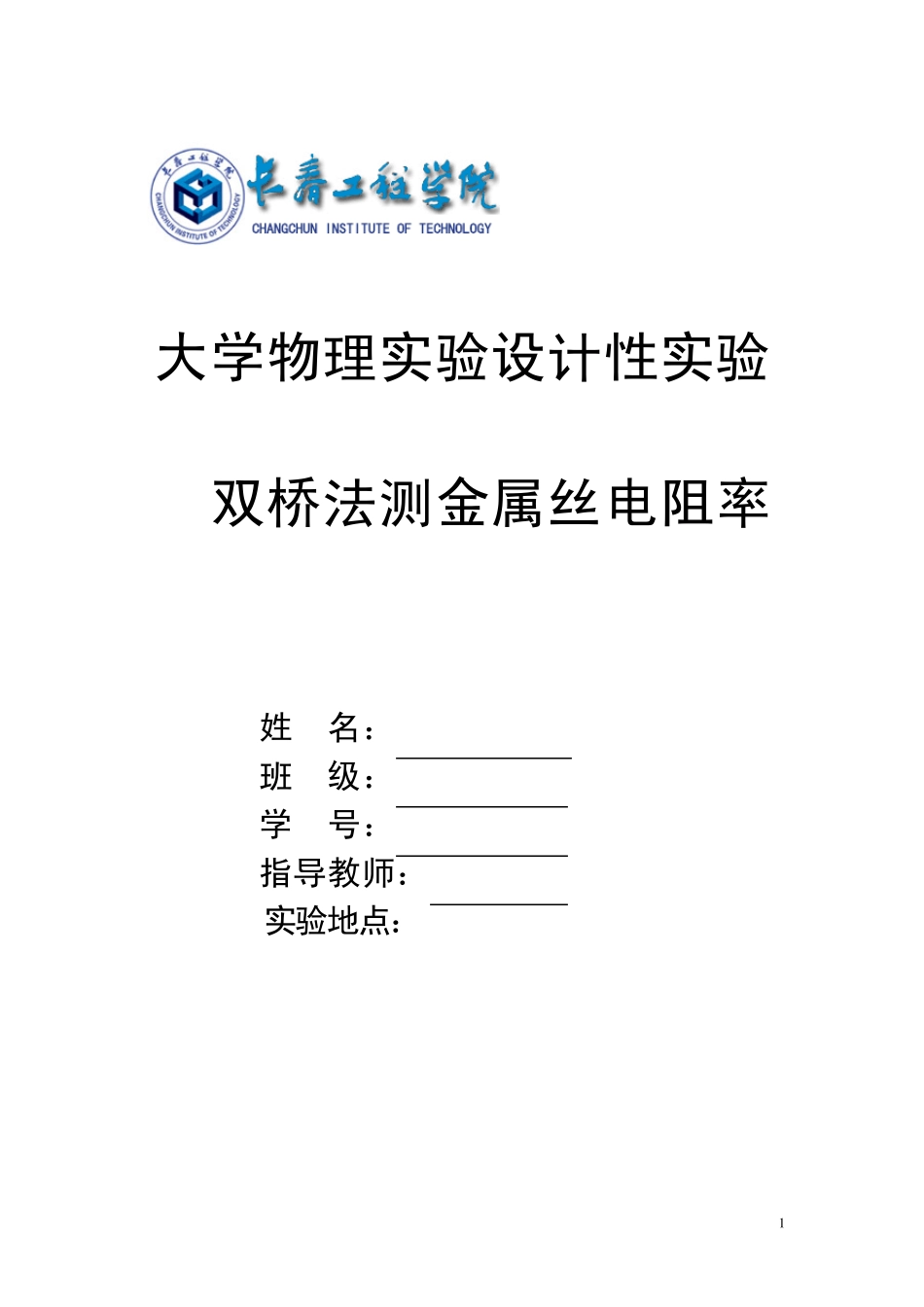

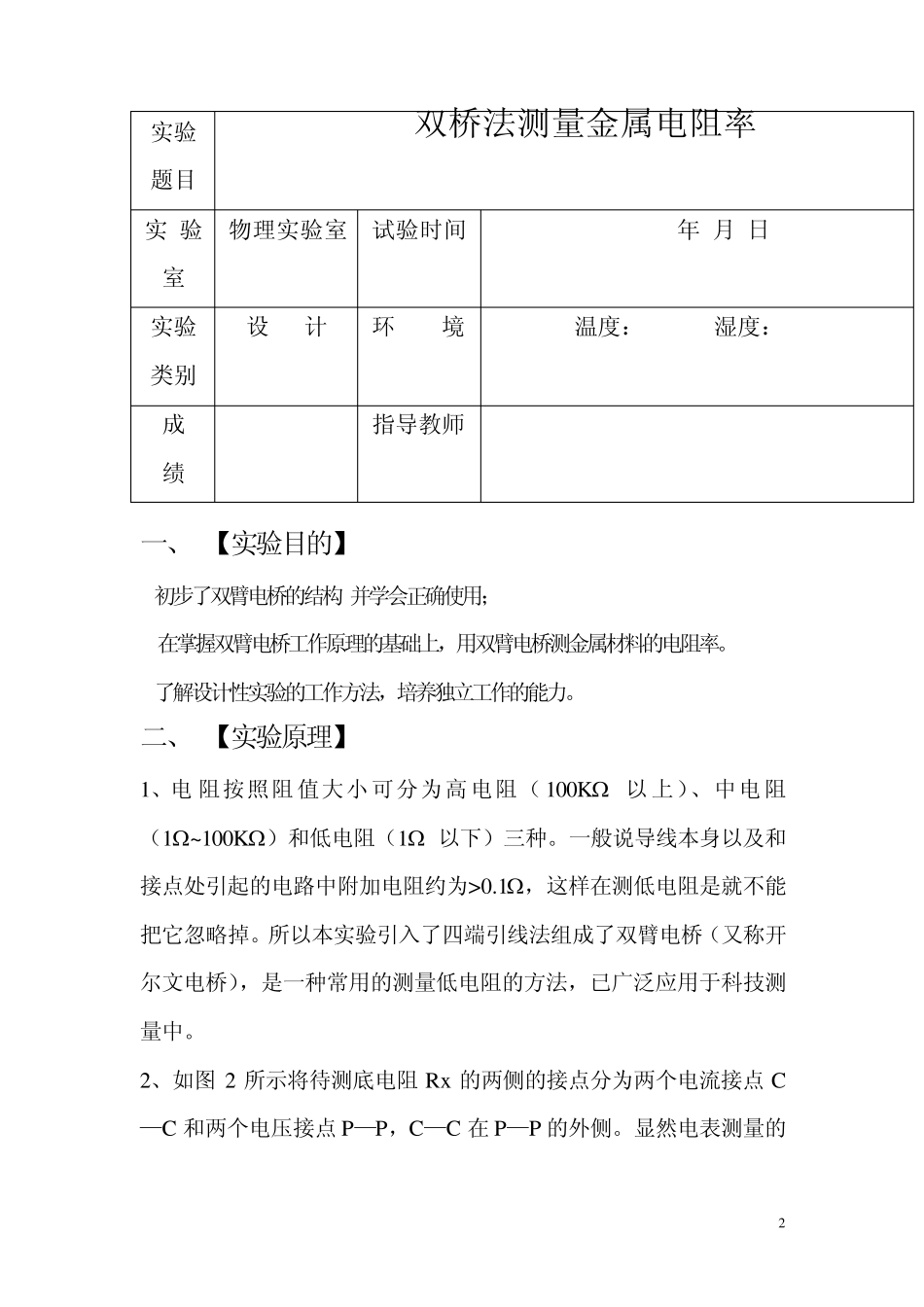

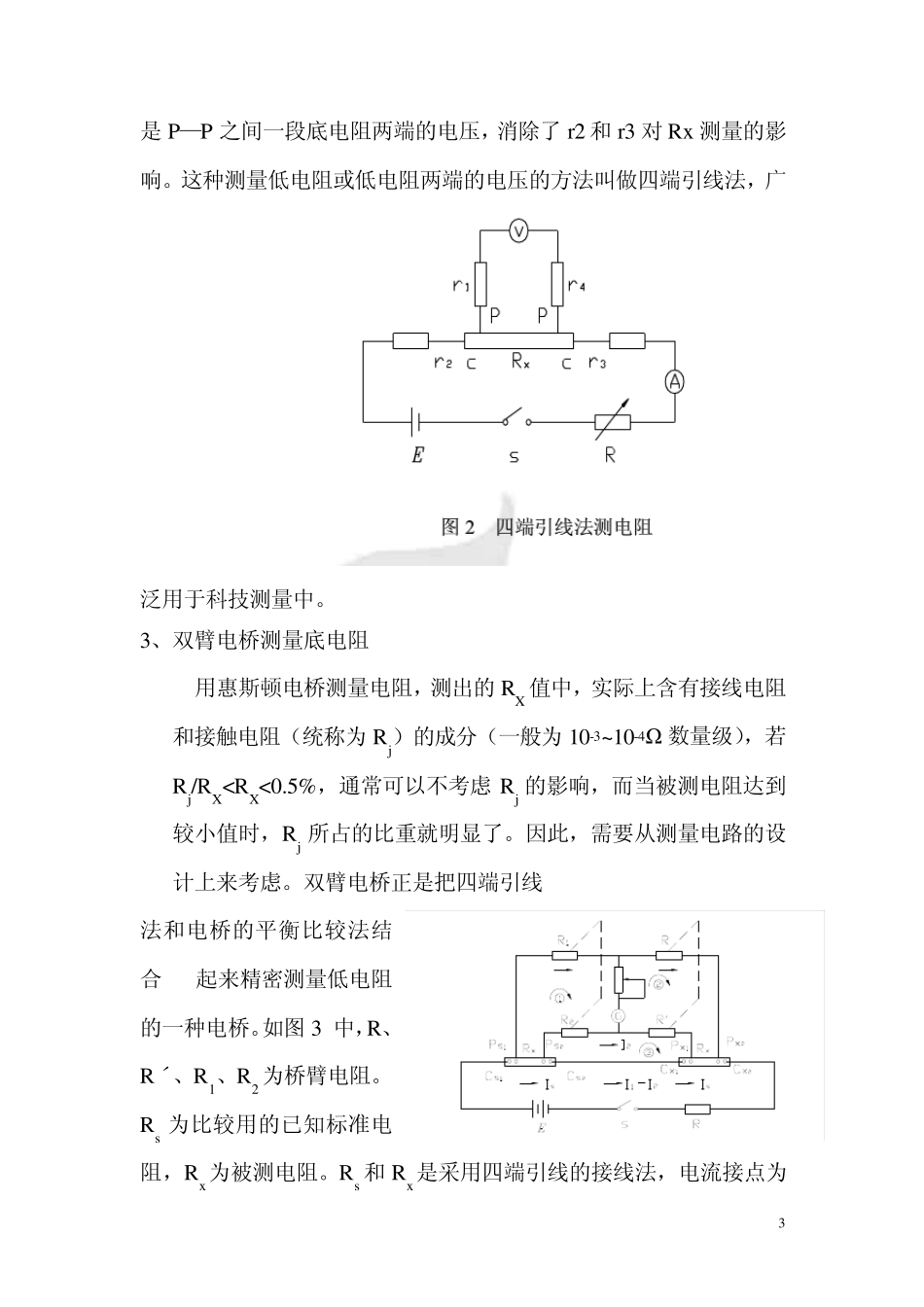

1 大学物理实验设计性实验 --双桥法测金属丝电阻率 姓 名： 班 级： 学 号： 指导教师： 实验地点： 2 实验题目 双桥法测量金属电阻率 实 验 室 物理实验室 试验时间 2012年 月 日 实验类别 设 计 环 境 温度：20 湿度：60% 成 绩 指导教师 一、 【实验目的】 1初步了双臂电桥的结构,并学会正确使用； 2 在掌握双臂电桥工作原理的基础上，用双臂电桥测金属材料的电阻率。 3了解设计性实验的工作方法，培养独立工作的能力。 二、 【实验原理】 1、电 阻按照阻 值大小 可分为高 电阻（ 100K 以 上）、中电 阻（1~100K）和低电阻（1 以下）三种。一般说导线本身以及和接点处引起的电路中附加电阻约为>0.1，这样在测低电阻是就不能把它忽略掉。所以本实验引入了四端引线法组成了双臂电桥（又称开尔文电桥），是一种常用的测量低电阻的方法，已广泛应用于科技测量中。 2、如图2 所示将待测底电阻 Rx 的两侧的接点分为两个电流接点 C—C 和两个电压接点 P—P，C—C 在 P—P 的外侧。显然电表测量的 3 是P—P 之间一段底电阻两端的电压，消除了r2 和r3 对Rx 测量的影响。这种测量低电阻或低电阻两端的电压的方法叫做四端引线法，广泛用于科技测量中。 3、双臂电桥测量底电阻 用惠斯顿电桥测量电阻，测出的RX 值中，实际上含有接线电阻和接触电阻（统称为Rj）的成分（一般为10-3~10-4Ω 数量级），若Rj/RX
