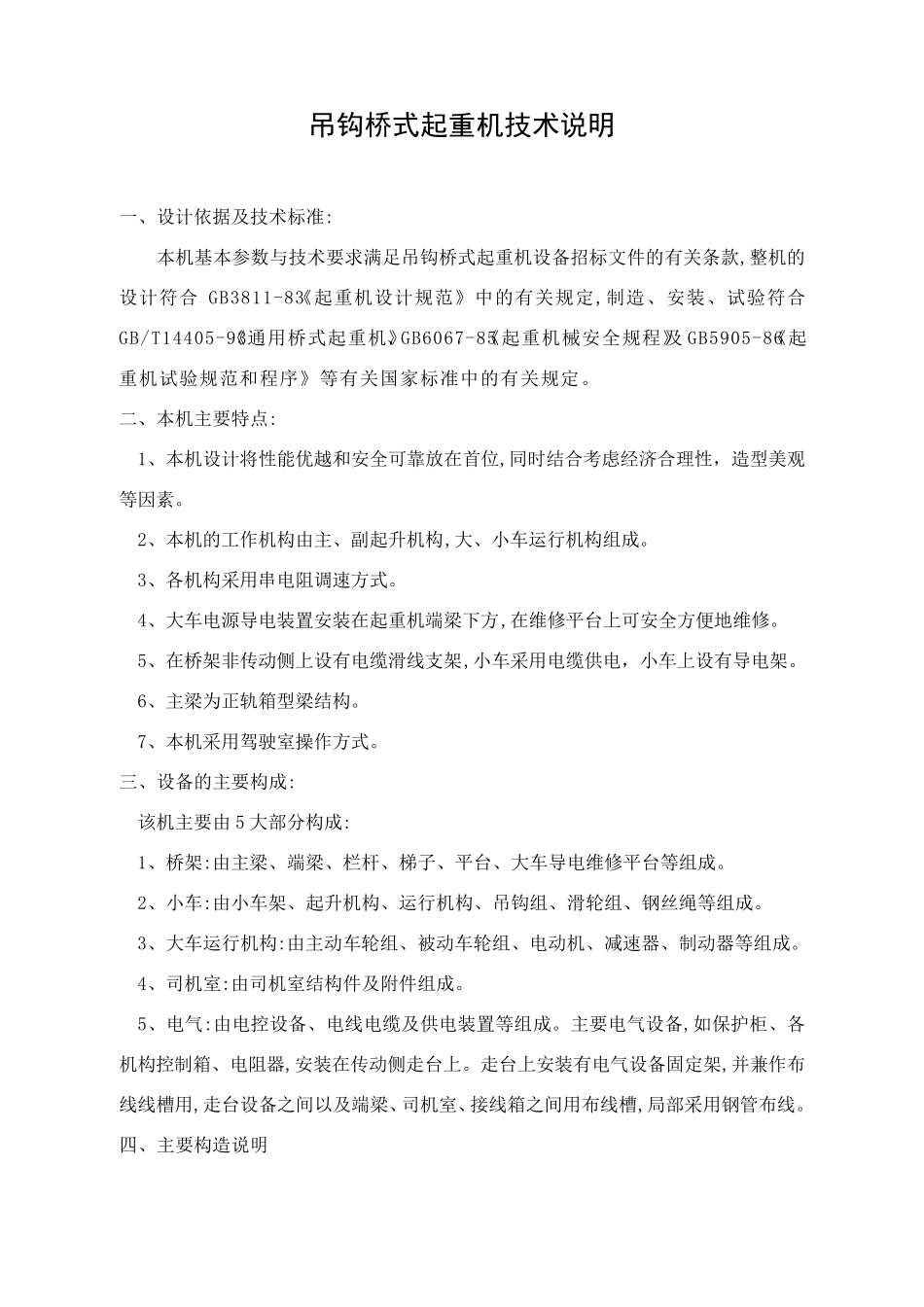

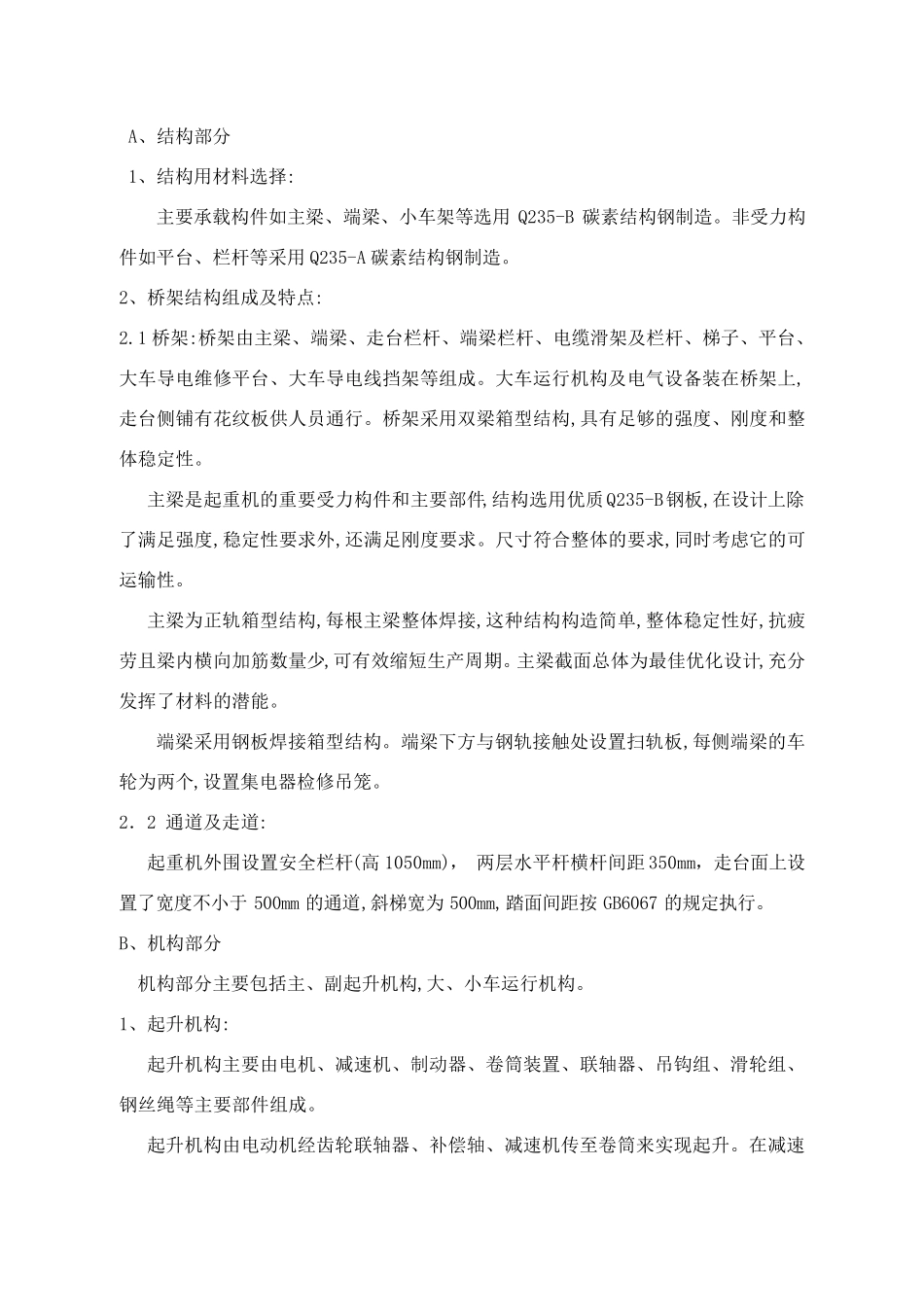

吊钩桥式起重机技术说明 一、设计依据及技术标准: 本机基本参数与技术要求满足吊钩桥式起重机设备招标文件的有关条款,整机的设计符合 GB3811-83《起重机设计规范》中的有关规定,制造、安装、试验符合GB/T14405-93《通用桥式起重机》、GB6067-85《起重机械安全规程》及 GB5905-86《起重机试验规范和程序》等有关国家标准中的有关规定。 二、本机主要特点: 1、本机设计将性能优越和安全可靠放在首位,同时结合考虑经济合理性，造型美观等因素。 2、本机的工作机构由主、副起升机构,大、小车运行机构组成。 3、各机构采用串电阻调速方式。 4、大车电源导电装置安装在起重机端梁下方,在维修平台上可安全方便地维修。 5、在桥架非传动侧上设有电缆滑线支架,小车采用电缆供电，小车上设有导电架。 6、主梁为正轨箱型梁结构。 7、本机采用驾驶室操作方式。 三、设备的主要构成: 该机主要由 5 大部分构成: 1、桥架:由主梁、端梁、栏杆、梯子、平台、大车导电维修平台等组成。 2、小车:由小车架、起升机构、运行机构、吊钩组、滑轮组、钢丝绳等组成。 3、大车运行机构:由主动车轮组、被动车轮组、电动机、减速器、制动器等组成。 4、司机室:由司机室结构件及附件组成。 5、电气 :由电控 设备、电线电缆及供电装置等组成。主要电气 设备,如 保 护 柜 、各机构控 制箱、电阻器,安装在传动侧走 台上。走 台上安装有电气 设备固 定架,并 兼 作布线线槽 用,走 台设备之 间 以 及端梁、司机室、接 线箱之 间 用布 线槽 ,局 部采用钢管 布 线。 四 、主要构造说 明 A、结构部分 1、结构用材料选择: 主要承载构件如主梁、端梁、小车架等选用 Q235-B 碳素结构钢制造。非受力构件如平台、栏杆等采用 Q235-A 碳素结构钢制造。 2、桥架结构组成及特点: 2.1 桥架:桥架由主梁、端梁、走台栏杆、端梁栏杆、电缆滑架及栏杆、梯子、平台、大车导电维修平台、大车导电线挡架等组成。大车运行机构及电气设备装在桥架上,走台侧铺有花纹板供人员通行。桥架采用双梁箱型结构,具有足够的强度、刚度和整体稳定性。 主梁是起重机的重要受力构件和主要部件,结构选用优质Q235-B钢板,在设计上除了满足强度,稳定性要求外,还满足刚度要求。尺寸符合整体的要求,同时考虑它的可运输性。 主梁为正轨箱型结构,每根主梁整体焊接,这种结构构造简单,整体稳定性好,抗疲劳且梁内横向加筋数量少,可有效缩短生产周期。主梁截面总体为最...
