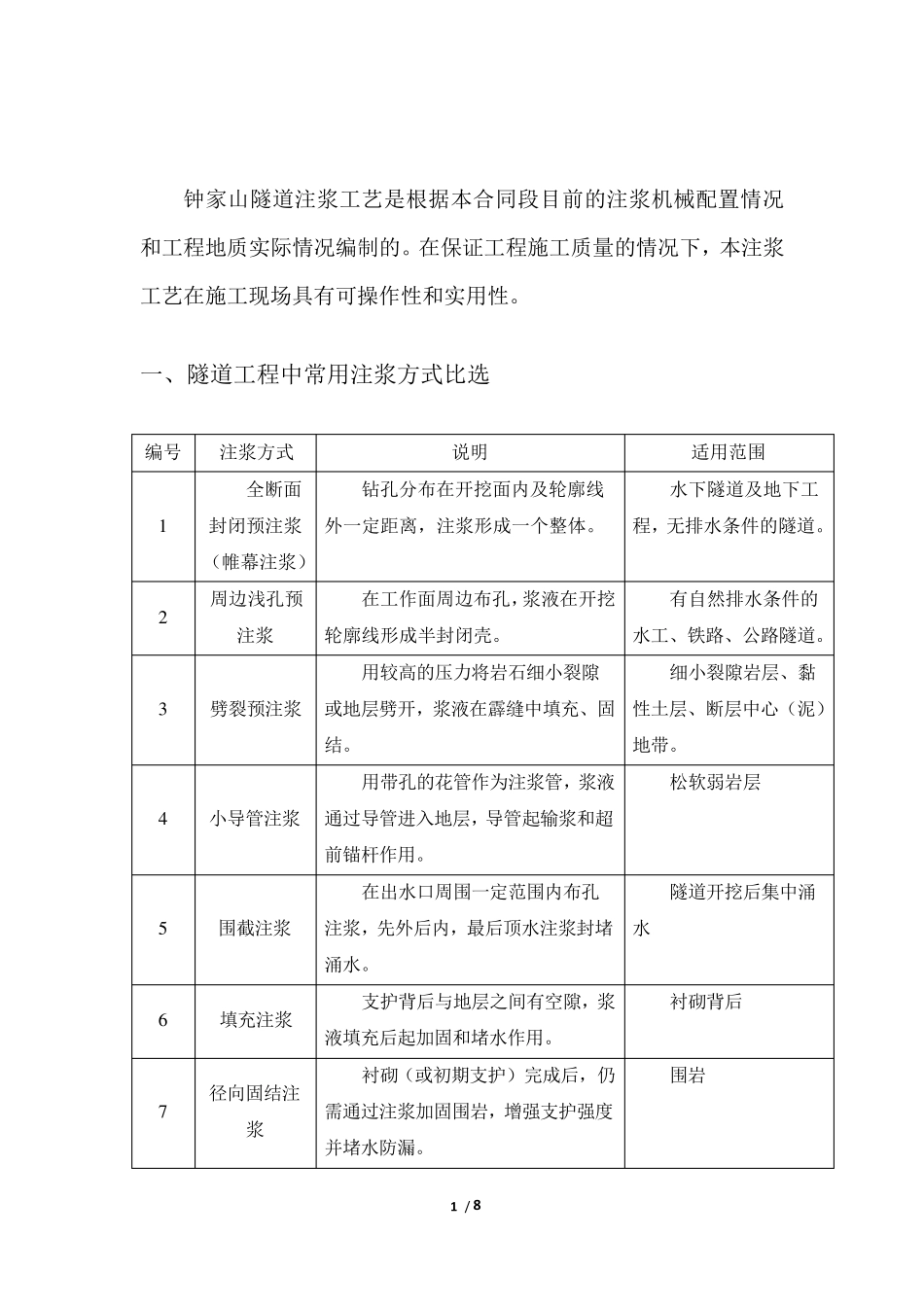

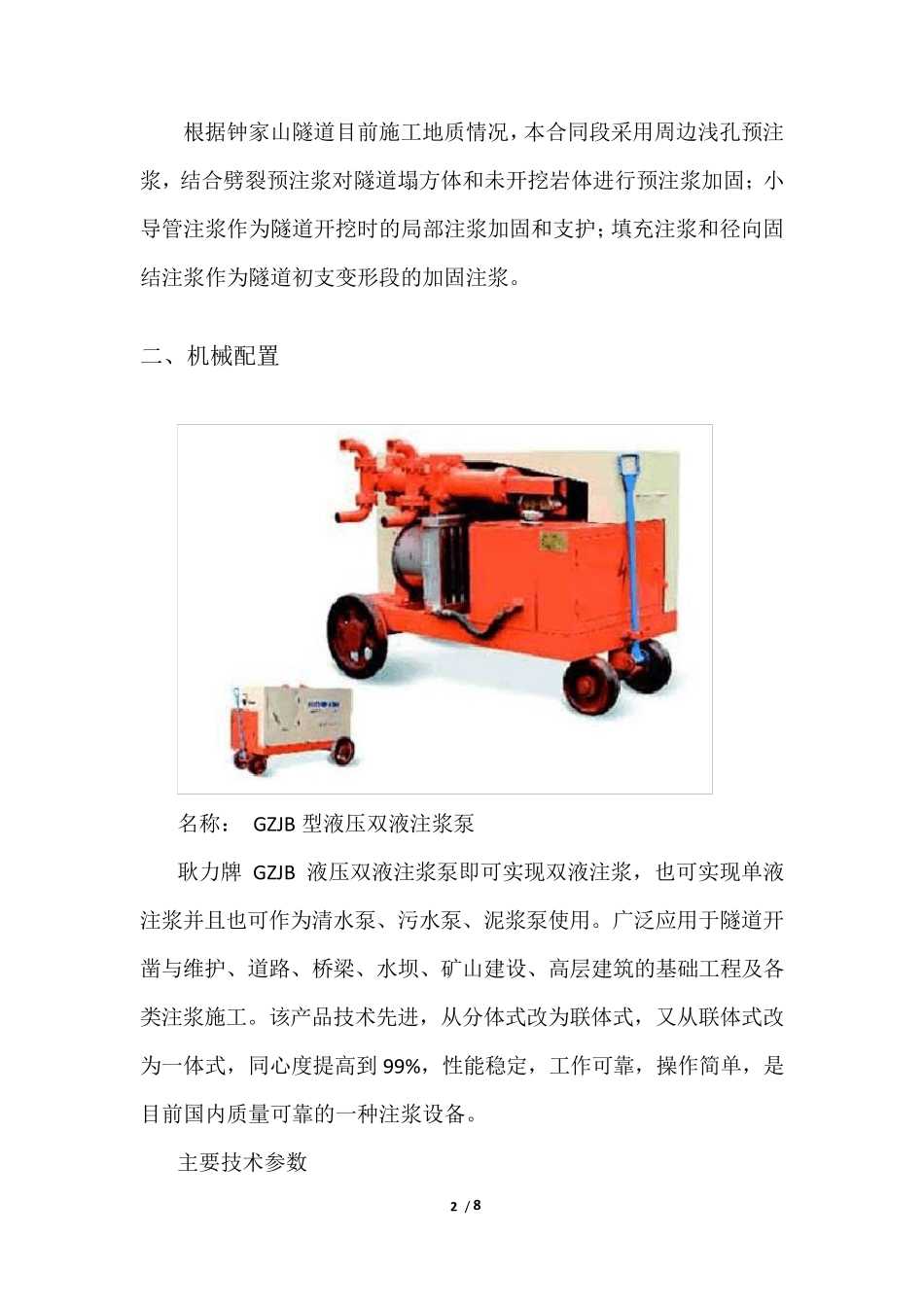

钟家山隧道注浆工艺及注意事项 1 / 8 钟家山隧道注浆工艺是根据本合同段目前的注浆机械配置情况和工程地质实际情况编制的。在保证工程施工质量的情况下,本注浆工艺在施工现场具有可操作性和实用性。 一、隧道工程中常用注浆方式比选 编号 注浆方式 说明 适用范围 1 全断面封闭预注浆 (帷幕注浆) 钻孔分布在开挖面内及轮廓线外一定距离,注浆形成一个整体。 水下隧道及地下工程,无排水条件的隧道。 2 周边浅孔预注浆 在工作面周边布孔,浆液在开挖轮廓线形成半封闭壳。 有自然排水条件的水工、铁路、公路隧道。 3 劈裂预注浆 用较高的压力将岩石细小裂隙或地层劈开,浆液在霹缝中填充、固结。 细小裂隙岩层、黏性土层、断层中心(泥)地带。 4 小导管注浆 用带孔的花管作为注浆管,浆液通过导管进入地层,导管起输浆和超前锚杆作用。 松软弱岩层 5 围截注浆 在出水口周围一定范围内布孔注浆,先外后内,最后顶水注浆封堵涌水。 隧道开挖后集中涌水 6 填充注浆 支护背后与地层之间有空隙,浆液填充后起加固和堵水作用。 衬砌背后 7 径向固结注浆 衬砌(或初期支护)完成后,仍需通过注浆加固围岩,增强支护强度并堵水防漏。 围岩 2 / 8 根据钟家山隧道目前施工地质情况,本合同段采用周边浅孔预注浆,结合劈裂预注浆对隧道塌方体和未开挖岩体进行预注浆加固;小导管注浆作为隧道开挖时的局部注浆加固和支护;填充注浆和径向固结注浆作为隧道初支变形段的加固注浆。 二、机械配置 名称: GZJB 型液压双液注浆泵 耿力牌 GZJB 液压双液注浆泵即可实现双液注浆,也可实现单液注浆并且也可作为清水泵、污水泵、泥浆泵使用。广泛应用于隧道开凿与维护、道路、桥梁、水坝、矿山建设、高层建筑的基础工程及各类注浆施工。该产品技术先进,从分体式改为联体式,又从联体式改为一体式,同心度提高到 99%,性能稳定,工作可靠,操作简单,是目前国内质量可靠的一种注浆设备。 主要技术参数 3 / 8 工作能力 4m³/h 工作压力 0.5~7MPa 输送距离 水平200m,垂直60m 电机功率 11KW 外形尺寸 1550x1000x1200mm 整机质量 650kg 本合同段隧道进、出口各配置2 台GZJB 型液压双液注浆泵,并购置了高压钢丝注浆管和接头配件2 套,保证了注浆压力不小于3.5MPa。 三、注浆材料选用 根据本合同段工程实际情况,注浆采用双液浆为主,单液注浆为辅的注浆方式。在注浆开始阶段和渗漏水部位采用双液...
