双立杆落地式外脚手架施工方案

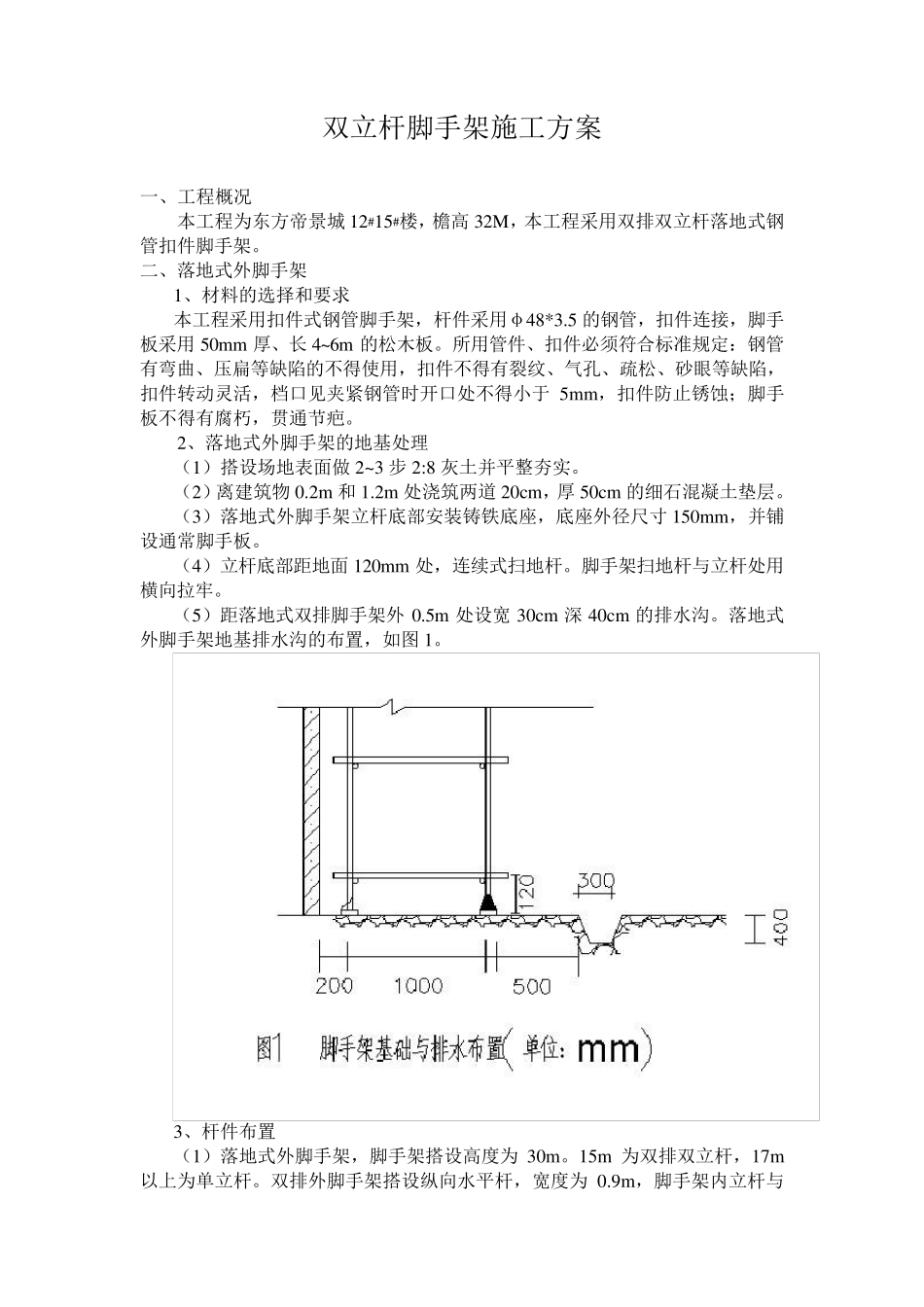

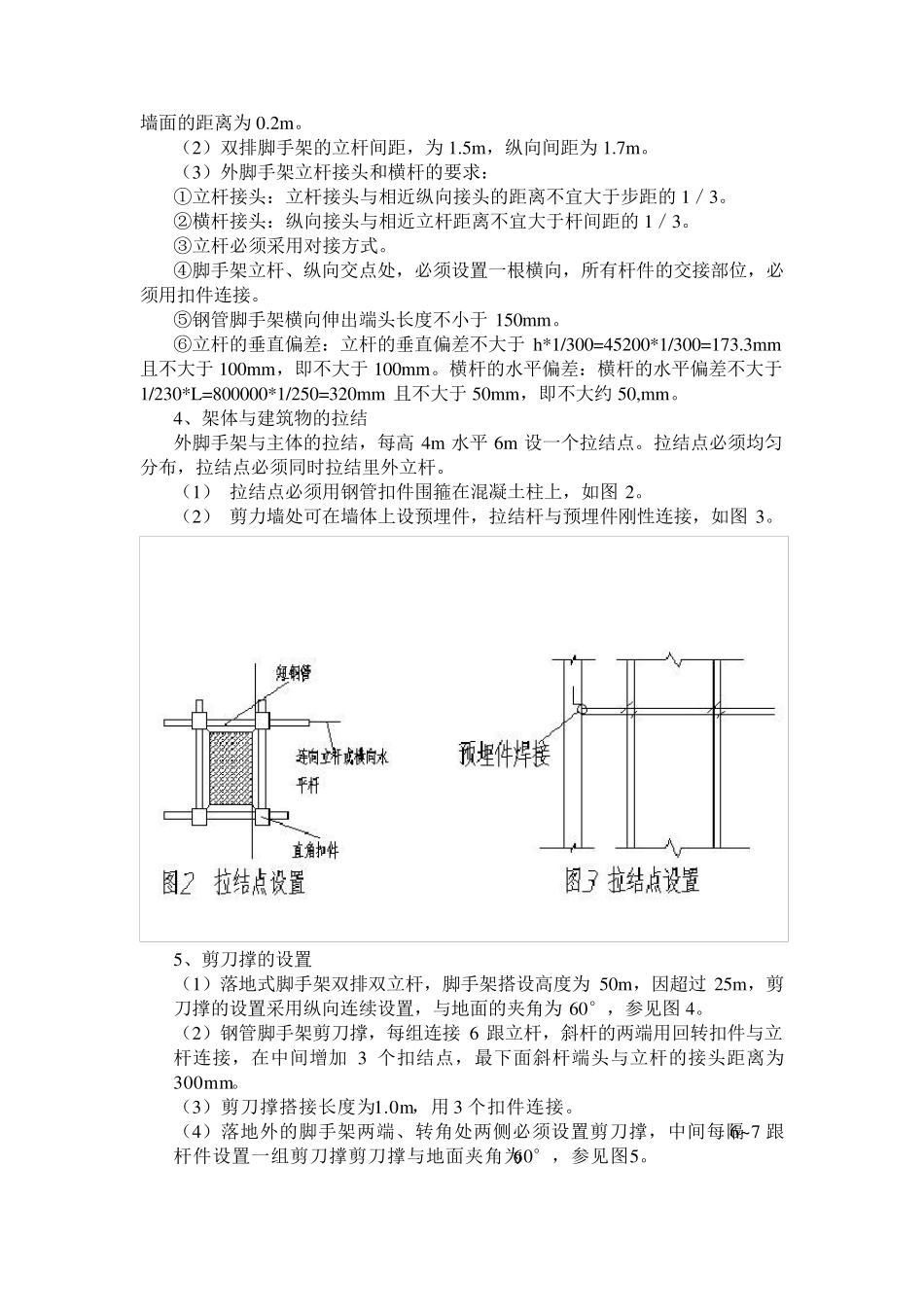

东方帝景城 12#15#楼工程 双 立 杆 脚 手 架 搭 设 方 案 编制人 审批人 邳 州 市 建 筑 安 装 工 程 公 司 年 月 日 双立杆脚手架施工方案 一、工程概况 本工程为东方帝景城12#15#楼，檐高32M，本工程采用双排双立杆落地式钢管扣件脚手架。 二、落地式外脚手架 1、材料的选择和要求 本工程采用扣件式钢管脚手架，杆件采用φ48*3.5 的钢管，扣件连接，脚手板采用50mm 厚、长 4~6m 的松木板。所用管件、扣件必须符合标准规定：钢管有弯曲、压扁等缺陷的不得使用，扣件不得有裂纹、气孔、疏松、砂眼等缺陷，扣件转动灵活，档口见夹紧钢管时开口处不得小于 5mm，扣件防止锈蚀；脚手板不得有腐朽，贯通节疤。 2、落地式外脚手架的地基处理 （1）搭设场地表面做 2~3 步 2:8 灰土并平整夯实。 （2）离建筑物 0.2m 和1.2m 处浇筑两道 20cm，厚 50cm 的细石混凝土垫层。 （3）落地式外脚手架立杆底部安装铸铁底座，底座外径尺寸 150mm，并铺设通常脚手板。 （4）立杆底部距地面 120mm 处，连续式扫地杆。脚手架扫地杆与立杆处用横向拉牢。 （5）距落地式双排脚手架外0.5m 处设宽 30cm 深 40cm 的排水沟。落地式外脚手架地基排水沟的布置，如图 1。 3、杆件布置 （1）落地式外脚手架，脚手架搭设高度为30m。15m 为双排双立杆，17m以上为单立杆。双排外脚手架搭设纵向水平杆，宽度为0.9m，脚手架内立杆与 墙面的距离为0.2m。 （2）双排脚手架的立杆间距，为1.5m，纵向间距为1.7m。 （3）外脚手架立杆接头和横杆的要求： ①立杆接头：立杆接头与相近纵向接头的距离不宜大于步距的1／3。 ②横杆接头：纵向接头与相近立杆距离不宜大于杆间距的1／3。 ③立杆必须采用对接方式。 ④脚手架立杆、纵向交点处，必须设置一根横向，所有杆件的交接部位，必须用扣件连接。 ⑤钢管脚手架横向伸出端头长度不小于150mm。 ⑥立杆的垂直偏差：立杆的垂直偏差不大于h*1/300=45200*1/300=173.3mm且不大于100mm，即不大于100mm。横杆的水平偏差：横杆的水平偏差不大于1/230*L=800000*1/250=320mm 且不大于50mm，即不大约50,mm。 4、架体与建筑物的拉结 外脚手架与主体的拉结，每高4m 水平6m 设一个拉结点。拉结点必须均匀分布，拉结点必须同时拉结里外立杆。 （1） 拉结点必须用钢管扣件围箍在混凝土柱上，如图2。 （2） 剪力墙处可在墙体上设预埋件，拉结杆与预埋件刚性连接，如图3。 5...
