双路可调直流稳压电源设计与制作VIP专享

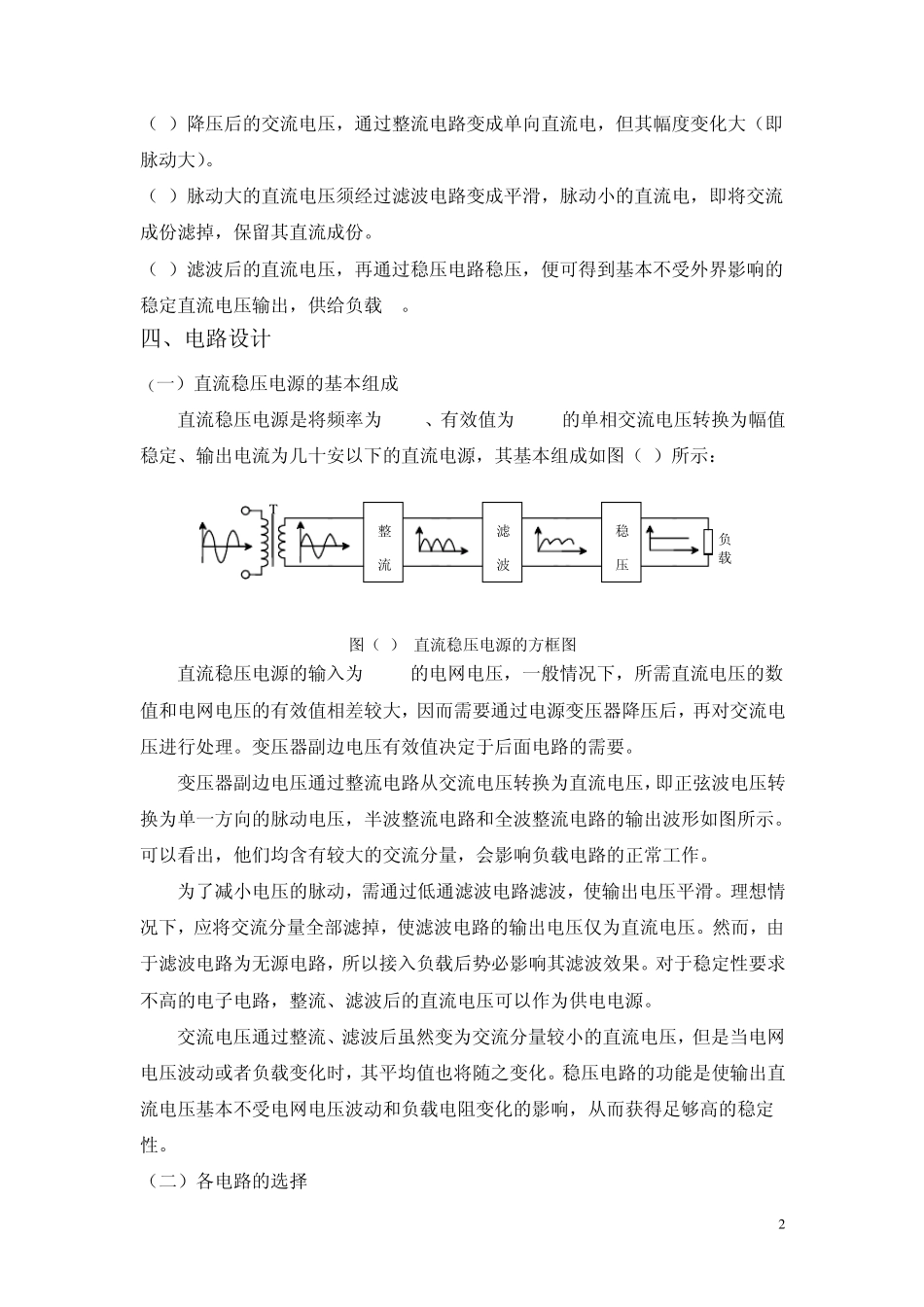

双路可调直流稳压电源设计与制作 一、设计题目 1.双路可调直流稳压电源设计与制作 2．设计指标： 1）.输出电压OU在0～±12V之间连续可调； 2）.最大输出电流1A； 3）. 纹波电压(峰-峰值) < 5mV（在电压为 5V，带负载情况下）； 4）. 效率≥50%(输出电压为+5V，输入电压为 220V下，满载)。 二、基本原理 1. 变压部分可通过变压器来实现。 2. 整流电路 一般采用桥式是整流，可采用 4个整流二极管接成桥式，也可采用二极管整流桥堆。 3. 滤波电路 在输出电流不大的情况下，一般选用电容滤波即可。 4. 稳压电路 可采用集成稳压电路，具体技术要求可参考《模拟电子技术》。 调整电路 比例电阻的选择，其中电阻 R1与电位器 R2组成输出电压调节器。R1一般取 120－240欧姆，输出端与调整端的压差为稳压器的基准电压（典型值为 1.25V），输出电压Uo的表达式为：Uo＝1.25（1＋R2/R1） 5. 保护电路 可采用防过流冲击电路。 三、设计步骤 1．电路图设计 （1）确定目标：设计整个系统是由那些模块组成，各个模块之间的信号传输，并画出直流稳压电源方框图。 （2）系统分析：根据系统功能，选择各模块所用电路形式。 （3）参数选择：根据系统指标的要求，确定各模块电路中元件的参数。 （4）总电路图：连接各模块电路。 2. 设计思想 （1）电网供电电压交流220V(有效值)频率为 50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。 2 （2）降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。 （3）脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。 （4）滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载RL。 四、电路设计 （一）直流稳压电源的基本组成 直流稳压电源是将频率为 50Hz、有效值为 220V的单相交流电压转换为幅值稳定、输出电流为几十安以下的直流电源，其基本组成如图（1）所示： 图（1） 直流稳压电源的方框图 直流稳压电源的输入为 220V的电网电压，一般情况下，所需直流电压的数值和电网电压的有效值相差较大，因而需要通过电源变压器降压后，再对交流电压进行处理。变压器副边电压有效值决定于后面电路的需要。 变压器副边电压通过整流电路从交流电压转换为直流电压，即正弦波电压转换为单一方向的脉动电压，半波整流电路和全...
