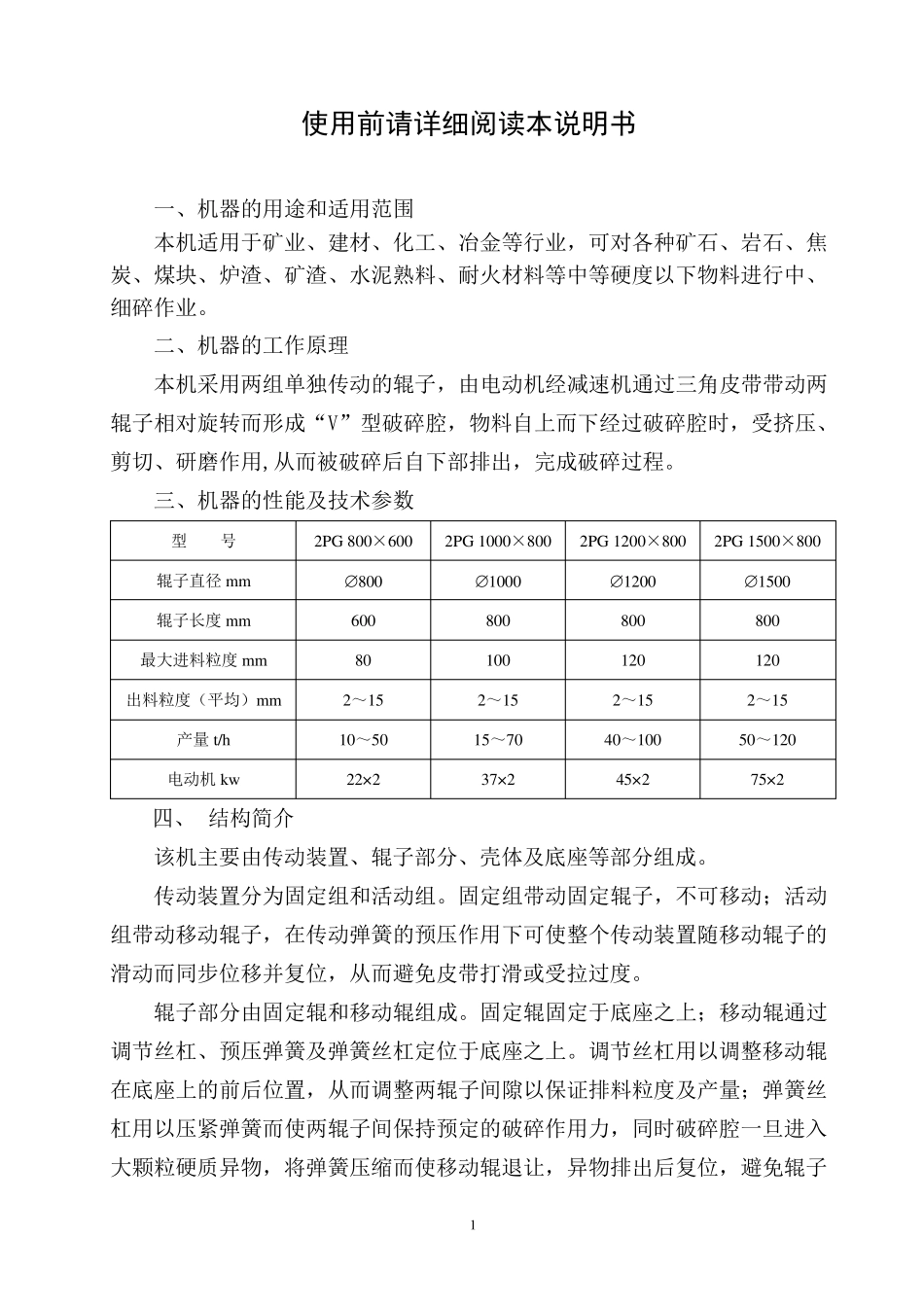

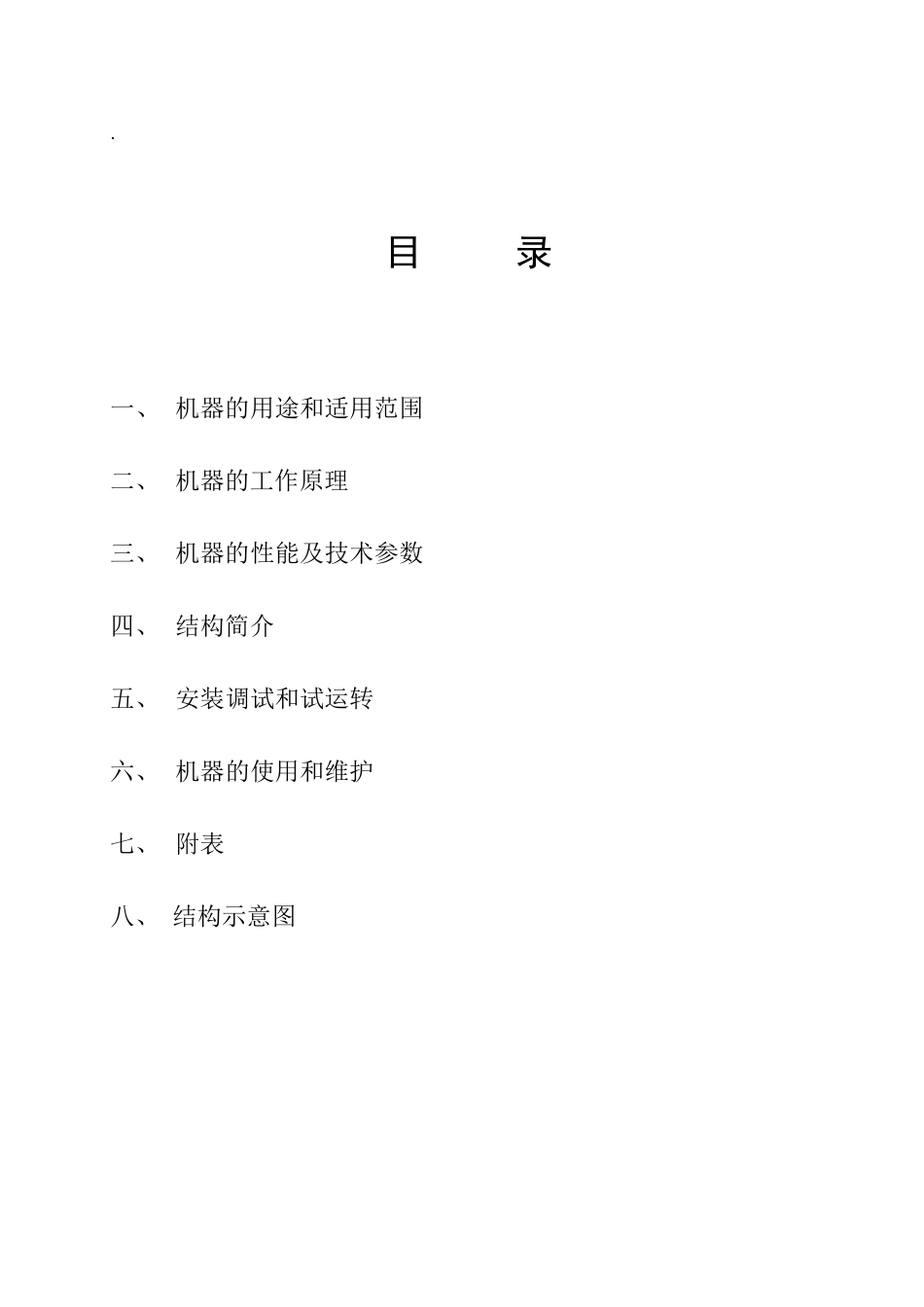

2PG 双辊破碎机 使 用 说 明 书 郑州市长城重工机械有限公司 . 目 录 一、 机器的用途和适用范围 二、 机器的工作原理 三、 机器的性能及技术参数 四、 结构简介 五、 安装调试和试运转 六、 机器的使用和维护 七、 附表 八、 结构示意图 1 使用前请详细阅读本说明书 一、机器的用途和适用范围 本机适用于矿业、建材、化工、冶金等行业，可对各种矿石、岩石、焦炭、煤块、炉渣、矿渣、水泥熟料、耐火材料等中等硬度以下物料进行中、细碎作业。 二、机器的工作原理 本机采用两组单独传动的辊子，由电动机经减速机通过三角皮带带动两辊子相对旋转而形成“V”型破碎腔，物料自上而下经过破碎腔时，受挤压、剪切、研磨作用,从而被破碎后自下部排出，完成破碎过程。 三、机器的性能及技术参数 型 号 2PG 800×600 2PG 1000×800 2PG 1200×800 2PG 1500×800 辊子直径 mm 800 1000 1200 1500 辊子长度mm 600 800 800 800 最大进料粒度mm 80 100 120 120 出料粒度（平均）mm 2～15 2～15 2～15 2～15 产量 t/h 10～50 15～70 40～100 50～120 电动机kw 22×2 37×2 45×2 75×2 四、 结构简介 该机主要由传动装置、辊子部分、壳体及底座等部分组成。 传动装置分为固定组和活动组。固定组带动固定辊子，不可移动；活动组带动移动辊子，在传动弹簧的预压作用下可使整个传动装置随移动辊子的滑动而同步位 移并 复 位 ，从而避 免 皮带打 滑或 受拉 过度。 辊子部分由固定辊和移动辊组成。固定辊固定于底座之 上；移动辊通过调 节 丝 杠 、预压弹簧及弹簧丝 杠 定位 于底座之 上。调 节 丝 杠 用以调 整移动辊在底座上的前 后位 置，从而调 整两辊子间 隙 以保 证 排料粒度及产量；弹簧丝杠 用以压紧 弹簧而使两辊子间 保 持 预定的破碎作用力 ，同时破碎腔一旦 进入大颗 粒硬质 异 物，将 弹簧压缩 而使移动辊退 让 ，异 物排出后复 位 ，避 免 辊子 2 卡 死 而 损 坏 机 体 。 辊 面 为 铸 钢 结 构 ， 表 面 有 耐 磨 堆 焊 层 ， 一 旦 辊 面 磨 损 可 及 时 补 焊 ； 辊 轴两 端 装 有 双 列 向 心 滚 柱 轴 承 及 对 开 轴 承 座 ， 外 接 加 注 润 滑 油 的 油 杯 ， 以 方 便维 护 、 修 理 。 壳 体 固 定 于 底...
