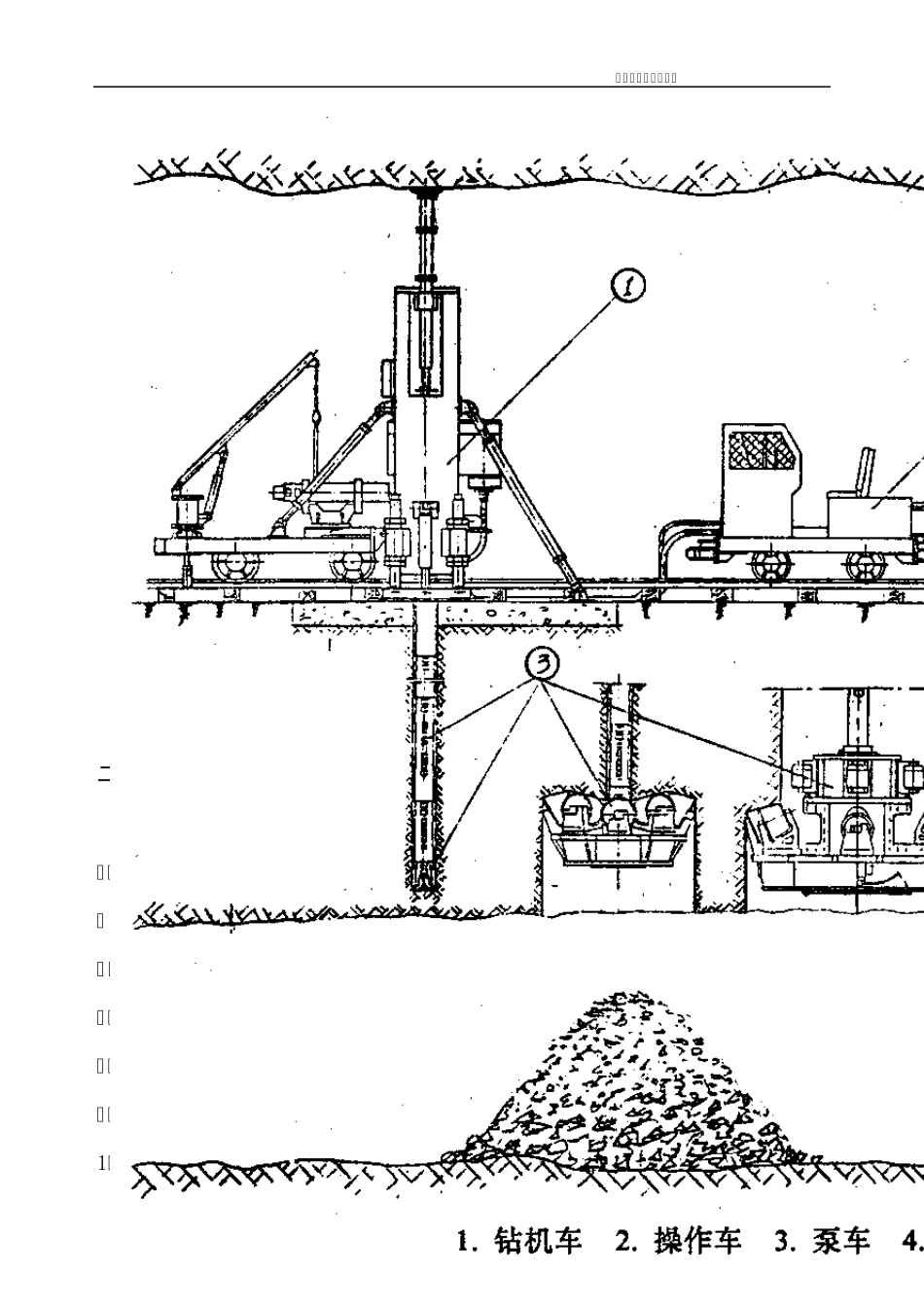

反井钻机作业指导书 - 1 - 反井钻机施工作业指导书 一、反井钻机特点简介 LM-200 型反井钻机，如图1 所示，主要用于煤炭和水电系统竖井和斜井施工，主要技术参数指标为：钻孔直径1.4m，钻孔偏斜率不大于1%。在中硬岩中，导孔钻进速度60m/天，扩孔速度30m/天，成井速度快，施工安全性好，应用较为广泛。其工作原理为：电机带动液压马达，利用液压动力将扭矩传递给钻具系统，带动钻具旋转，并向上提升，采用镰齿盘形滚刀破岩，滚刀在钻压的作用下沿井底滚动，从而对岩石产生冲击，挤压和剪切作用，使其破碎。钻导孔时岩屑沿钻杆与孔壁间的环行空间由洗井液浮升到井座面，扩孔时岩屑靠自重落到井下通道。钻凿Ф 1.4m钻孔时只需先钻Ф 216mm的导孔，直至导孔钻透下水平巷道，将导孔钻头在此卸下，接上Ф 1.4m 的扩孔钻头，再由下向上扩孔。LM 系列反井钻机的主要技术参数见表1，表2 为 LM-200 型反井钻机主要部件尺寸及重量。 表1 LM系列反井钻机主要技术参数 钻机型号 导孔 (mm) 钻孔 (m) 钻深 (m) 转速 (rpm) 拉力 (kN) 扭矩 (kN.m) 功率 (kW) 主机重 (kg) LM-90 190 0.9 90 55 400 15 45.5 3500 LM-120 244 1.2 120 36 500 31.8 62.5 4791 LM-200 216 2 200 20 850 40 82.5 8277 ZD2.0/400 270 2 400 16 3000 100 118 12000 表2 LM-200型反井钻机主要部件尺寸及重量 名称 外形尺寸（mm） 数量 重量（kg） 总重（kg） 钻机 运输： 2950× 1370× 1570 6900 8277 工作： 3230× 1770× 3448 1 8277 操作车 2282× 1040×1715 1 885 885 泵车 2917×1190×1715 1 2497 2497 控制开关 100kW 2 200 400 导孔钻头 φ216mm 2 46 92 φ１.４扩孔钻头 φ1400×1100 1 2825 2825 普通钻杆 φ182×1107 220 155 34100 稳定钻杆 φ182×1107 6 179 1074 TBW850/50泥浆泵 4975×1120×2050 1 5500 5500 合计 55650 反井钻机作业指导书 - 2 - 图 1 LM-200 型反井钻机LM-200 型反井钻机施工通风竖井，首 图 1 反井钻机工作原理示意图 二、施工程序及方法 先从竖井上水平面由上向下钻进Φ 216mm 导孔，贯通后，再在下水平面接扩孔钻头，由下向上扩孔，扩孔直径Φ 1.4m。施工步骤为：作业平台的施工 → 反井钻机基础及循环水池的施工 → 安放干净油筒配小潜水泵做主机冷却循环水 → 安装反井钻机，...
