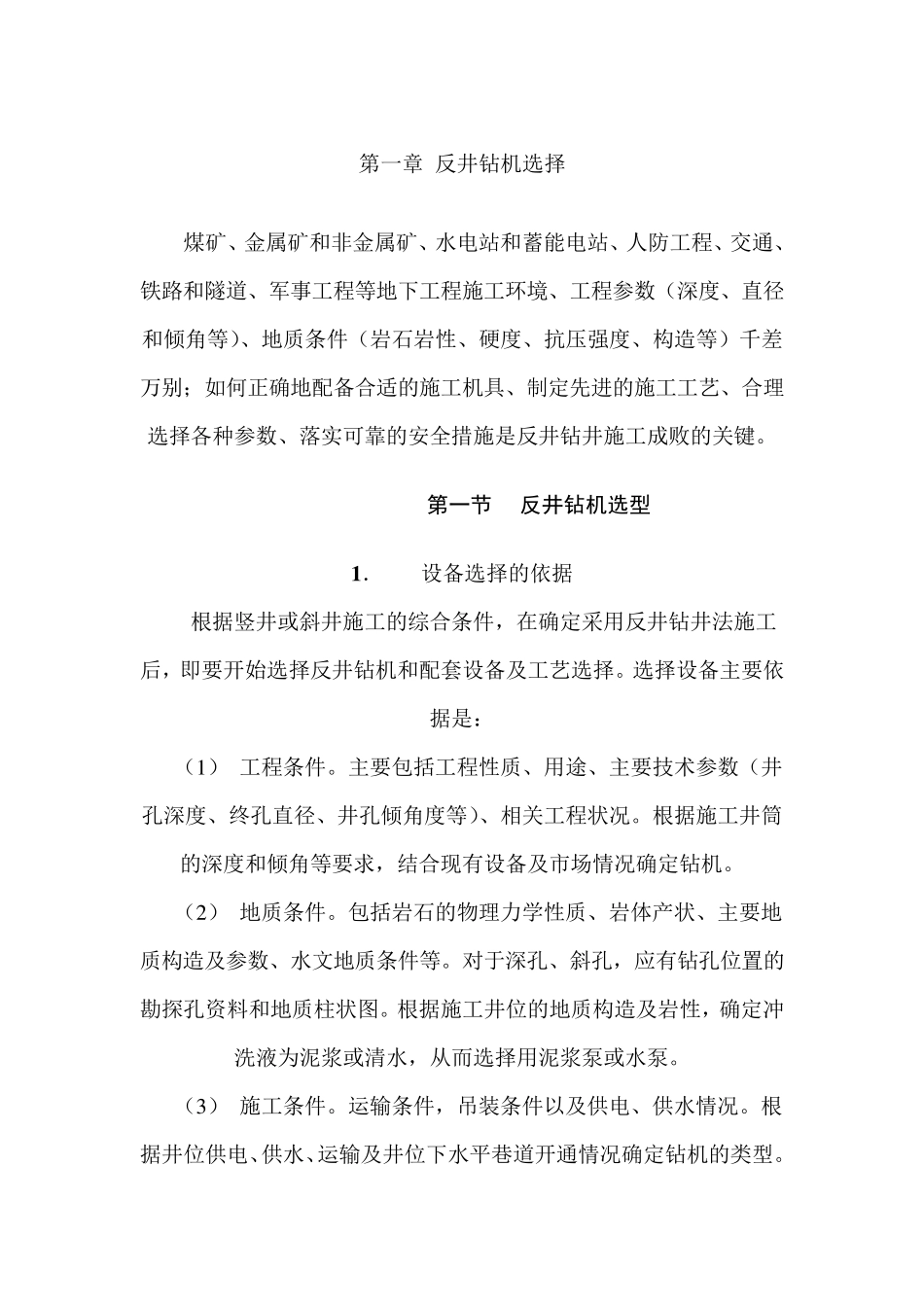

第一章 反井钻机选择 煤矿、金属矿和非金属矿、水电站和蓄能电站、人防工程、交通、铁路和隧道、军事工程等地下工程施工环境、工程参数(深度、直径和倾角等)、地质条件(岩石岩性、硬度、抗压强度、构造等)千差万别;如何正确地配备合适的施工机具、制定先进的施工工艺、合理选择各种参数、落实可靠的安全措施是反井钻井施工成败的关键。 第一节 反井钻机选型 1 . 设备选择的依据 根据竖井或斜井施工的综合条件,在确定采用反井钻井法施工后,即要开始选择反井钻机和配套设备及工艺选择。选择设备主要依据是: (1 ) 工程条件。主要包括工程性质、用途、主要技术参数(井孔深度、终孔直径、井孔倾角度等)、相关工程状况。根据施工井筒的深度和倾角等要求,结合现有设备及市场情况确定钻机。 (2 ) 地质条件。包括岩石的物理力学性质、岩体产状、主要地质构造及参数、水文地质条件等。对于深孔、斜孔,应有钻孔位置的勘探孔资料和地质柱状图。根据施工井位的地质构造及岩性,确定冲洗液为泥浆 或清 水,从 而 选择用泥浆 泵 或水泵 。 (3 ) 施工条件。运 输 条件,吊 装 条件以 及供 电、供 水情况。根据井位供 电、供 水、运 输 及井位下水平 巷 道开通情况确定钻机的类 型 。一般在井位处应有供电、供水,具有钻机工作空间,在下水平巷道开通的情况下,选择上扩法施工,应选择上扩类全断面反井钻机。在煤矿多选择电驱动液压反井钻机。 2 . 可行性分析和风险评估 对工程施工条件进行分析,包括上下水平隧道是否形具有运输、出渣、供水、供电、通风等生产系统; 对地质条件进行分析,分析围岩在反井钻井施工过程中和扩孔期间能否稳定,不发生较大的涌水和塌方,造成钻孔堵塞和下部设施淹没。因为在反井施工期间,无法进行支护,若围岩不能自稳,发生塌方,将会堵塞钻孔,造成事故; 对施工位置安全状况进行分析,包括交通运输、通风、隧道支护情况及稳定情况、洪水、有害气体等是否对施工人员和设备伤害程度。 综合以上分析,以确定是否具有采用反井钻机施工可能。 3 . 反井钻机选择 3 .1 钻孔参数的确定 工程本身已确定了钻孔深度和倾角,还要确定扩孔直径。钻孔的作用是溜渣、排水、通风,因此要有足够的断面强。需要再扩挖(刷大) 的工程,扩挖期间不发生堵塞。扩孔直径太 小 ,除 了容 易 发生堵塞外 ,还增 加 了扩挖时 打 眼 和出渣工作量 ,降 低 扩挖速 ...
