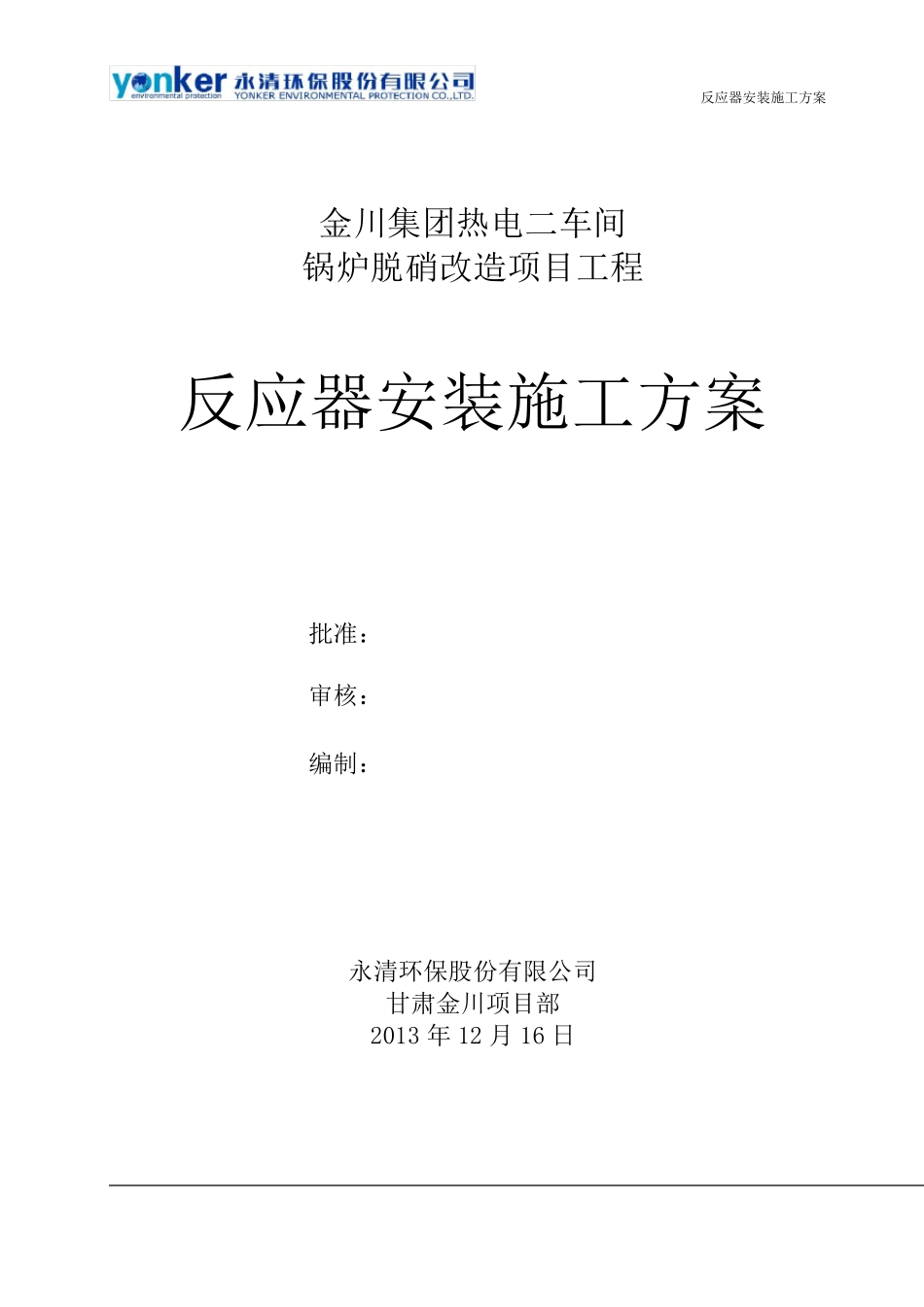

反应器安装施工方案 金川集团热电二车间 锅炉脱硝改造项目工程 反应器安装施工方案 批准： 审核： 编制： 永清环保股份有限公司 甘肃金川项目部 2013 年 12 月 16 日 反应器安装施工方案 目 录 一、工程概况 ................................................................ 1 二、编制依据 ................................................................ 1 三、作业条件 ................................................................ 1 四、反应器安装施工方法及措施 ................................................ 2 五、质量保证体系 ............................................................ 8 六、 成品及半成品保护措施 ................................................... 9 七、 安全文明施工及职业健康和环境管理 ...................................... 10 八、脚手架搭拆措施 ......................................................... 11 九、工程建设标准强制性条文 ................................................. 11 十、危险源及环境辨识 ....................................................... 13 反应器安装施工方案 第 1 页 共 13 页 反应器安装施工方案 一、工程概况 本工程为金川集团有限公司热电厂2×150MW 烟气脱硝改造工程，由永清环保股份有限公司设计。该机组配有2 套 SCR 反应器系统，主要包括喷氨格栅、反应器本体、催化剂、吹灰系统、整流导流装置。其中反应器是整个脱硝装置的核心设备。 本工程反应器本体重量约为54 吨/台（不含催化剂重量），在现场进行分段、分件制作，根据现场已立塔吊的吊装载荷及图纸，反应器在现场制作为3-5 吨的构件。安装时按照自下而上的方法进行分段、分件组装。 二、编制依据 1.《电力建设施工质量验收及评价规程》 第2 部分：锅炉机组 DL/T5210.2-2009 2.《电力建设施工质量验收及评价规程》第7 部分：（焊接）DL/T5210.7-2010 3.《火电厂烟气脱硝工程技术规范 选择性催化还原法》 4.《2#机组 SCR 反应器施工图》YQS1333S-J(B)0301 5.《工程建设标准强制性条文》（电力工程部分）（第一篇）火力发电工程 6.《电力建设安全健康与环境管 理 工作规定 》 2002-01-21 发布 7.《电力建设安全工作规程》（火力发电厂部分）DL/5009.2002 三 、作业 条件 3.1...
