反应池沉淀池操作说明

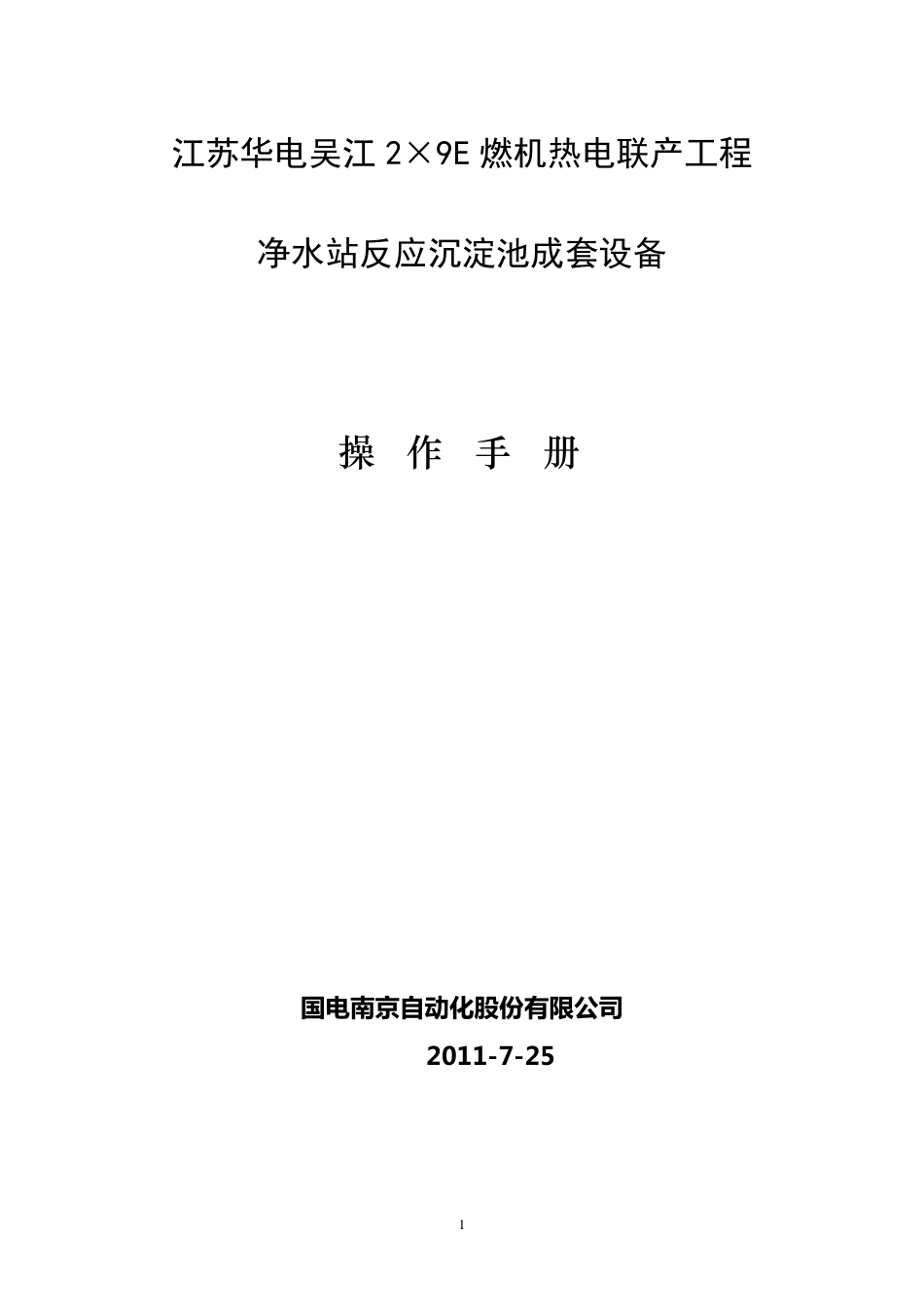

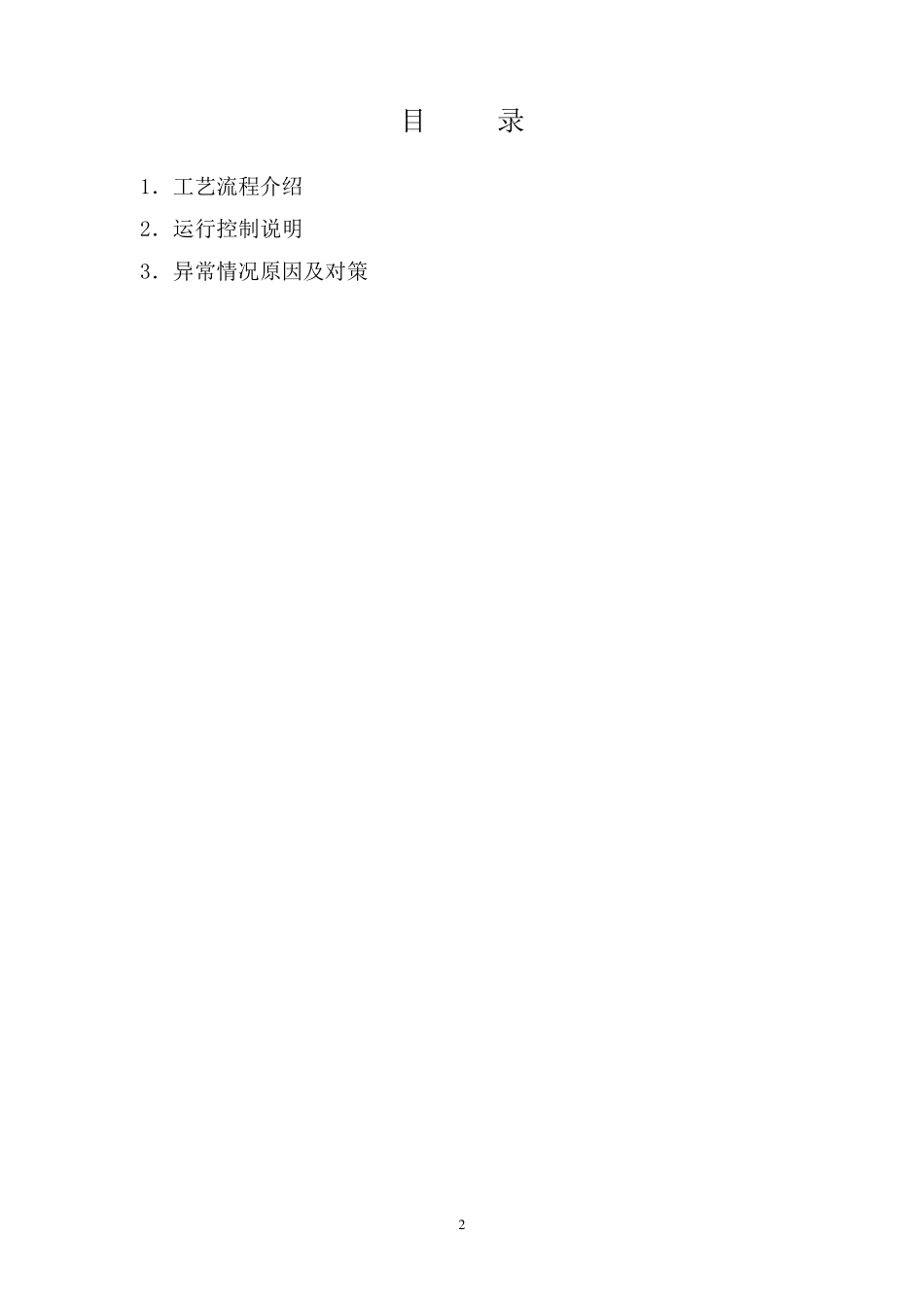

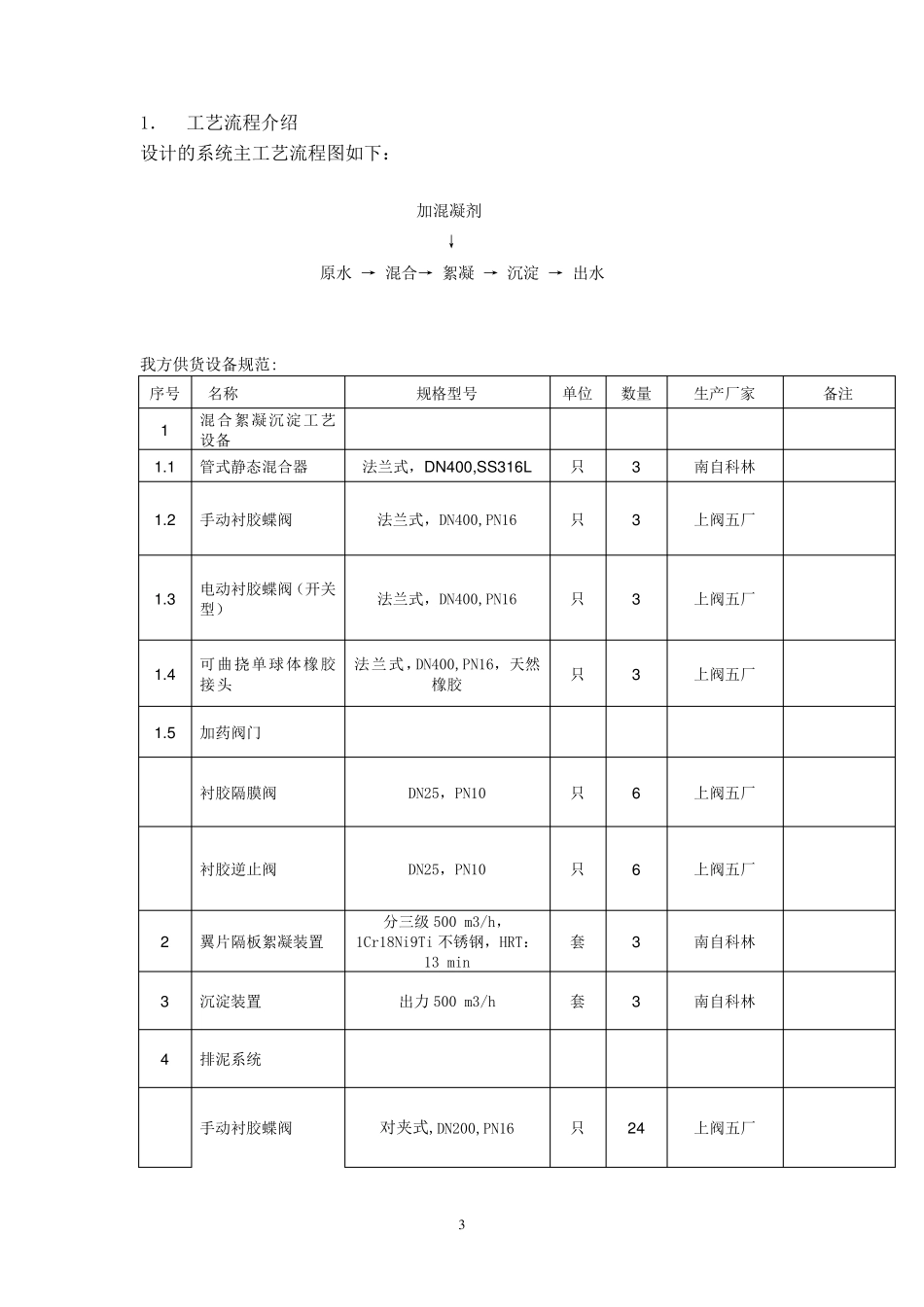

1 江苏华电吴江2×9E 燃机热电联产工程 净水站反应沉淀池成套设备 操 作 手 册 国 电 南 京自动化股份有限公司 2011-7-25 2 目 录 1． 工艺流程介绍 2． 运行控制说明 3． 异常情况原因及对策 3 1． 工艺流程介绍 设计的系统主工艺流程图如下： 加混凝剂 ↓ 原水 → 混合→ 絮凝 → 沉淀 → 出水 我方供货设备规范: 序号 名称 规格型号 单位 数量 生产厂家 备注 1 混合絮凝沉淀工艺设备 1.1 管式静态混合器 法兰式，DN400,SS316L 只 3 南自科林 1.2 手动衬胶蝶阀 法兰式，DN400,PN16 只 3 上阀五厂 1.3 电动衬胶蝶阀（开关型） 法兰式，DN400,PN16 只 3 上阀五厂 1.4 可曲挠单球体橡胶接头 法兰式，DN400,PN16，天然橡胶 只 3 上阀五厂 1.5 加药阀门 衬胶隔膜阀 DN25，PN10 只 6 上阀五厂 衬胶逆止阀 DN25，PN10 只 6 上阀五厂 2 翼片隔板絮凝装置 分三级 500 m3/h，1Cr18Ni9Ti 不锈钢，HRT：13 min 套 3 南自科林 3 沉淀装置 出力 500 m3/h 套 3 南自科林 4 排泥系统 手动衬胶蝶阀 对夹式,DN200,PN16 只 24 上阀五厂 4 电动衬胶蝶阀（开关型） 对夹式，DN200,PN16 只 2 4 上阀五厂 排泥管道 SS321 套 2 4 国产优质 5 管配件等附件 配套 套 1 国产优质 5 2． 运行操作说明 （1）运行前的准备工作 首先检查水泵设备、进出水管道及阀门工作是否正常，流量计等仪表是否正常，确保加药箱中有足够的药剂，启动加药系统计量泵，使计量泵提前5 分钟左右进行工作，以便药剂充满加药管道，有利于调试，待各个部分准备就绪后，准备启动原水泵。 （2）运行过程 启动系统原水泵，缓慢打开进水手动阀的开度在 20%，待水位淹过所有反应池设备后，在逐渐加大进水阀门的开度，此时观察流量计，当流量计数字显示为调试所需的设计水量时，固定阀门开启度，使进水量保持恒定，同时按照进水水量计算药剂投加量，根据所投加的药计量计算加药泵的开度，之后改变计量泵的开度，以适应进水量。 通水运行30 分钟左右，观察絮凝池内的矾花生成情况，生成的矾花颗粒适中均匀、此时加药适中。 系统运行刚开始时出水水质较差，并且可能带有少量的矾花。系统连续运行，在此期间连续观察沉淀池，池内出水矾花逐渐减少。当系统运行一段时间后，清晰可见沉淀设备，待见到沉淀设备以后可到沉淀池出水管的取样 管上 取水样 检测 器 ...
