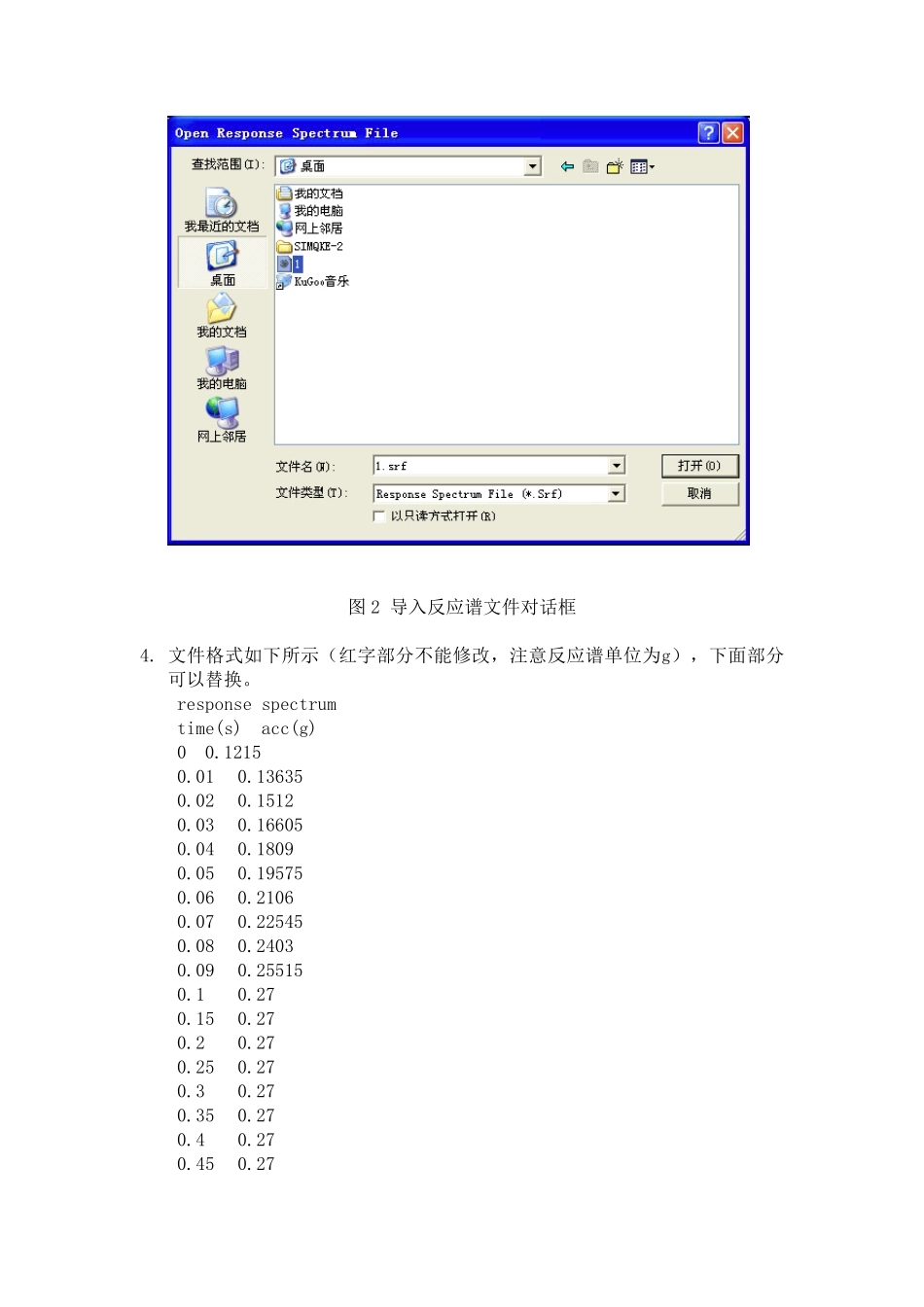

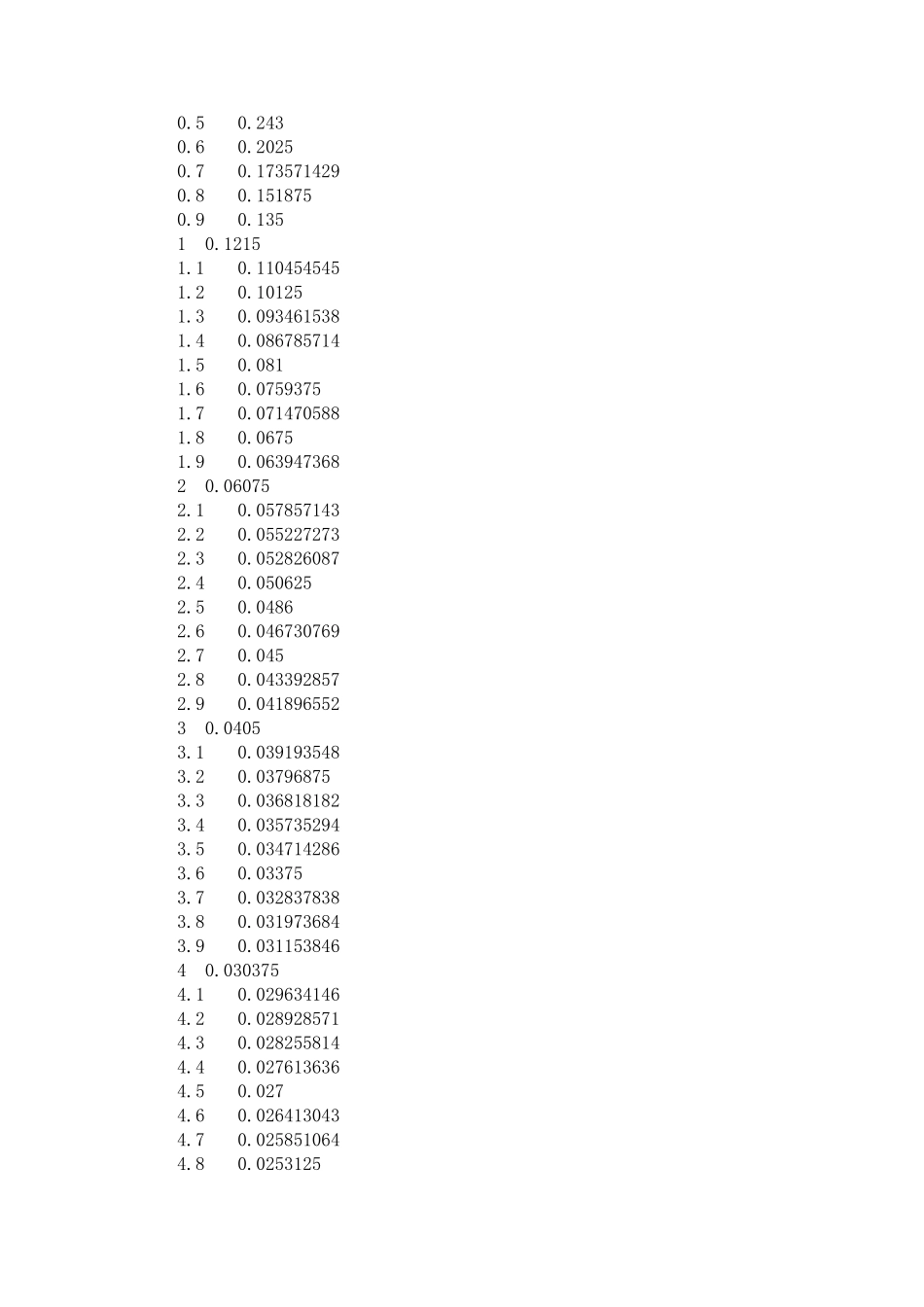

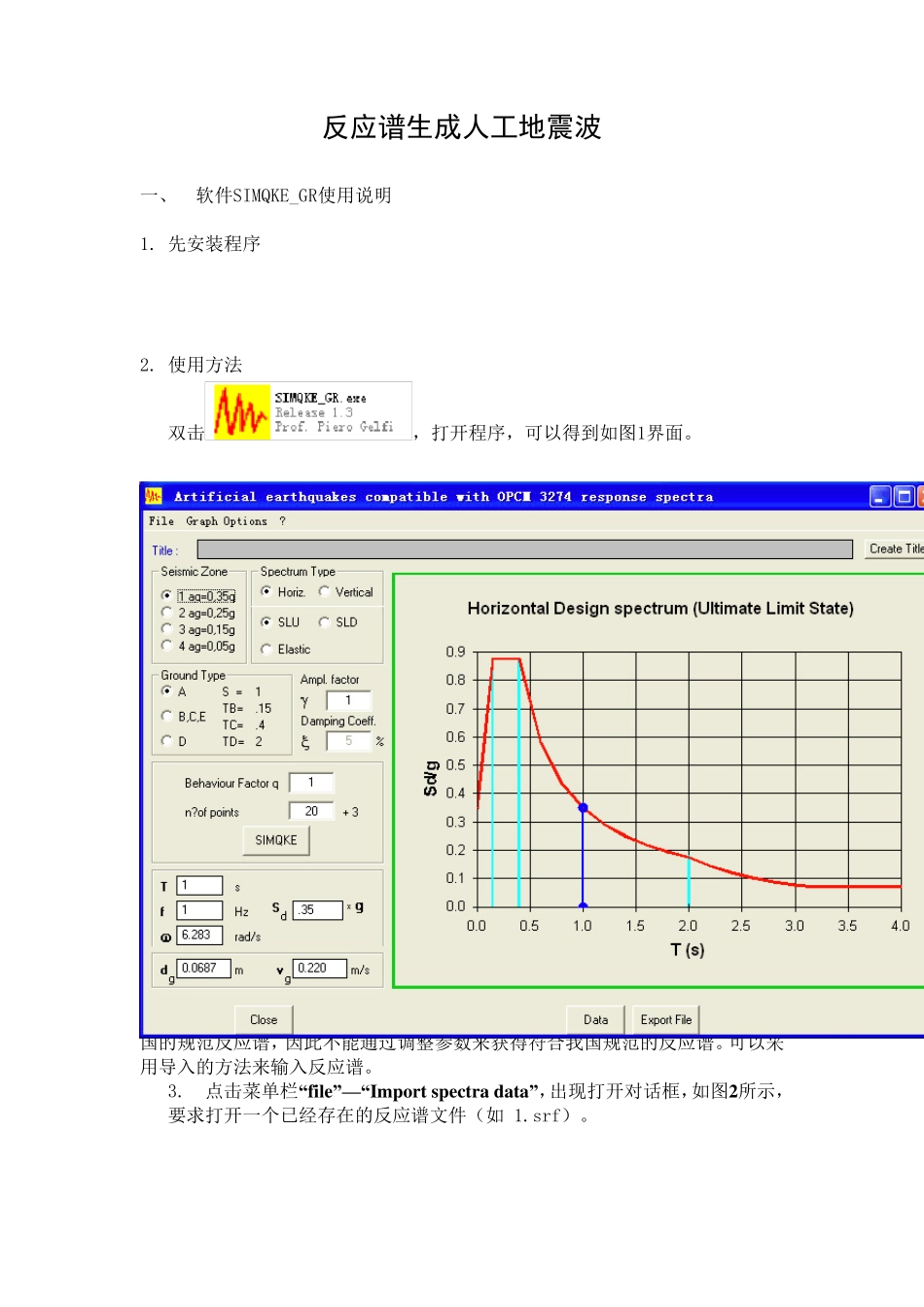

反应谱生成人工地震波 一、 软件SIMQKE_GR使用说明 1. 先安装程序 2. 使用方法 双击,打开程序,可以得到如图1界面。 图 1 程序开始界面 如图1所示,由于程序本身提供的反应谱是适用于欧洲规范的,不适合于我国的规范反应谱,因此不能通过调整参数来获得符合我国规范的反应谱。可以采用导入的方法来输入反应谱。 3. 点击菜单栏“file” — “Import spectra data” ,出现打开对话框,如图2所示,要求打开一个已经存在的反应谱文件(如 1.srf)。 图2 导入反应谱文件对话框 4. 文件格式如下所示(红字部分不能修改,注意反应谱单位为g),下面部分可以替换。 response spectrum time(s) acc(g) 0 0.1215 0.01 0.13635 0.02 0.1512 0.03 0.16605 0.04 0.1809 0.05 0.19575 0.06 0.2106 0.07 0.22545 0.08 0.2403 0.09 0.25515 0.1 0.27 0.15 0.27 0.2 0.27 0.25 0.27 0.3 0.27 0.35 0.27 0.4 0.27 0.45 0.27 0.5 0.243 0.6 0.2025 0.7 0.173571429 0.8 0.151875 0.9 0.135 1 0.1215 1.1 0.110454545 1.2 0.10125 1.3 0.093461538 1.4 0.086785714 1.5 0.081 1.6 0.0759375 1.7 0.071470588 1.8 0.0675 1.9 0.063947368 2 0.06075 2.1 0.057857143 2.2 0.055227273 2.3 0.052826087 2.4 0.050625 2.5 0.0486 2.6 0.046730769 2.7 0.045 2.8 0.043392857 2.9 0.041896552 3 0.0405 3.1 0.039193548 3.2 0.03796875 3.3 0.036818182 3.4 0.035735294 3.5 0.034714286 3.6 0.03375 3.7 0.032837838 3.8 0.031973684 3.9 0.031153846 4 0.030375 4.1 0.029634146 4.2 0.028928571 4.3 0.028255814 4.4 0.027613636 4.5 0.027 4.6 0.026413043 4.7 0.025851064 4.8 0.0253125 4.9 0.024795918 5 0.0243 5.1 0.023823529 5.2 0.023365385 5.3 0.022924528 5.4 0.0225 5.5 0.022090909 5.6 0.021696429 5.7 0.021315789 5.8 0.020948276 5.9 0.02059322 6 0.02025 6.1 0.019918033 6.2 0.019596774 6.3 0.019285714 6.4 0.018984375 6.5 0.018692308 6.6 0.018409091 6.7 0.018134328 6.8 0.017867647 6.9 0.017608696 7 0.017357143 7.1 0.017112676 7.2 0.016875 7.3 0.016643836 7.4 0.016418919 7.5 0.0162 7.6 0.015986842 7.7 ...
