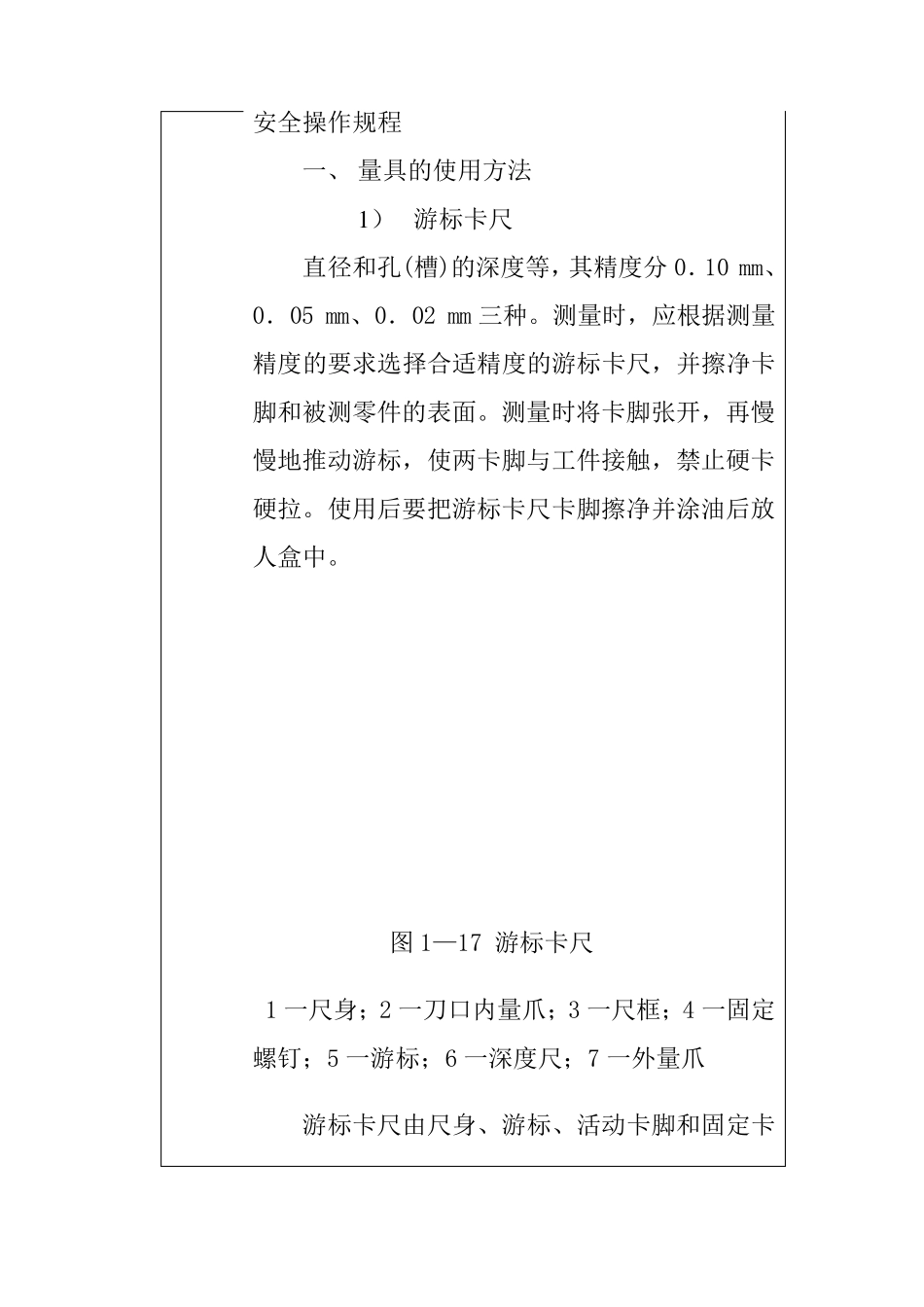

一、课题:工具、量具的使用 学时 二、目的要求 : 掌握工具、量具的使用、读数方法。 三、重点难点:量具的使用方法 四、教具与挂图 千分尺、百分表、内径百分表 五、课堂类型与方法 六、复习提问( 3 )分钟 七、布置作业(题目及来源) 八、参考书 编写日期 年 月 日 任课教师 审批意见 审批人签名 年 月 日 九、新课内容(附后) 安全操作规程 一、 量具的使用方法 1 ) 游标卡尺 直径和孔(槽)的深度等,其精度分0.10 mm、0.05 mm、0.02 mm 三种。测量时,应根据测量精度的要求选择合适精度的游标卡尺,并擦净卡脚和被测零件的表面。测量时将卡脚张开,再慢慢地推动游标,使两卡脚与工件接触,禁止硬卡硬拉。使用后要把游标卡尺卡脚擦净并涂油后放人盒中。 图1—17 游标卡尺 1 一尺身;2 一刀口内量爪;3 一尺框;4 一固定螺钉;5 一游标;6 一深度尺;7 一外量爪 游标卡尺由尺身、游标、活动卡脚和固定卡脚等组成。常用精度为0.10 mm 的游标卡尺如图l—17 所示,其尺身上每一刻度为l mm,游标上每一刻度表示 0.10 mm。读数时,先看游标上“0”刻度线对应的尺身刻度线读数,再找出游标上与尺身某-N 度线对得最齐的一条刻度线读数,测量的读数为尺身读数加上 0.1 倍的游标读数。 2)外径千分尺 外径千分尺是比游标卡尺更精密的量具,其精度为0.Ol mm。外径千分尺的规格按量程划分,常用的有 0~25 mm、25~50 mm、50~75 mm、75~100 mm、100~125 mm 等规格,使用时应按零件尺寸选择相应规格。 图1—17 外径千分尺的结构 1 一尺架、2--砧座、3 一测微螺杆、4 一锁紧装置、5--螺纹轴套 、 6 一固定套管、7--微分筒、8 一螺母、9--接头、l0 一测力装置 外径千分尺是比游标卡尺更精密的量具,其精度为0.Ol mm。外径千分尺的规格按量程划分,常用的有0~25 mm、25~50 mm、50~75 mm、75~100 mm、100~125 mm 等规格,使用时应按零件尺寸选择相应规格。外径千分尺的结构如图1—18 所示。使用外径千分尺前,应检查其精度,检查方法是旋动棘轮,当两个砧座靠拢时,棘轮发出两、三声“咔咔”的响声,此时,活动套管的前端应与固定套管的“0”刻度线对齐,同时活动套管的“0”刻度线还应与固定套管的基线对齐,否则需要进行调整。 注意:测量时应擦净两个砧座和工件表面,旋动砧座接触工件,直至棘轮发出两、三声“咔咔”的响声时方可读数。 A B ...
