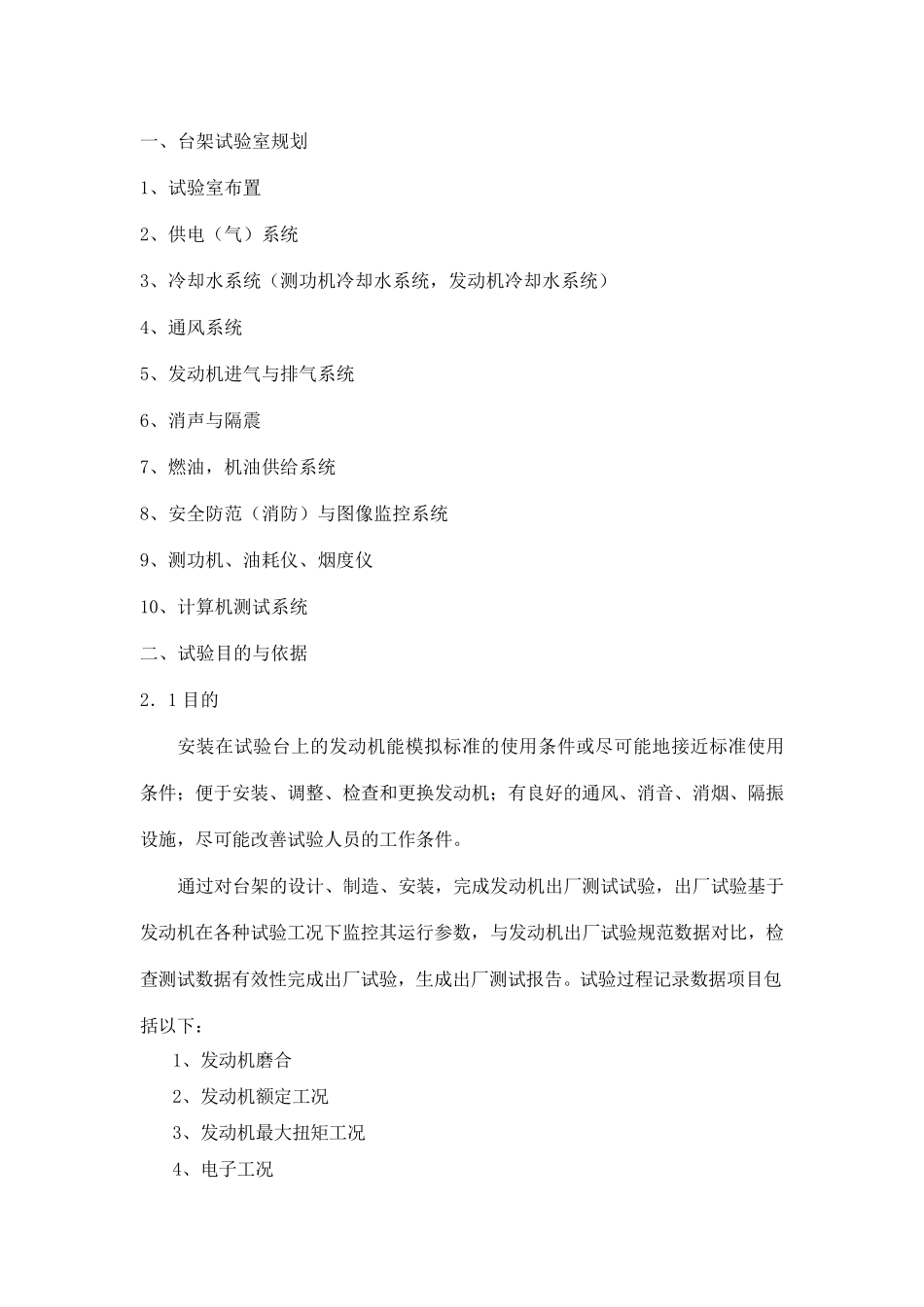

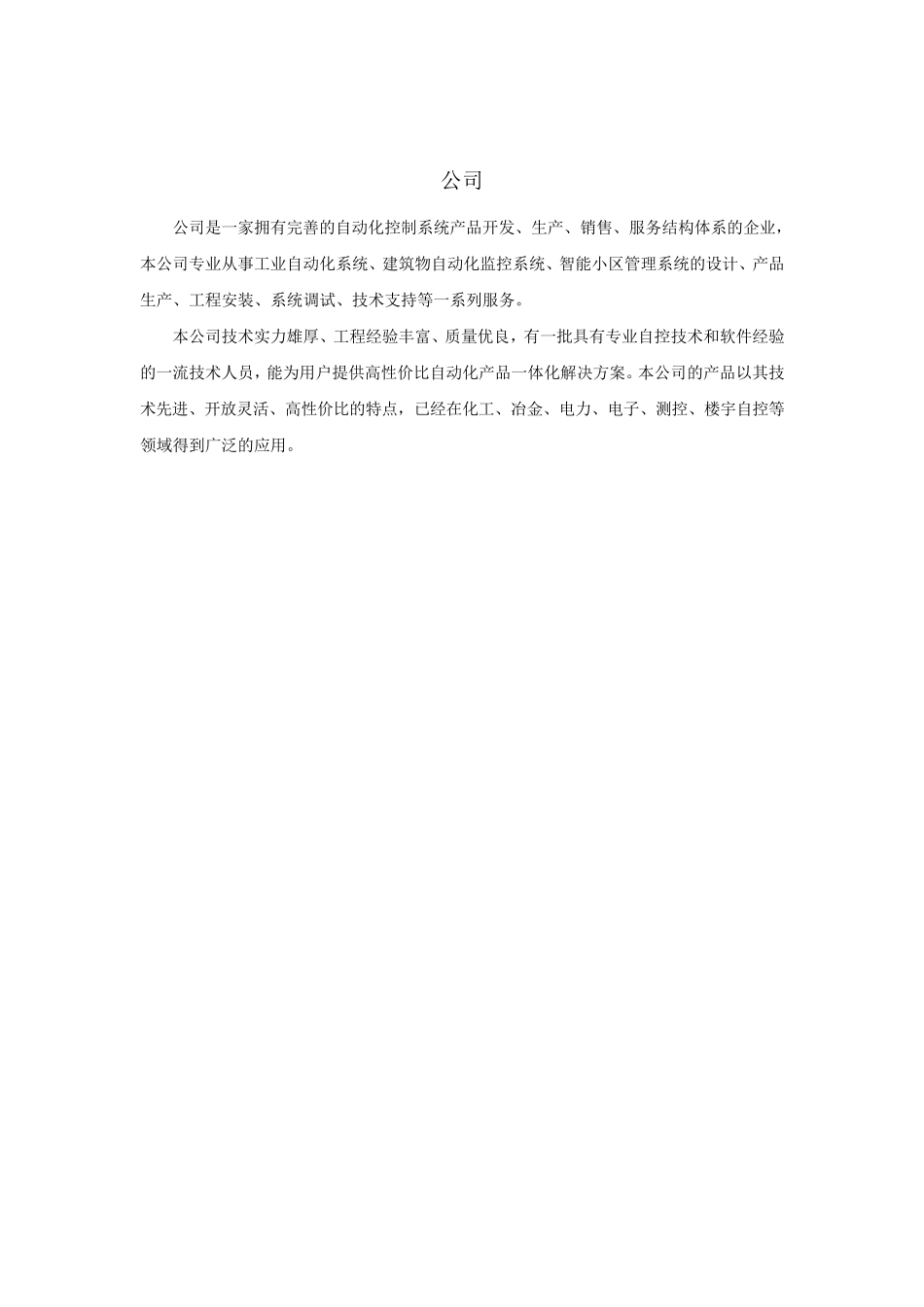

试验室柴油发动机试验台架 技 术 方 案 x x x x 公司 2 0 1 3 年 x x 月 x x 日 公司 公司是一家拥有完善的自动化控制系统产品开发、生产、销售、服务结构体系的企业，本公司专业从事工业自动化系统、建筑物自动化监控系统、智能小区管理系统的设计、产品生产、工程安装、系统调试、技术支持等一系列服务。 本公司技术实力雄厚、工程经验丰富、质量优良，有一批具有专业自控技术和软件经验的一流技术人员，能为用户提供高性价比自动化产品一体化解决方案。本公司的产品以其技术先进、开放灵活、高性价比的特点，已经在化工、冶金、电力、电子、测控、楼宇自控等领域得到广泛的应用。 一、台架试验室规划 1、试验室布置 2、供电（气）系统 3、冷却水系统（测功机冷却水系统，发动机冷却水系统） 4、通风系统 5、发动机进气与排气系统 6、消声与隔震 7、燃油，机油供给系统 8、安全防范（消防）与图像监控系统 9、测功机、油耗仪、烟度仪 10、计算机测试系统 二、试验目的与依据 2．1 目的 安装在试验台上的发动机能模拟标准的使用条件或尽可能地接近标准使用条件；便于安装、调整、检查和更换发动机；有良好的通风、消音、消烟、隔振设施，尽可能改善试验人员的工作条件。 通过对台架的设计、制造、安装，完成发动机出厂测试试验，出厂试验基于发动机在各种试验工况下监控其运行参数，与发动机出厂试验规范数据对比，检查测试数据有效性完成出厂试验，生成出厂测试报告。试验过程记录数据项目包括以下： 1、发动机磨合 2、发动机额定工况 3、发动机最大扭矩工况 4、电子工况 5、怠速工况 测试参数包括以下 序号 测量参数名称 测量范围 测量精度 备注 01 转速 0-7000r/min ±1rpm 02 扭矩 0-999N.m 0.5% 03 功率 计算 04 燃油消耗量 0.5% 油耗仪 05 外循环进水温度 0-200℃ 1% 06 外循环出水温度 0-200℃ 1% 07 测功机出水温度 0-200℃ 1% 08 发动机进水温度 0-200℃ 1% 09 发动机出水温度 0-200℃ 1% 10 进气温度 0-200℃ 1% 11 排气温度 0-1000℃ 1% K 热电偶 12 机油温度 0-200℃ 1% 13 燃油温度 0-200℃ 1% 14 排气背压 0-300kPa 2% 15 进气阻力 -100-100kPa 2% 16 机油压力 0-1000kPa 2% 17 主油道压力 0-1MP 2% 18 大气温度 0-100℃ 1% 19 相对湿度 0—100RH 1% 20 大气压力 2% 21 烟度 烟度仪 22 ...
