发变组继电保护调试方案

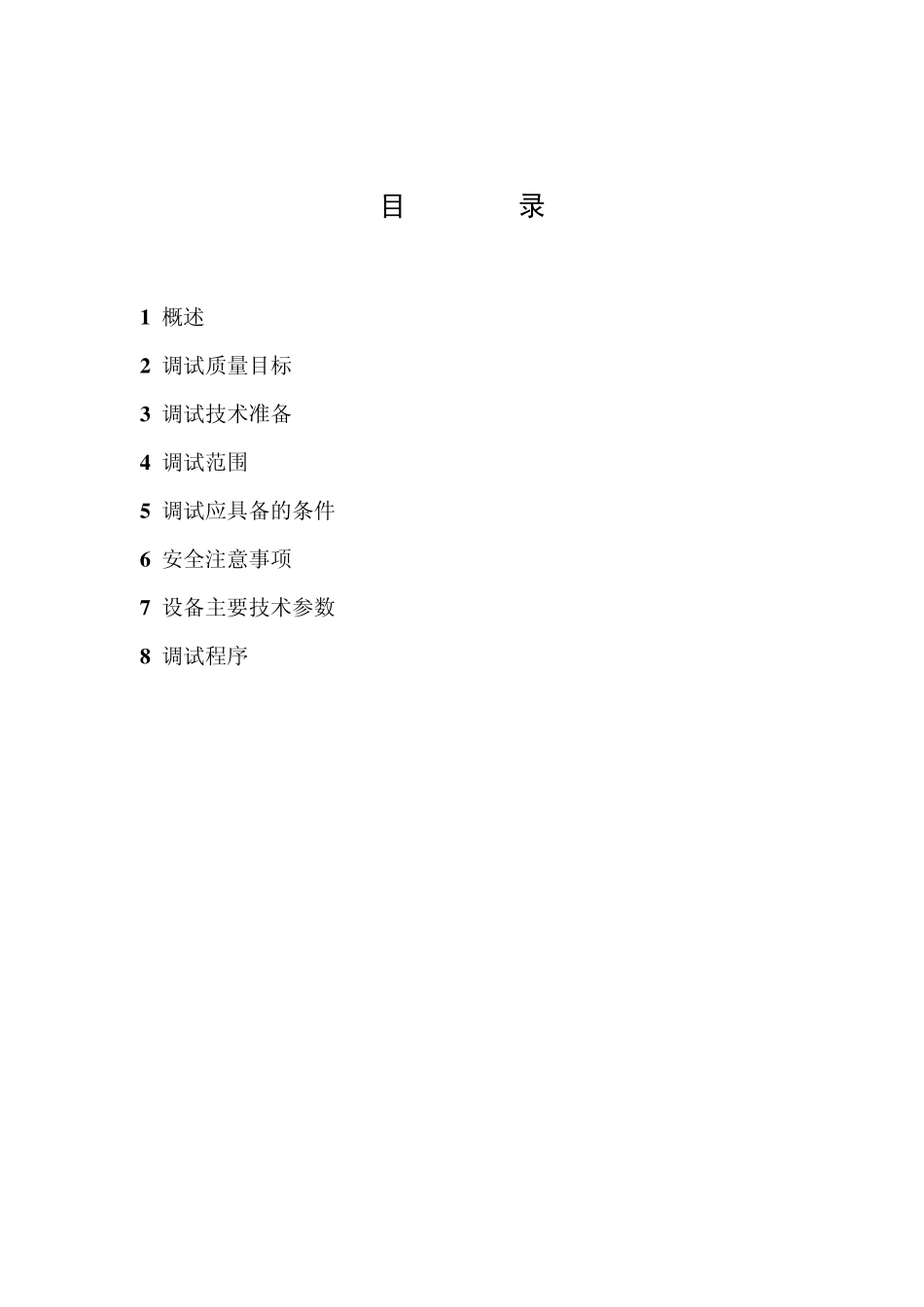

发变组继电保护调试方案_第1页
1/11

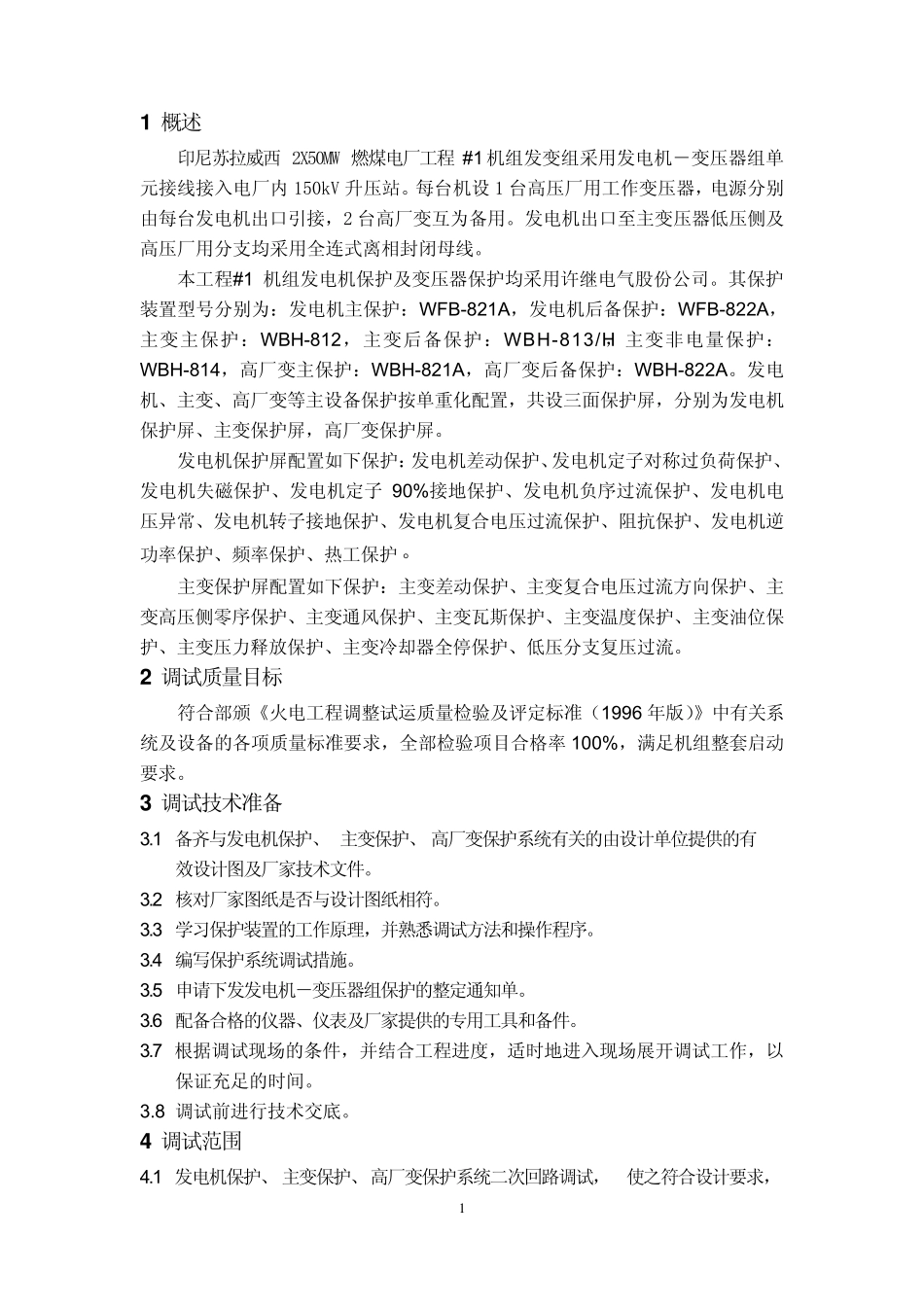

发变组继电保护调试方案_第2页
2/11

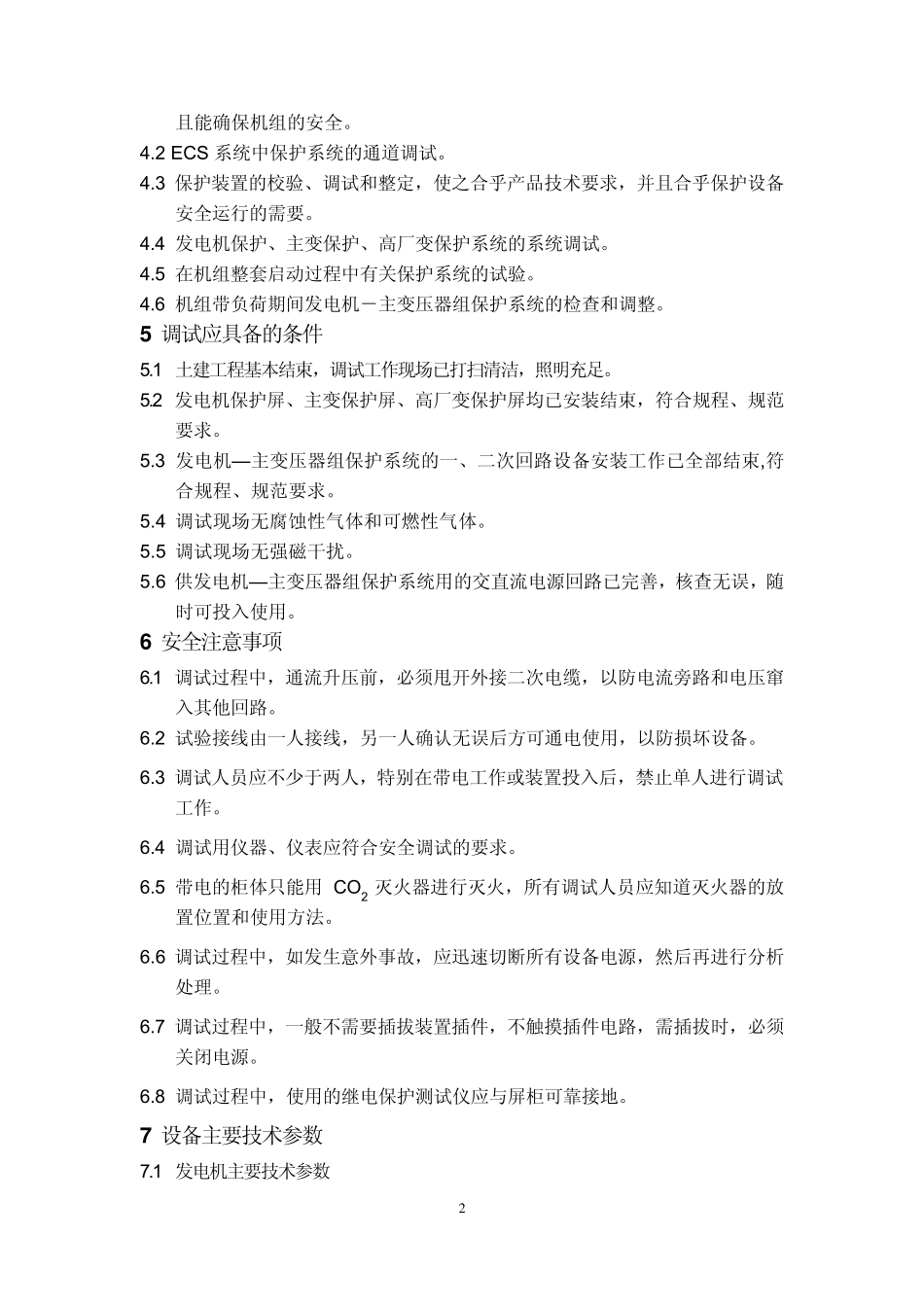

发变组继电保护调试方案_第3页
3/11
目 录 1 概述 2 调试质量目标 3 调试技术准备 4 调试范围 5 调试应具备的条件 6 安全注意事项 7 设备主要技术参数 8 调试程序 1 1 概述 印尼苏拉威西2X50MW 燃煤电厂工程#1 机组发变组采用发电机-变压器组单元接线接入电厂内150kV 升压站。每台机设1 台高压厂用工作变压器,电源分别由每台发电机出口引接,2 台高厂变互为备用。发电机出口至主变压器低压侧及高压厂用分支均采用全连式离相封闭母线。 本工程#1 机组发电机保护及变压器保护均采用许继电气股份公司。其保护装置型号分别为:发电机主保护:W FB-821A,发电机后备保护:W FB-822A,主变主保护:W BH-812,主变后备保护:W BH-813/H,主变非电量保护:W BH-814,高厂变主保护:W BH-821A,高厂变后备保护:W BH-822A。发电机、主变、高厂变等主设备保护按单重化配置,共设三面保护屏,分别为发电机保护屏、主变保护屏,高厂变保护屏。 发电机保护屏配置如下保护:发电机差动保护、发电机定子对称过负荷保护、发电机失磁保护、发电机定子 90%接地保护、发电机负序过流保护、发电机电压异常、发电机转子接地保护、发电机复合电压过流保护、阻抗保护、发电机逆功率保护、频率保护、热工保护。 主变保护屏配置如下保护:主变差动保护、主变复合电压过流方向保护、主变高压侧零序保护、主变通风保护、主变瓦斯保护、主变温度保护、主变油位保护、主变压力释放保护、主变冷却器全停保护、低压分支复压过流。 2 调试质量目标 符合部颁《火电工程调整试运质量检验及评定标准(1996 年版)》中有关系统及设备的各项质量标准要求,全部检验项目合格率 100%,满足机组整套启动要求。 3 调试技术准备 3.1 备齐与发电机保护、 主变保护、 高厂变保护系统有关的由设计单位提供的有效设计图及厂家技术文件。 3.2 核对厂家图纸是否与设计图纸相符。 3.3 学习保护装置的工作原理,并熟悉调试方法和操作程序。 3.4 编写保护系统调试措施。 3.5 申请下发发电机-变压器组保护的整定通知单。 3.6 配备合格的仪器、仪表及厂家提供的专用工具和备件。 3.7 根据调试现场的条件,并结合工程进度,适时地进入现场展开调试工作,以保证充足的时间。 3.8 调试前进行技术交底。 4 调试范围 4.1 发电机保护、 主变保护、高厂变保护系统二次回路调试,使之符合设计要求, 2 且能确保机组的安全。 4.2 ECS 系统中保护系统的通道调试。 4.3 ...
