GLCG矿用隔爆兼本质安全型超声波流量传感器说明书

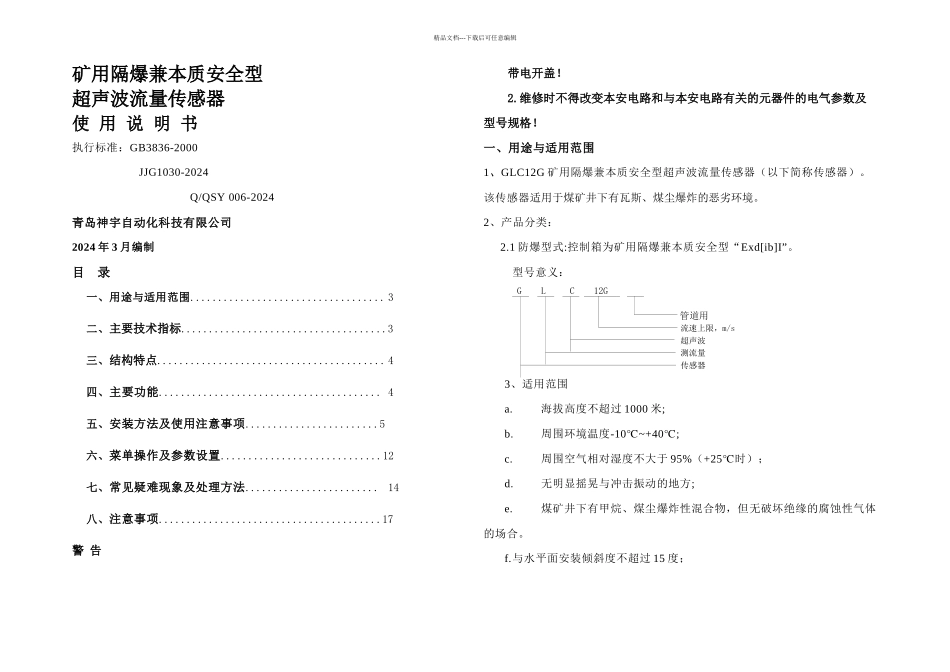

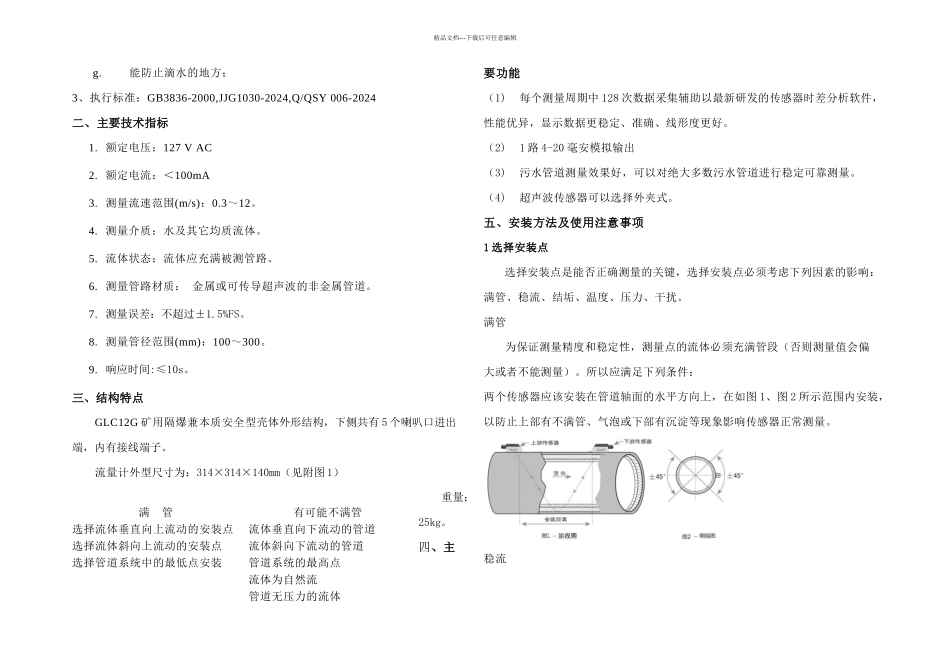

精品文档---下载后可任意编辑矿用隔爆兼本质安全型超声波流量传感器使 用 说 明 书执行标准：GB3836-2000JJG1030-2024 Q/QSY 006-2024青岛神宇自动化科技有限公司2024 年 3 月编制目 录一、用途与适用范围................................... 3二、主要技术指标.....................................3三、结构特点.........................................4四、主要功能........................................ 4五、安装方法及使用注意事项........................5六、菜单操作及参数设置.............................12七、常见疑难现象及处理方法........................ 14八、注意事项........................................17警 告带电开盖！2.维修时不得改变本安电路和与本安电路有关的元器件的电气参数及型号规格！一、用途与适用范围1、GLC12G 矿用隔爆兼本质安全型超声波流量传感器（以下简称传感器）。该传感器适用于煤矿井下有瓦斯、煤尘爆炸的恶劣环境。2、产品分类：2.1 防爆型式:控制箱为矿用隔爆兼本质安全型“Exd[ib]I”。型号意义：G L C 12G 管道用 流速上限，m/s 超声波 测流量 传感器3、适用范围a.海拔高度不超过 1000 米;b.周围环境温度-10~℃ +40;℃c.周围空气相对湿度不大于 95%（+25℃时）；d.无明显摇晃与冲击振动的地方;e.煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。f.与水平面安装倾斜度不超过 15 度；精品文档---下载后可任意编辑g.能防止滴水的地方；3、执行标准：GB3836-2000,JJG1030-2024,Q/QSY 006-2024二、主要技术指标1. 额定电压：127 V AC2. 额定电流：＜100mA3. 测量流速范围(m/s)：0.3～12。4. 测量介质：水及其它均质流体。5. 流体状态：流体应充满被测管路。6. 测量管路材质： 金属或可传导超声波的非金属管道。7. 测量误差：不超过±1.5%FS。8. 测量管径范围(mm)：100～300。9. 响应时间:≤10s。三、结构特点GLC12G 矿用隔爆兼本质安全型壳体外形结构，下侧共有 5 个喇叭口进出端，内有接线端子。流量计外型尺寸为：314×314×140mm（见附图 1）重量：25kg。四、主要功能（1)每个测量周期中 128 次数据采集辅助以最新研发的传感器时差分析软件，性能优异，显示数据更稳定、准确、线形度更好。（2)1 路 4-20 毫安模拟输出（3)污水管道测量效果好，可以对绝大多数污水管道进行稳定可靠测量。（4)超声波传感器...
