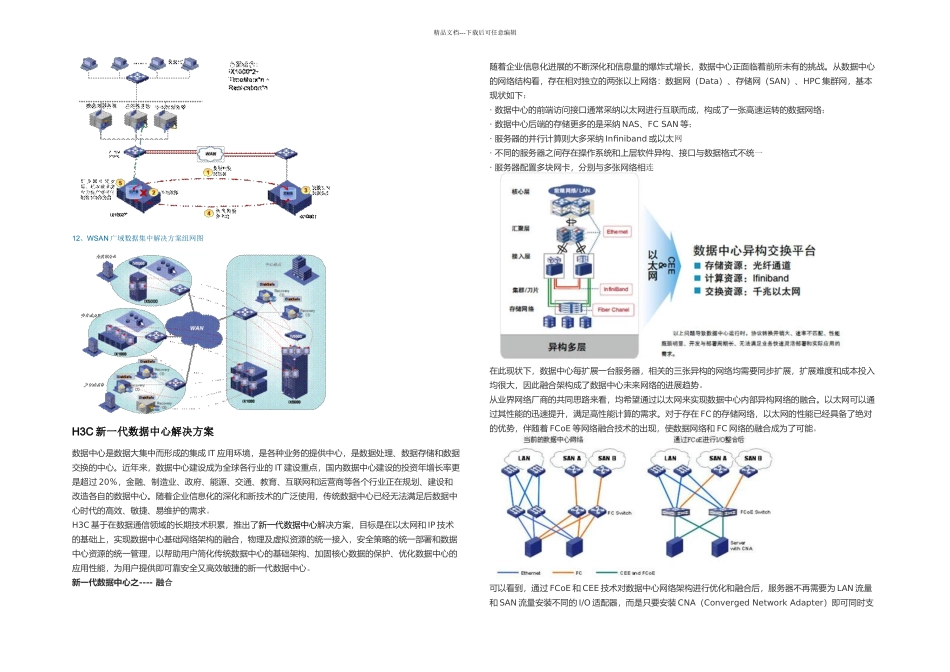

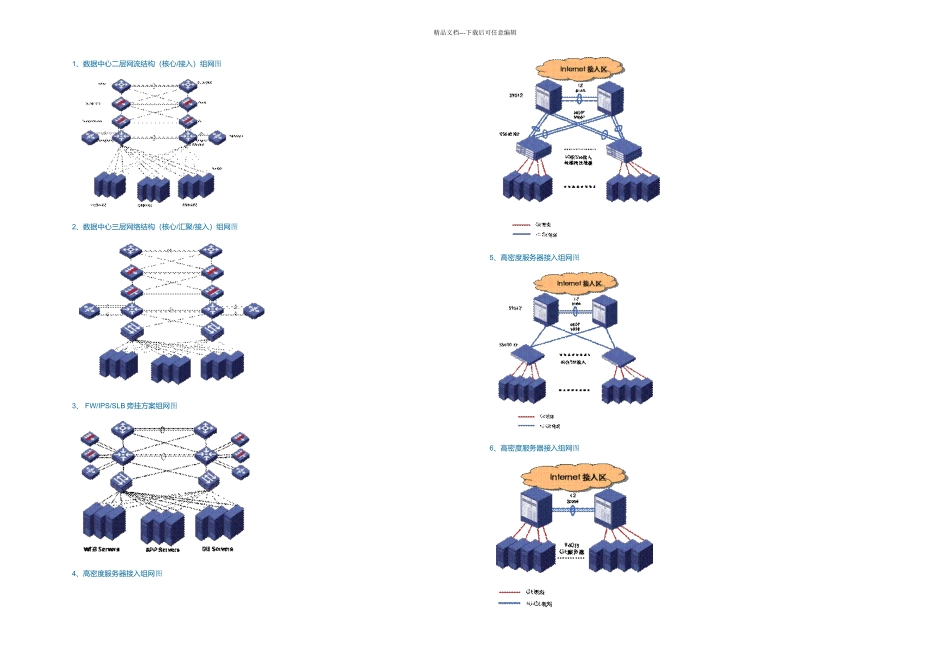

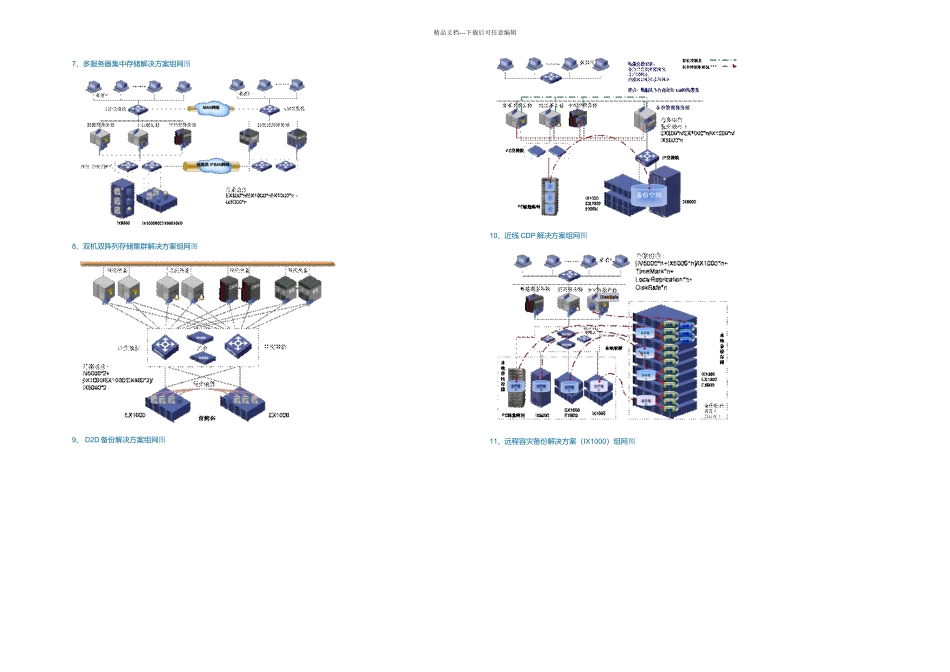

精品文档---下载后可任意编辑1、数据中心二层网流结构（核心/接入）组网图2、数据中心三层网络结构（核心/汇聚/接入）组网图3、 FW/IPS/SLB 旁挂方案组网图4、高密度服务器接入组网图5、高密度服务器接入组网图6、高密度服务器接入组网图精品文档---下载后可任意编辑7、多服务器集中存储解决方案组网图8、双机双阵列存储集群解决方案组网图9、 D2D 备份解决方案组网图10、近线 CDP 解决方案组网图11、远程容灾备份解决方案（IX1000）组网图精品文档---下载后可任意编辑12、WSAN 广域数据集中解决方案组网图H3C 新一代数据中心解决方案数据中心是数据大集中而形成的集成 IT 应用环境，是各种业务的提供中心，是数据处理、数据存储和数据交换的中心。近年来，数据中心建设成为全球各行业的 IT 建设重点，国内数据中心建设的投资年增长率更是超过 20％，金融、制造业、政府、能源、交通、教育、互联网和运营商等各个行业正在规划、建设和改造各自的数据中心。随着企业信息化的深化和新技术的广泛使用，传统数据中心已经无法满足后数据中心时代的高效、敏捷、易维护的需求。H3C 基于在数据通信领域的长期技术积累，推出了新一代数据中心解决方案，目标是在以太网和 IP 技术的基础上，实现数据中心基础网络架构的融合，物理及虚拟资源的统一接入，安全策略的统一部署和数据中心资源的统一管理，以帮助用户简化传统数据中心的基础架构、加固核心数据的保护、优化数据中心的应用性能，为用户提供即可靠安全又高效敏捷的新一代数据中心。新一代数据中心之---- 融合随着企业信息化进展的不断深化和信息量的爆炸式增长，数据中心正面临着前所未有的挑战。从数据中心的网络结构看，存在相对独立的两张以上网络：数据网（Data）、存储网（SAN）、HPC 集群网，基本现状如下：· 数据中心的前端访问接口通常采纳以太网进行互联而成，构成了一张高速运转的数据网络；· 数据中心后端的存储更多的是采纳 NAS、FC SAN 等；· 服务器的并行计算则大多采纳 Infiniband 或以太网· 不同的服务器之间存在操作系统和上层软件异构、接口与数据格式不统一· 服务器配置多块网卡，分别与多张网络相连 在此现状下，数据中心每扩展一台服务器，相关的三张异构的网络均需要同步扩展，扩展难度和成本投入均很大，因此融合架构成了数据中心未来网络的进展趋势。从业界网络厂商的共同思路来看，均希望通过以太网来实现数据中心内部异构网络的融合。以...
