HFSS仿真对称阵子天线

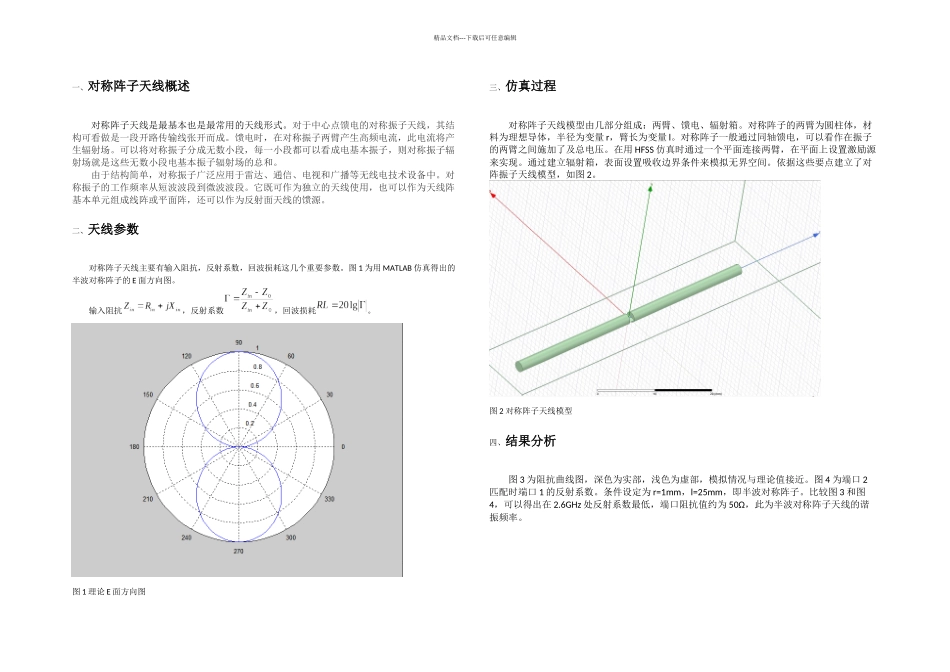

HFSS仿真对称阵子天线_第1页
1/3

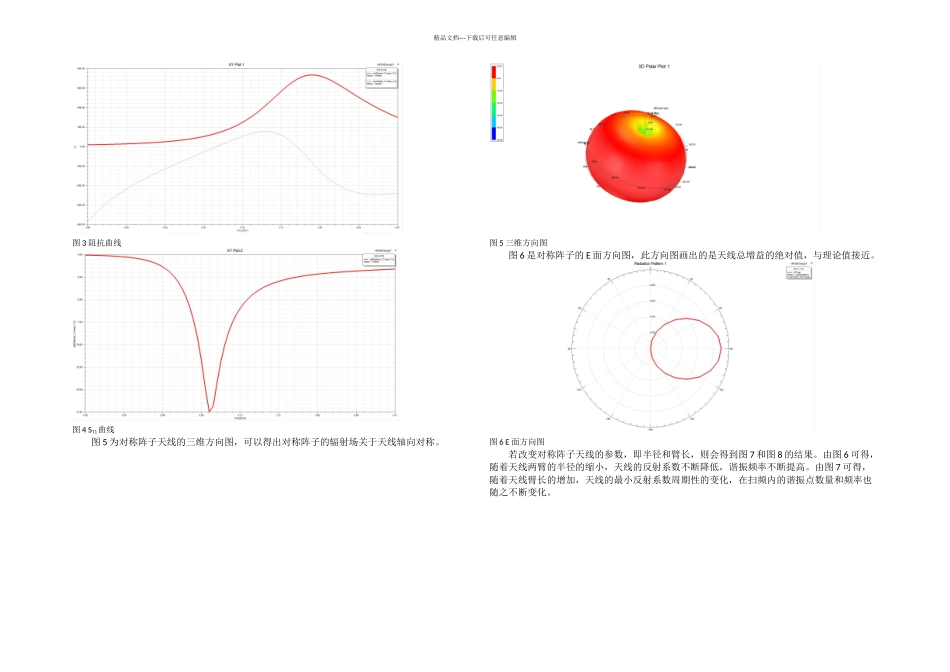

HFSS仿真对称阵子天线_第2页
2/3

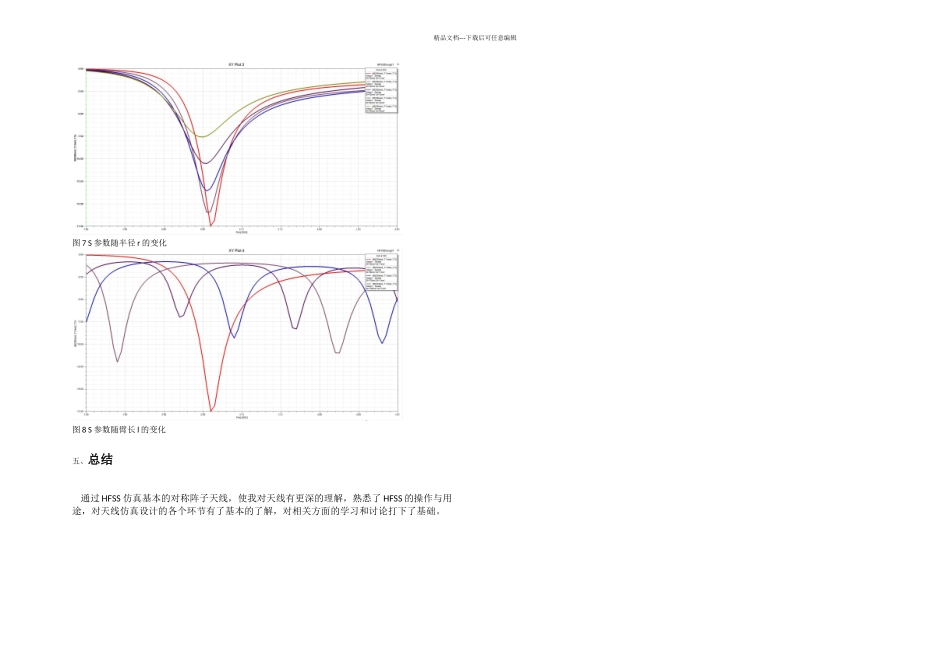

HFSS仿真对称阵子天线_第3页
3/3
精品文档---下载后可任意编辑一、对称阵子天线概述对称阵子天线是最基本也是最常用的天线形式。对于中心点馈电的对称振子天线,其结构可看做是一段开路传输线张开而成。馈电时,在对称振子两臂产生高频电流,此电流将产生辐射场。可以将对称振子分成无数小段,每一小段都可以看成电基本振子,则对称振子辐射场就是这些无数小段电基本振子辐射场的总和。由于结构简单,对称振子广泛应用于雷达、通信、电视和广播等无线电技术设备中。对称振子的工作频率从短波波段到微波波段。它既可作为独立的天线使用,也可以作为天线阵基本单元组成线阵或平面阵,还可以作为反射面天线的馈源。二、天线参数对称阵子天线主要有输入阻抗,反射系数,回波损耗这几个重要参数。图 1 为用 MATLAB 仿真得出的半波对称阵子的 E 面方向图。输入阻抗,反射系数,回波损耗。图 1 理论 E 面方向图三、仿真过程对称阵子天线模型由几部分组成:两臂、馈电、辐射箱。对称阵子的两臂为圆柱体,材料为理想导体,半径为变量 r,臂长为变量 l。对称阵子一般通过同轴馈电,可以看作在振子的两臂之间施加了及总电压。在用 HFSS 仿真时通过一个平面连接两臂,在平面上设置激励源来实现。通过建立辐射箱,表面设置吸收边界条件来模拟无界空间。依据这些要点建立了对阵振子天线模型,如图 2。图 2 对称阵子天线模型四、结果分析图 3 为阻抗曲线图,深色为实部,浅色为虚部,模拟情况与理论值接近。图 4 为端口 2匹配时端口 1 的反射系数。条件设定为 r=1mm,l=25mm,即半波对称阵子。比较图 3 和图4,可以得出在 2.6GHz 处反射系数最低,端口阻抗值约为 50Ω,此为半波对称阵子天线的谐振频率。精品文档---下载后可任意编辑图 3 阻抗曲线图 4 S11曲线图 5 为对称阵子天线的三维方向图,可以得出对称阵子的辐射场关于天线轴向对称。图 5 三维方向图图 6 是对称阵子的 E 面方向图,此方向图画出的是天线总增益的绝对值,与理论值接近。图 6 E 面方向图若改变对称阵子天线的参数,即半径和臂长,则会得到图 7 和图 8 的结果。由图 6 可得,随着天线两臂的半径的缩小,天线的反射系数不断降低,谐振频率不断提高。由图 7 可得,随着天线臂长的增加,天线的最小反射系数周期性的变化,在扫频内的谐振点数量和频率也随之不断变化。精品文档---下载后可任意编辑图 7 S 参数随半径 r 的变化图 8 S 参数随臂长 l 的变化五、总结 ...
