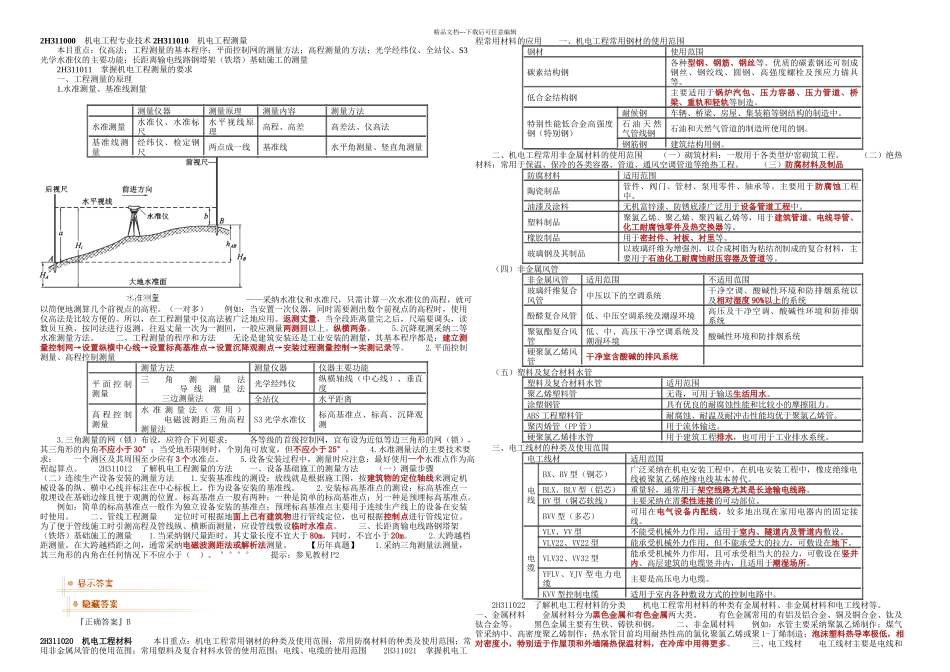

精品文档---下载后可任意编辑2H311000 机电工程专业技术 2H311010 机电工程测量 本目重点：仪高法；工程测量的基本程序；平面控制网的测量方法；高程测量的方法；光学经纬仪、全站仪、S3光学水准仪的主要功能；长距离输电线路钢塔架（铁塔）基础施工的测量 2H311011 掌握机电工程测量的要求 一、工程测量的原理 1.水准测量、基准线测量测量仪器测量原理测量内容测量方法水准测量水准仪、水准标尺水平视线原理高程、高差高差法、仪高法基准线测量经纬仪、检定钢尺两点成一线基准线水平角测量、竖直角测量——采纳水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。（一对多） 例如：当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法是比较方便的。所以，在工程测量中仪高法被广泛地应用。返测丈量，当全段距离量完之后，尺端要调头，读数员互换，按同法进行返测，往返丈量一次为一测回，一般应测量两测回以上。纵横两条。 5.沉降观测采纳二等水准测量方法。 二、工程测量的程序和方法 无论是建筑安装还是工业安装的测量，其基本程序都是：建立测量控制网→设置纵横中心线→设置标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。 2.平面控制测量、高程控制测量测量方法测量仪器仪器主要功能平 面 控 制测量三角测量法 导 线 测 量 法 三边测量法光学经纬仪纵横轴线（中心线）、垂直度全站仪水平距离高 程 控 制测量水 准 测 量 法 （ 常 用 ） 电磁波测距三角高程测量法S3 光学水准仪标高基准点、标高、沉降观测 3.三角测量的网（锁）布设，应符合下列要求： 各等级的首级控制网，宜布设为近似等边三角形的网（锁），其三角形的内角不应小于 30°；当受地形限制时，个别角可放宽，但不应小于 25°。 4.水准测量法的主要技术要求： 一个测区及其周围至少应有 3 个水准点。 5.设备安装过程中，测量时应注意：最好使用一个水准点作为高程起算点。 2H311012 了解机电工程测量的方法 一、设备基础施工的测量方法 （一）测量步骤 （二）连续生产设备安装的测量方法 1.安装基准线的测设：放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。 2.安装标高基准点的测设：标高基准点一般埋设在基础边缘且便于观测的位置。标高基准点一般有两种：一种是简单的标高基准点；另一种是预埋标高...
