j缆索吊装施工方案

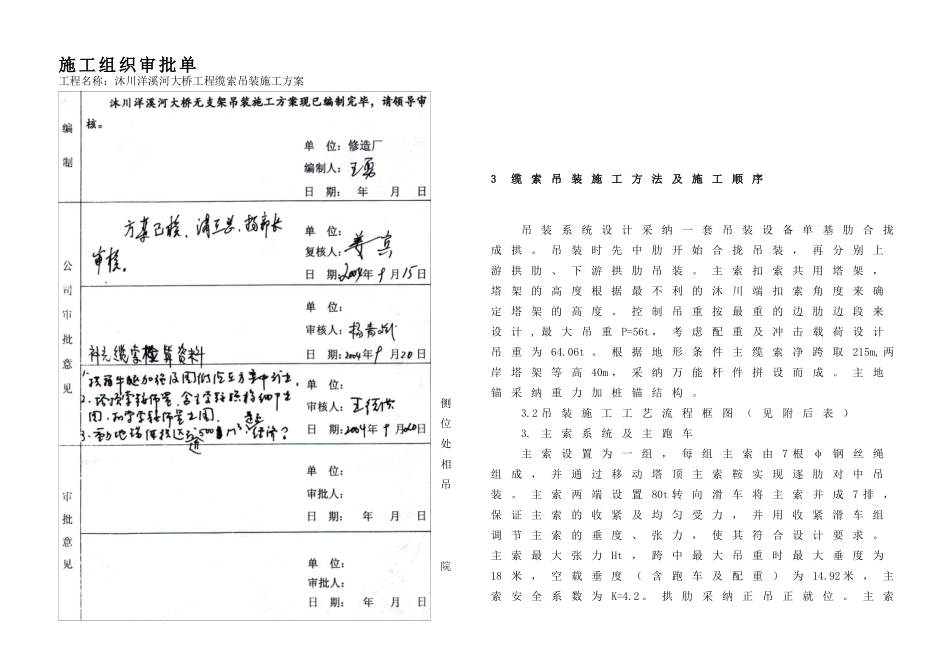

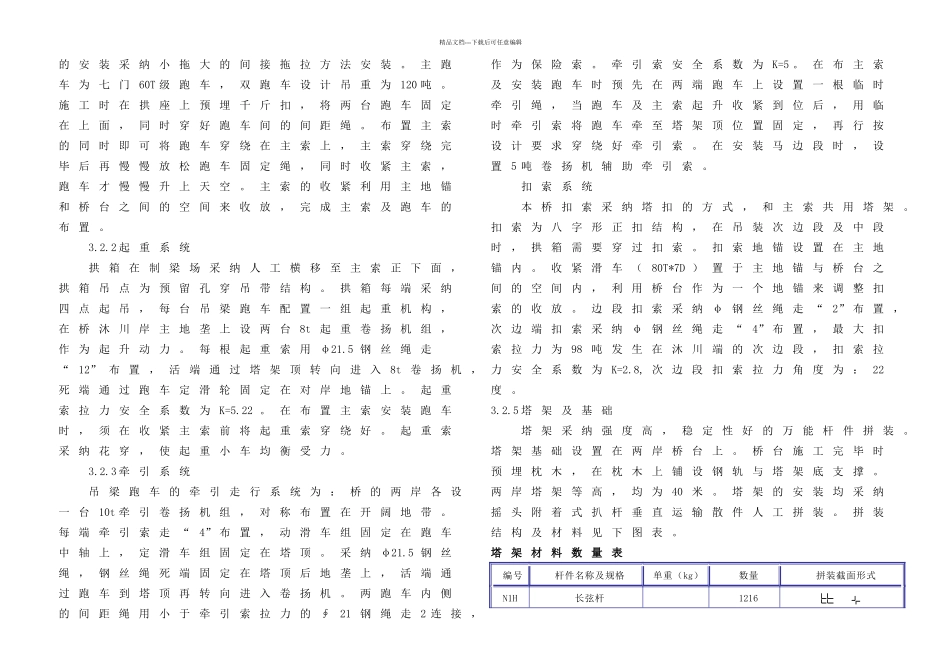

施工组织审批单工程名称：沐川洋溪河大桥工程缆索吊装施工方案目 录1 工 程 概 况22 编 制 依 据 0 3 缆 索 吊 装 施 工 方 法 及 施 工 顺 序 0 4 吊 装 准 备 2 5 吊 装 观 测 5 6 拱 箱 吊 装 工 艺 5 7 吊 装 质 量 保 证 措 施 7 8 吊 装 安 全 保 证 措 施 7 9 缆 索 吊 装 计 算 参 数 14 10 主 地 锚 计 算 16 1 工 程 概 况1.1 沐 川 洋 溪 河 大 桥 位 于 舟 坝 镇 马 边 河 西 侧支 流 洋 溪 河 谷 两 岸 ， 为 深 切 割 中 低 山 貌 ， 桥 位区 地 势 总 体 西 高 东 低 ， 谷 坡 上 缓 下 陡 ， 桥 位 处谷 坡 坡 顶 标 高 约476 米 ， 河 床 底 标 高 约380 米 ， 相对 高 差 约96 米 。 本 施 工 组 织 设 计 为 桥 梁 缆 索 吊装 施 工 工 程 。2 编 制 依 据2.1 四 川 省 交 通 厅 公 路 规 划 勘 察 设 计 讨 论 院设 计 的 沐 川 县 洋 溪 大 桥 施 工 设 计 图 。2.2 现 场 勘 察 调 查 。3 缆 索 吊 装 施 工 方 法 及 施 工 顺 序吊 装 系 统 设 计 采 纳 一 套 吊 装 设 备 单 基 肋 合 拢成 拱 。 吊 装 时 先 中 肋 开 始 合 拢 吊 装 ， 再 分 别 上游 拱 肋 、 下 游 拱 肋 吊 装 。 主 索 扣 索 共 用 塔 架 ，塔 架 的 高 度 根 据 最 不 利 的 沐 川 端 扣 索 角 度 来 确定 塔 架 的 高 度 。 控 制 吊 重 按 最 重 的 边 肋 边 段 来设 计, 最 大 吊 重P=56t ， 考 虑 配 重 及 冲 击 载 荷 设 计吊 重 为64.06t 。 根 据 地 形 条 件 主 缆 索 净 跨 取215m, 两岸 塔 架 等 高40m ， 采 纳 万 能 杆 件 拼 设 而 成 。 主 地锚 采 纳 重 力 加 桩 锚 结 构 。3.2 吊 装 施 工 工 艺 流 程 框 图 （ 见 附 后 表 ）3.主 索 系 统 及 主 跑 车主 索 设 置 为 一 组 ， 每 组 主 索 由7 根φ 钢 丝 绳组 成 ， 并 通 过 移 动 塔 顶 主 索 鞍 实 现 逐 肋 对 中 吊装 。 主 索 两 端 设 置80t 转 向 滑 车 将 主 索...
