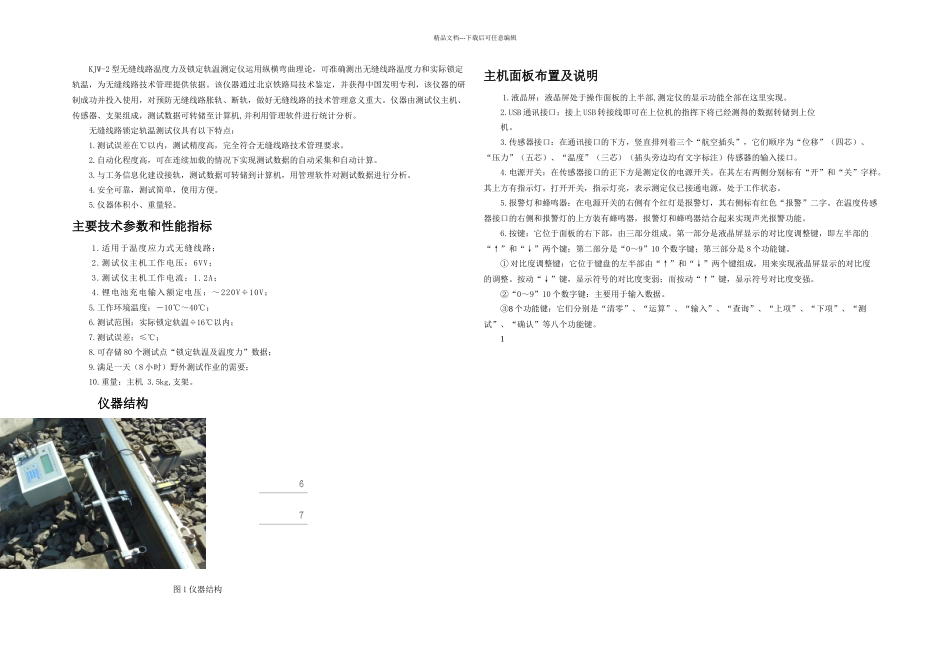

精品文档---下载后可任意编辑KJW-2 型无缝线路温度力及锁定轨温测定仪运用纵横弯曲理论，可准确测出无缝线路温度力和实际锁定轨温，为无缝线路技术管理提供依据。该仪器通过北京铁路局技术鉴定，并获得中国发明专利，该仪器的研制成功并投入使用，对预防无缝线路胀轨、断轨，做好无缝线路的技术管理意义重大。仪器由测试仪主机、传感器、支架组成，测试数据可转储至计算机,并利用管理软件进行统计分析。无缝线路锁定轨温测试仪具有以下特点：1.测试误差在℃以内，测试精度高，完全符合无缝线路技术管理要求。2.自动化程度高，可在连续加载的情况下实现测试数据的自动采集和自动计算。3.与工务信息化建设接轨，测试数据可转储到计算机，用管理软件对测试数据进行分析。4.安全可靠，测试简单，使用方便。5.仪器体积小、重量轻。主要技术参数和性能指标1.适用于温度应力式无缝线路；2.测试仪主机工作电压：6VV；3.测试仪主机工作电流：1.2A；4.锂电池充电输入额定电压：～220V10V；5.工作环境温度：－10℃～40℃；6.测试范围：实际锁定轨温16℃以内；7.测试误差：≤℃；8.可存储 80 个测试点“锁定轨温及温度力”数据；9.满足一天（8 小时）野外测试作业的需要；10.重量：主机 3.5kg,支架。仪器结构图 1 仪器结构主机面板布置及说明1.液晶屏：液晶屏处于操作面板的上半部,测定仪的显示功能全部在这里实现。2.USB 通讯接口：接上 USB 转接线即可在上位机的指挥下将已经测得的数据转储到上位机。3.传感器接口：在通讯接口的下方，竖直排列着三个“航空插头”，它们顺序为“位移”（四芯）、“压力”（五芯）、“温度”（三芯）（插头旁边均有文字标注）传感器的输入接口。4.电源开关：在传感器接口的正下方是测定仪的电源开关。在其左右两侧分别标有“开”和“关”字样。其上方有指示灯，打开开关，指示灯亮，表示测定仪已接通电源，处于工作状态。5.报警灯和蜂鸣器：在电源开关的右侧有个红灯是报警灯，其右侧标有红色“报警”二字。在温度传感器接口的右侧和报警灯的上方装有蜂鸣器，报警灯和蜂鸣器结合起来实现声光报警功能。6.按键：它位于面板的右下部，由三部分组成。第一部分是液晶屏显示的对比度调整键，即左半部的“↑”和“↓”两个键；第二部分是“0～9”10 个数字键；第三部分是 8 个功能键。① 对比度调整键：它位于键盘的左半部由“↑”和“↓”两个键组成，用来实现液晶屏显示的对比度的调整。按动“↓”键，显示符号...
