kV仿真变电站运行规程简化

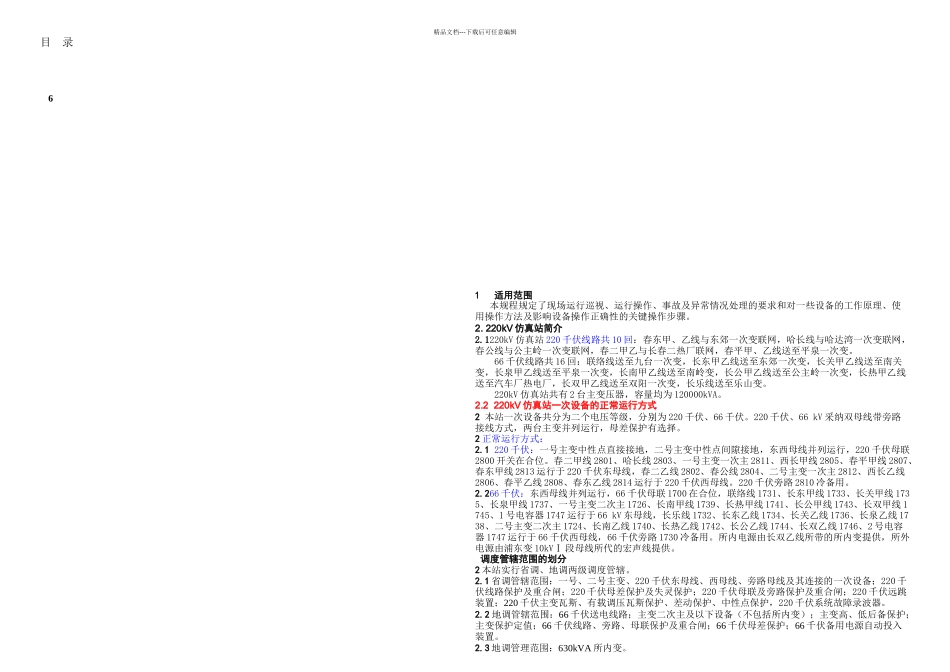

精品文档---下载后可任意编辑 目录61 适用范围本规程规定了现场运行巡视、运行操作、事故及异常情况处理的要求和对一些设备的工作原理、使用操作方法及影响设备操作正确性的关键操作步骤。2. 220kV 仿真站简介2.1220kV 仿真站 220 千伏线路共 10 回：春东甲、乙线与东郊一次变联网，哈长线与哈达湾一次变联网，春公线与公主岭一次变联网，春二甲乙与长春二热厂联网，春平甲、乙线送至平泉一次变。66 千伏线路共 16 回：联络线送至九台一次变，长东甲乙线送至东郊一次变，长关甲乙线送至南关变，长泉甲乙线送至平泉一次变，长南甲乙线送至南岭变，长公甲乙线送至公主岭一次变，长热甲乙线送至汽车厂热电厂，长双甲乙线送至双阳一次变，长乐线送至乐山变。220kV 仿真站共有 2 台主变压器，容量均为 120000kVA。2.2 220kV 仿真站一次设备的正常运行方式2 本站一次设备共分为二个电压等级，分别为 220 千伏、66 千伏。220 千伏、66 kV 采纳双母线带旁路接线方式，两台主变并列运行，母差保护有选择。2 正常运行方式：2.1 220 千伏：一号主变中性点直接接地，二号主变中性点间隙接地，东西母线并列运行，220 千伏母联2800 开关在合位。春二甲线 2801、哈长线 2803、一号主变一次主 2811、西长甲线 2805、春平甲线 2807、春东甲线 2813 运行于 220 千伏东母线，春二乙线 2802、春公线 2804、二号主变一次主 2812、西长乙线2806、春平乙线 2808、春东乙线 2814 运行于 220 千伏西母线。220 千伏旁路 2810 冷备用。2.266 千伏：东西母线并列运行，66 千伏母联 1700 在合位，联络线 1731、长东甲线 1733、长关甲线 1735、长泉甲线 1737、一号主变二次主 1726、长南甲线 1739、长热甲线 1741、长公甲线 1743、长双甲线 1745、1 号电容器 1747 运行于 66 kV 东母线，长乐线 1732、长东乙线 1734、长关乙线 1736、长泉乙线 1738、二号主变二次主 1724、长南乙线 1740、长热乙线 1742、长公乙线 1744、长双乙线 1746、2 号电容器 1747 运行于 66 千伏西母线，66 千伏旁路 1730 冷备用。所内电源由长双乙线所带的所内变提供，所外电源由浦东变 10kVⅠ 段母线所代的宏声线提供。 调度管辖范围的划分2 本站实行省调、地调两级调度管辖。2.1 省调管辖范围：一号、二号主变、220 千伏东母线、西母线、旁路母线及其连接的一次设备；220 千伏线路保护及重合闸；220 千...
