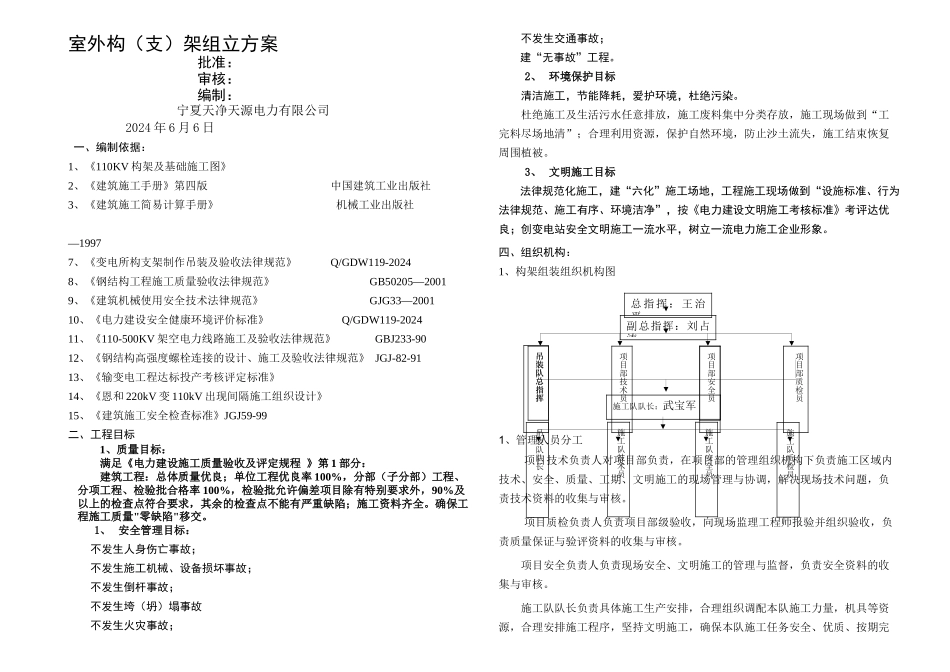

室外构（支）架组立方案批准：审核：编制：宁夏天净天源电力有限公司 2024 年 6 月 6 日一、编制依据：1、《110KV 构架及基础施工图》 2、《建筑施工手册》第四版 中国建筑工业出版社3、《建筑施工简易计算手册》 机械工业出版社—19977、《变电所构支架制作吊装及验收法律规范》 Q/GDW119-2024 8、《钢结构工程施工质量验收法律规范》 GB50205—20019、《建筑机械使用安全技术法律规范》 GJG33—200110、《电力建设安全健康环境评价标准》 Q/GDW119-202411、《110-500KV 架空电力线路施工及验收法律规范》 GBJ233-9012、《钢结构高强度螺栓连接的设计、施工及验收法律规范》 JGJ-82-9113、《输变电工程达标投产考核评定标准》14、《恩和 220kV 变 110kV 出现间隔施工组织设计》15、《建筑施工安全检查标准》JGJ59-99二、工程目标1、质量目标：满足《电力建设施工质量验收及评定规程 》第 1 部分：建筑工程：总体质量优良；单位工程优良率 100%，分部（子分部）工程、分项工程、检验批合格率 100%，检验批允许偏差项目除有特别要求外，90%及以上的检查点符合要求，其余的检查点不能有严重缺陷；施工资料齐全。确保工程施工质量"零缺陷"移交。1、 安全管理目标：不发生人身伤亡事故；不发生施工机械、设备损坏事故；不发生倒杆事故；不发生垮（坍）塌事故不发生火灾事故；不发生交通事故；建“无事故”工程。2、 环境保护目标清洁施工，节能降耗，爱护环境，杜绝污染。杜绝施工及生活污水任意排放，施工废料集中分类存放，施工现场做到“工完料尽场地清”；合理利用资源，保护自然环境，防止沙土流失，施工结束恢复周围植被。3、 文明施工目标法律规范化施工，建“六化”施工场地，工程施工现场做到“设施标准、行为法律规范、施工有序、环境洁净”，按《电力建设文明施工考核标准》考评达优良；创变电站安全文明施工一流水平，树立一流电力施工企业形象。四、组织机构：1、构架组装组织机构图1、管理人员分工 项目技术负责人对项目部负责，在项目部的管理组织机构下负责施工区域内技术、安全、质量、工期、文明施工的现场管理与协调，解决现场技术问题，负责技术资料的收集与审核。 项目质检负责人负责项目部级验收，向现场监理工程师报验并组织验收，负责质量保证与验评资料的收集与审核。项目安全负责人负责现场安全、文明施工的管理与监督，负责安全资料的收集与审核。施工队队长负责具体施工生产安排，合理组...
