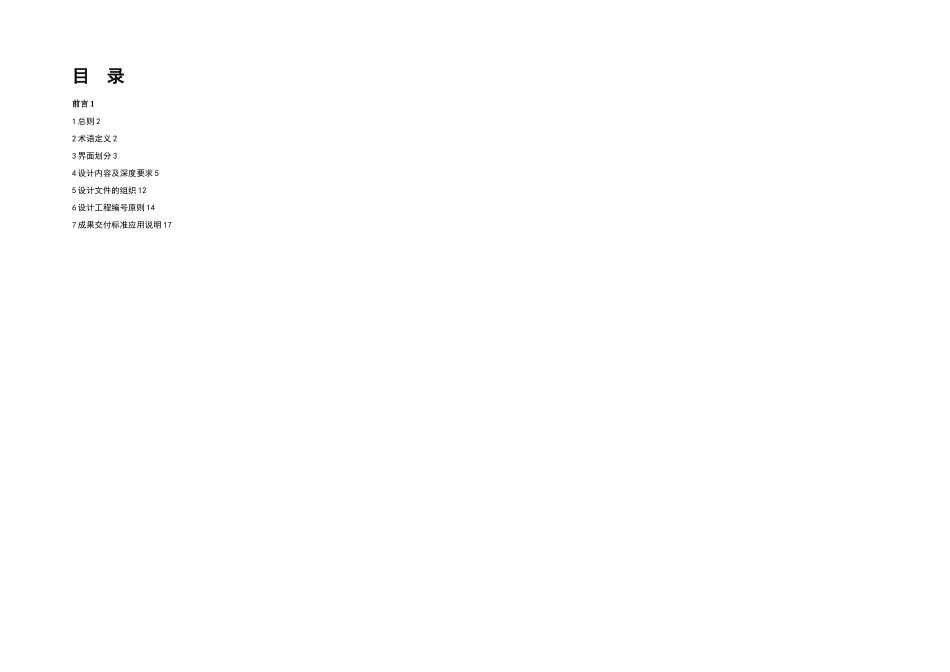

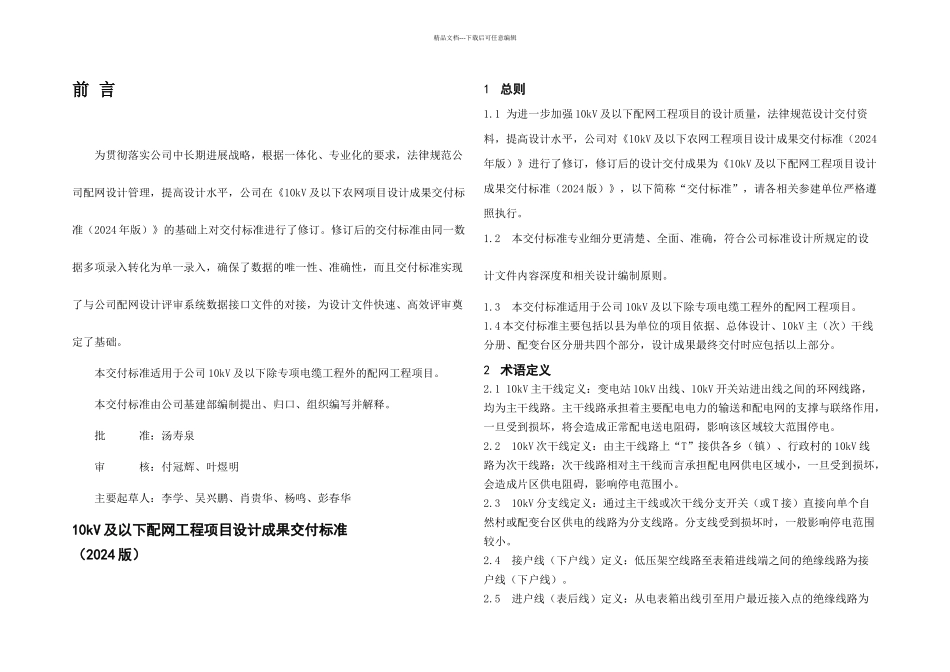

精品文档---下载后可任意编辑2024 年 09 月云南电网公司 10kV 及以下配网工程项目设计成果 交付标准(2024 版)目 录前言 11 总则 22 术语定义 23 界面划分 34 设计内容及深度要求 55 设计文件的组织 126 设计工程编号原则 147 成果交付标准应用说明 17精品文档---下载后可任意编辑前 言为贯彻落实公司中长期进展战略,根据一体化、专业化的要求,法律规范公司配网设计管理,提高设计水平,公司在《10kV 及以下农网项目设计成果交付标准(2024 年版)》的基础上对交付标准进行了修订。修订后的交付标准由同一数据多项录入转化为单一录入,确保了数据的唯一性、准确性,而且交付标准实现了与公司配网设计评审系统数据接口文件的对接,为设计文件快速、高效评审奠定了基础。本交付标准适用于公司 10kV 及以下除专项电缆工程外的配网工程项目。 本交付标准由公司基建部编制提出、归口、组织编写并解释。批 准:汤寿泉审 核:付冠辉、叶煜明主要起草人:李学、吴兴鹏、肖贵华、杨鸣、彭春华10kV 及以下配网工程项目设计成果交付标准(2024 版)1总则1.1 为进一步加强 10kV 及以下配网工程项目的设计质量,法律规范设计交付资料,提高设计水平,公司对《10kV 及以下农网工程项目设计成果交付标准(2024年版)》进行了修订,修订后的设计交付成果为《10kV 及以下配网工程项目设计成果交付标准(2024 版)》,以下简称“交付标准”,请各相关参建单位严格遵照执行。1.2 本交付标准专业细分更清楚、全面、准确,符合公司标准设计所规定的设计文件内容深度和相关设计编制原则。1.3 本交付标准适用于公司 10kV 及以下除专项电缆工程外的配网工程项目。1.4 本交付标准主要包括以县为单位的项目依据、总体设计、10kV 主(次)干线分册、配变台区分册共四个部分,设计成果最终交付时应包括以上部分。2术语定义2.1 10kV 主干线定义:变电站 10kV 出线、10kV 开关站进出线之间的环网线路,均为主干线路。主干线路承担着主要配电电力的输送和配电网的支撑与联络作用,一旦受到损坏,将会造成正常配电送电阻碍,影响该区域较大范围停电。2.2 10kV 次干线定义:由主干线路上“T”接供各乡(镇)、行政村的 10kV 线路为次干线路;次干线路相对主干线而言承担配电网供电区域小,一旦受到损坏,会造成片区供电阻碍,影响停电范围小。2.3 10kV 分支线定义:通过主干线或次干线分支开关(或 T 接)直接向单个自...
