kv变电站一次电气部分初步设计

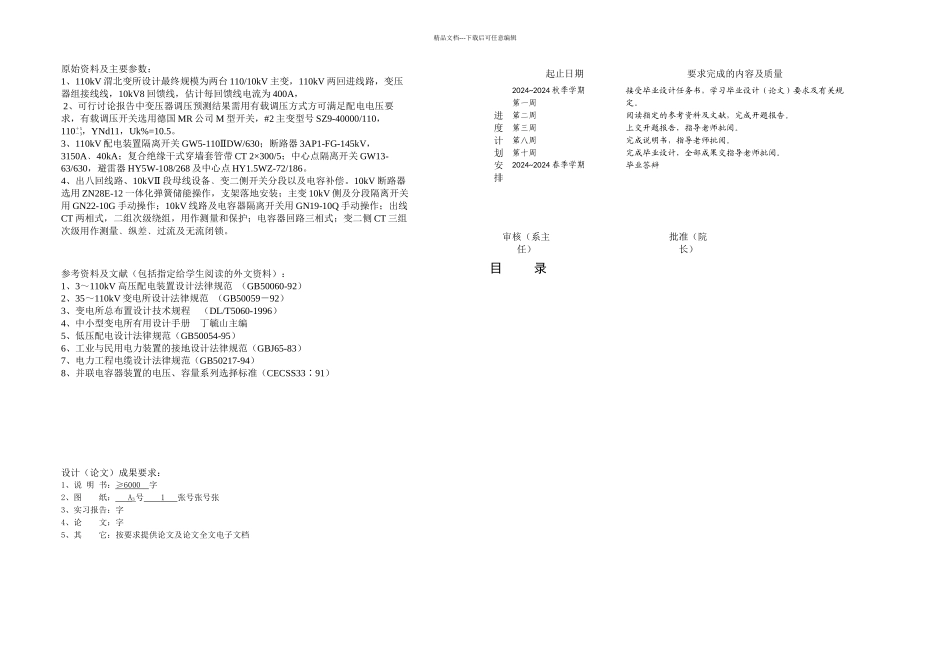

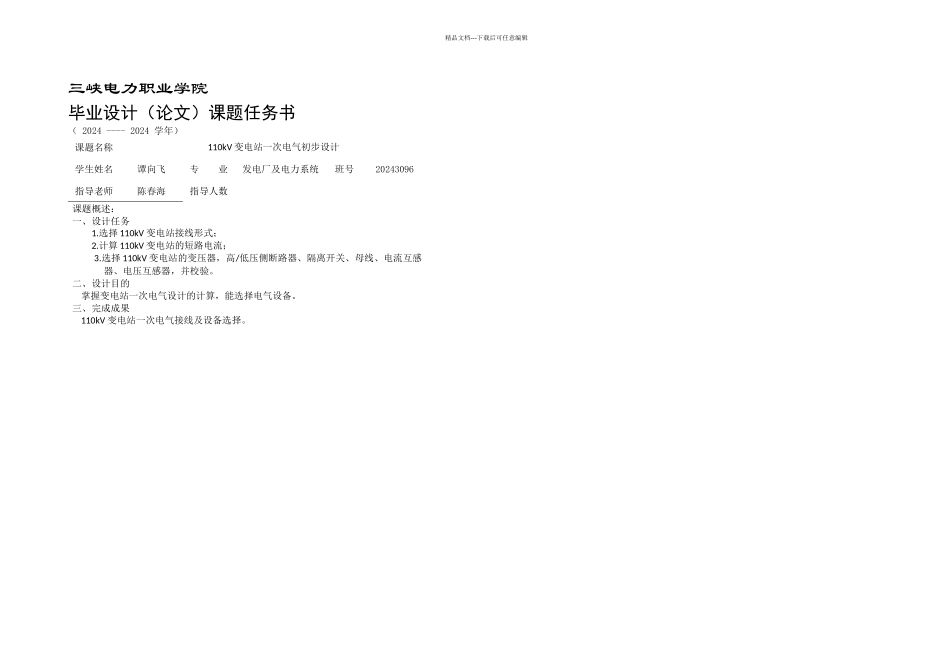

精品文档---下载后可任意编辑毕业设计（论文）题目 110KV 变电站一次电气初步设计 学生姓名 谭 向 飞 学 号 2024309232 专 业 发电厂及电力系统 班 级 20243092指导老师 陈春海 评阅老师完成日期 2024 年 11 月 6 日精品文档---下载后可任意编辑三峡电力职业学院毕业设计（论文）课题任务书（ 2024 ---- 2024 学年）课题名称110kV 变电站一次电气初步设计学生姓名谭向飞专 业发电厂及电力系统班号20243096指导老师陈春海指导人数课题概述：一、设计任务1.选择 110kV 变电站接线形式；2.计算 110kV 变电站的短路电流；3.选择 110kV 变电站的变压器，高/低压侧断路器、隔离开关、母线、电流互感器、电压互感器，并校验。二、设计目的 掌握变电站一次电气设计的计算，能选择电气设备。三、完成成果 110kV 变电站一次电气接线及设备选择。精品文档---下载后可任意编辑原始资料及主要参数：1、110kV 渭北变所设计最终规模为两台 110/10kV 主变，110kV 两回进线路，变压器组接线线，10kV8 回馈线，估计每回馈线电流为 400A， 2、可行讨论报告中变压器调压预测结果需用有载调压方式方可满足配电电压要求，有载调压开关选用德国 MR 公司 M 型开关，#2 主变型号 SZ9-40000/110，110＋5－3，YNd11，Uk%=10.5。3、110kV 配电装置隔离开关 GW5-110 DW/630Ⅱ；断路器 3AP1-FG-145kV，3150A40kA﹑；复合绝缘干式穿墙套管带 CT 2×300/5；中心点隔离开关 GW13-63/630，避雷器 HY5W-108/268 及中心点 HY1.5WZ-72/186。4、出八回线路、10kVⅡ 段母线设备﹑变二侧开关分段以及电容补偿。10kV 断路器选用 ZN28E-12 一体化弹簧储能操作，支架落地安装；主变 10kV 侧及分段隔离开关用 GN22-10G 手动操作；10kV 线路及电容器隔离开关用 GN19-10Q 手动操作；出线CT 两相式，二组次级绕组，用作测量和保护；电容器回路三相式；变二侧 CT 三组次级用作测量﹑纵差﹑过流及无流闭锁。参考资料及文献（包括指定给学生阅读的外文资料）：1、3～110kV 高压配电装置设计法律规范 （GB50060-92）2、35～110kV 变电所设计法律规范 （GB50059－92）3、变电所总布置设计技术规程 （DL/T5060-1996）4、中小型变电所有用设计手册 丁毓山主编5、低压配电设计法律规范（GB50054-95）6、工业与民用电力装置的接地设计法律规范（GBJ65-83）7、电力工程电缆设计法律规范（GB50217-94）8、并联电容器装置的...
