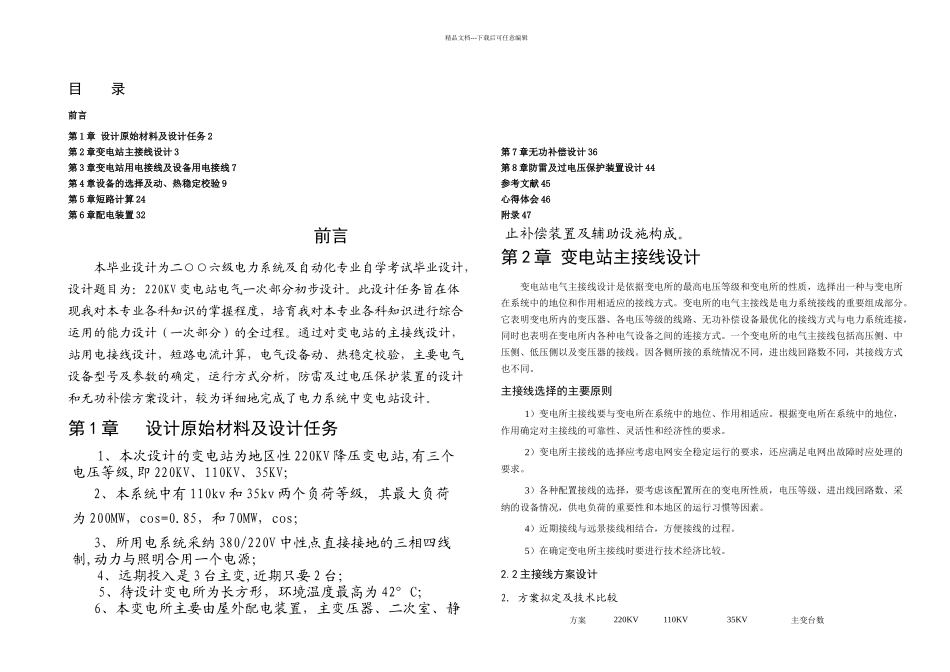

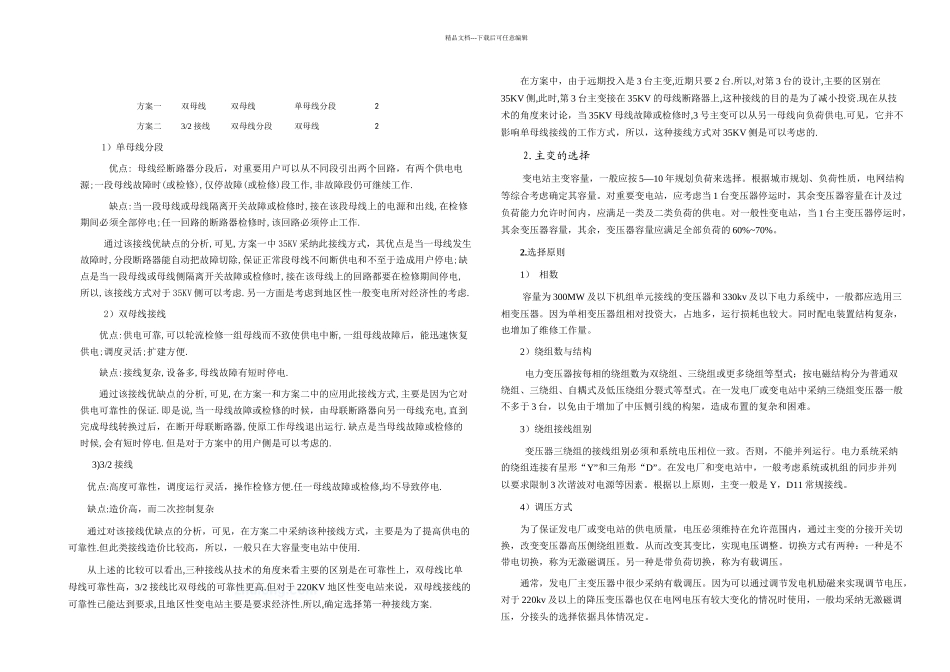

精品文档---下载后可任意编辑目 录前言第 1 章 设计原始材料及设计任务 2第 2 章变电站主接线设计 3第 3 章变电站用电接线及设备用电接线 7第 4 章设备的选择及动、热稳定校验 9第 5 章短路计算 24第 6 章配电装置 32第 7 章无功补偿设计 36第 8 章防雷及过电压保护装置设计 44参考文献 45心得体会 46附录 47前言本毕业设计为二○○六级电力系统及自动化专业自学考试毕业设计，设计题目为：220KV 变电站电气一次部分初步设计。此设计任务旨在体现我对本专业各科知识的掌握程度，培育我对本专业各科知识进行综合运用的能力设计（一次部分）的全过程。通过对变电站的主接线设计，站用电接线设计，短路电流计算，电气设备动、热稳定校验，主要电气设备型号及参数的确定，运行方式分析，防雷及过电压保护装置的设计和无功补偿方案设计，较为详细地完成了电力系统中变电站设计。第 1 章 设计原始材料及设计任务1、本次设计的变电站为地区性 220KV 降压变电站,有三个电压等级,即 220KV、110KV、35KV；2、本系统中有 110kv 和 35kv 两个负荷等级, 其最大负荷为 200MW，cos=0.85，和 70MW，cos；3、所用电系统采纳 380/220V 中性点直接接地的三相四线制,动力与照明合用一个电源；4、远期投入是 3 台主变,近期只要 2 台；5、待设计变电所为长方形，环境温度最高为 42°C；6、本变电所主要由屋外配电装置，主变压器、二次室、静止补偿装置及辅助设施构成。第 2 章 变电站主接线设计变电站电气主接线设计是依据变电所的最高电压等级和变电所的性质，选择出一种与变电所在系统中的地位和作用相适应的接线方式。变电所的电气主接线是电力系统接线的重要组成部分。它表明变电所内的变压器、各电压等级的线路、无功补偿设备最优化的接线方式与电力系统连接，同时也表明在变电所内各种电气设备之间的连接方式。一个变电所的电气主接线包括高压侧、中压侧、低压侧以及变压器的接线。因各侧所接的系统情况不同，进出线回路数不同，其接线方式也不同。主接线选择的主要原则 1）变电所主接线要与变电所在系统中的地位、作用相适应。根据变电所在系统中的地位，作用确定对主接线的可靠性、灵活性和经济性的要求。 2）变电所主接线的选择应考虑电网安全稳定运行的要求，还应满足电网出故障时应处理的要求。 3）各种配置接线的选择，要考虑该配置所在的变电所性质，电压等级、进出线回路数、采纳的设备情况，供电...
