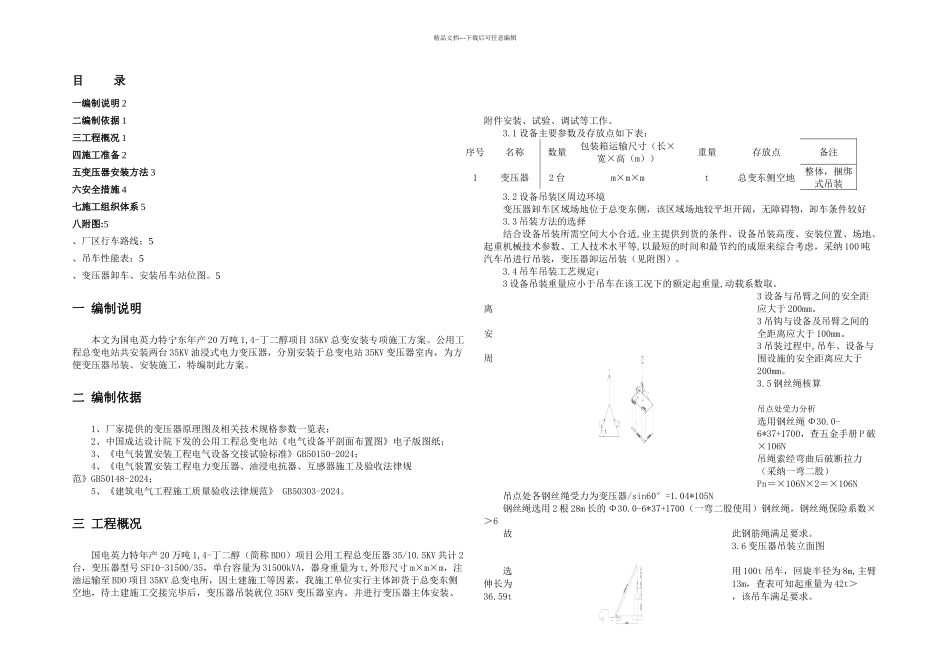

KV总变施工方案_第2页
2/6

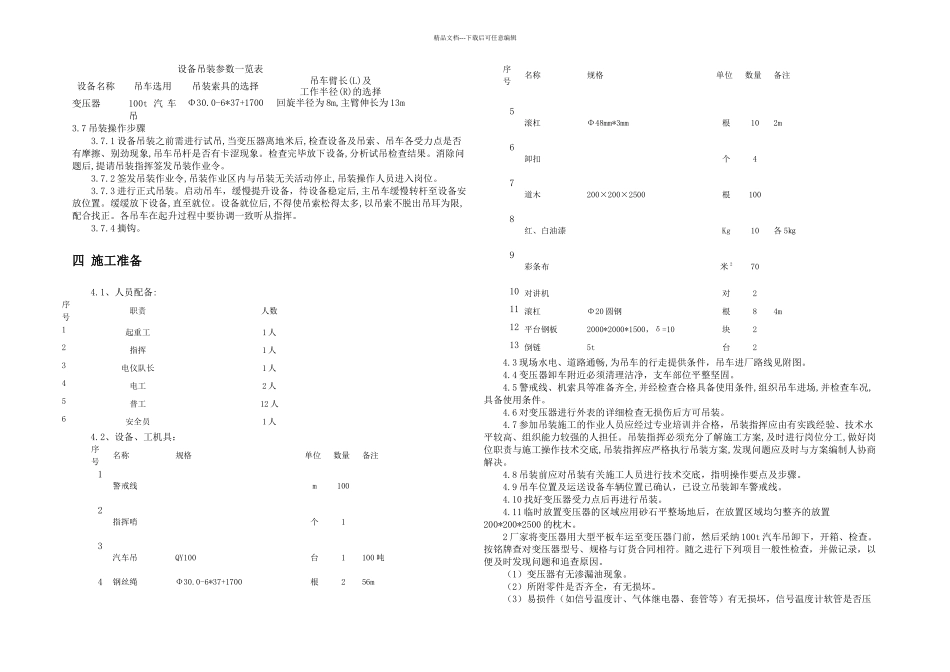

KV总变施工方案_第3页
3/6
精品文档---下载后可任意编辑35KV 总变安装施工方案编 制:审 核:审 批:中国化学工程第六建设有限公司二〇一三年四月精品文档---下载后可任意编辑目 录一编制说明 2二编制依据 1三工程概况 1四施工准备 2五变压器安装方法 3六安全措施 4七施工组织体系 5八附图:5、厂区行车路线;5、吊车性能表;5、变压器卸车、安装吊车站位图。5一 编制说明本文为国电英力特宁东年产 20 万吨 1,4-丁二醇项目 35KV 总变安装专项施工方案。公用工程总变电站共安装两台 35KV 油浸式电力变压器,分别安装于总变电站 35KV 变压器室内,为方便变压器吊装、安装施工,特编制此方案。二 编制依据1、厂家提供的变压器原理图及相关技术规格参数一览表;2、中国成达设计院下发的公用工程总变电站《电气设备平剖面布置图》电子版图纸;3、《电气装置安装工程电气设备交接试验标准》GB50150-2024;4、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范》GB50148-2024;5、《建筑电气工程施工质量验收法律规范》 GB50303-2024。三 工程概况国电英力特年产 20 万吨 1,4-丁二醇(简称 BDO)项目公用工程总变压器 35/10.5KV 共计 2台,变压器型号 SF10-31500/35,单台容量为 31500kVA,器身重量为 t,外形尺寸 m×m×m,注油运输至 BDO 项目 35KV 总变电所,因土建施工等因素,我施工单位实行主体卸货于总变东侧空地,待土建施工交接完毕后,变压器吊装就位 35KV 变压器室内。并进行变压器主体安装、附件安装、试验、调试等工作。3.1 设备主要参数及存放点如下表:序号名称数量包装箱运输尺寸(长×宽×高(m))重量存放点备注1变压器2 台m×m×mt总变东侧空地整体,捆绑式吊装3.2 设备吊装区周边环境变压器卸车区域场地位于总变东侧,该区域场地较平坦开阔,无障碍物,卸车条件较好3.3 吊装方法的选择结合设备吊装所需空间大小合适,业主提供到货的条件、设备吊装高度、安装位置、场地、起重机械技术参数、工人技术水平等,以最短的时间和最节约的成原来综合考虑,采纳 100 吨汽车吊进行吊装,变压器卸运吊装(见附图)。3.4 吊车吊装工艺规定:3 设备吊装重量应小于吊车在该工况下的额定起重量,动载系数取。3 设备与吊臂之间的安全距离应大于 200mm。3 吊钩与设备及吊臂之间的安全距离应大于 100mm。3 吊装过程中,吊车、设备与周围设施的安全距离应大于200mm。3.5 钢丝绳核算吊点处受力分析选用钢丝...
