KV变电所电气一次部分初步设计参考资料要点

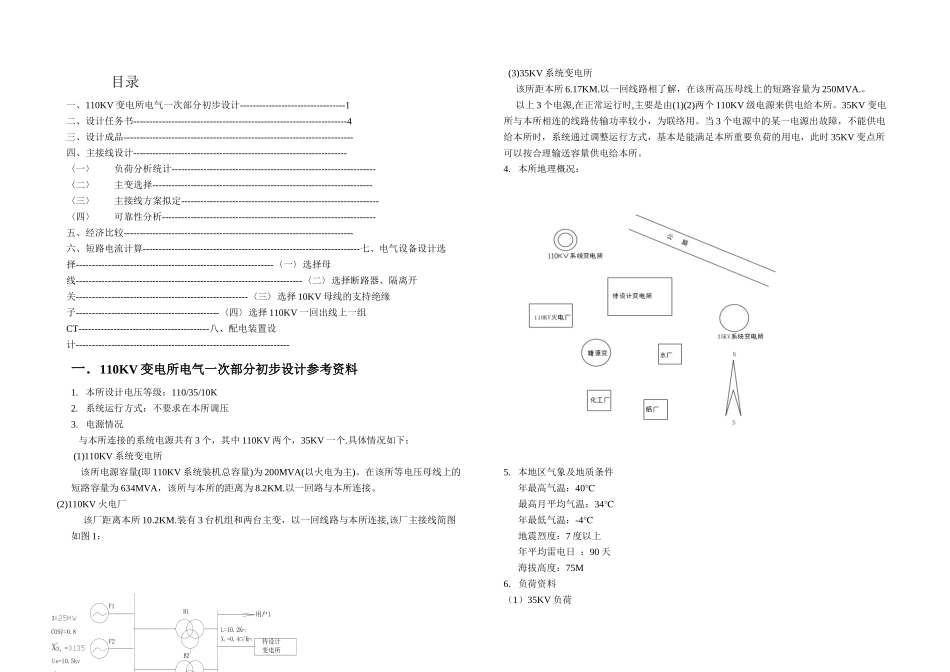

目录一、110KV 变电所电气一次部分初步设计---------------------------------1二、设计任务书-------------------------------------------------------------------4三、设计成品------------------------------------------------------------------------四、主接线设计-------------------------------------------------------------------〈一〉负荷分析统计----------------------------------------------------------------〈二〉主变选择---------------------------------------------------------------------〈三〉主接线方案拟定--------------------------------------------------------------〈四〉可靠性分析-------------------------------------------------------------------五、经济比较------------------------------------------------------------------------六、短路电流计算--------------------------------------------------------------------七、电气设备设计选择--------------------------------------------------------------〈一〉选择母线-----------------------------------------------------------------------〈二〉选择断路器、隔离开关------------------------------------------------------〈三〉选择 10KV 母线的支持绝缘子---------------------------------------------〈四〉选择 110KV 一回出线上一组CT-----------------------------------------八、配电装置设计-------------------------------------------------------------------一．110KV 变电所电气一次部分初步设计参考资料1. 本所设计电压等级：110/35/10K2. 系统运行方式：不要求在本所调压3. 电源情况 与本所连接的系统电源共有 3 个，其中 110KV 两个，35KV 一个.具体情况如下： (1)110KV 系统变电所 该所电源容量(即 110KV 系统装机总容量)为 200MVA(以火电为主)。在该所等电压母线上的短路容量为 634MVA，该所与本所的距离为 8.2KM.以一回路与本所连接。(2)110KV 火电厂 该厂距离本所 10.2KM.装有 3 台机组和两台主变，以一回线路与本所连接,该厂主接线简图如图 1：(3)35KV 系统变电所 该所距本所 6.17KM.以一回线路相了解，在该所高压母线上的短路容量为 250MVA.。 以上 3 个电源,在正常运行时,主要是由(1)(2)两个 110KV 级电源来供电给本所。35KV 变电所与本所相连的线路传输...
