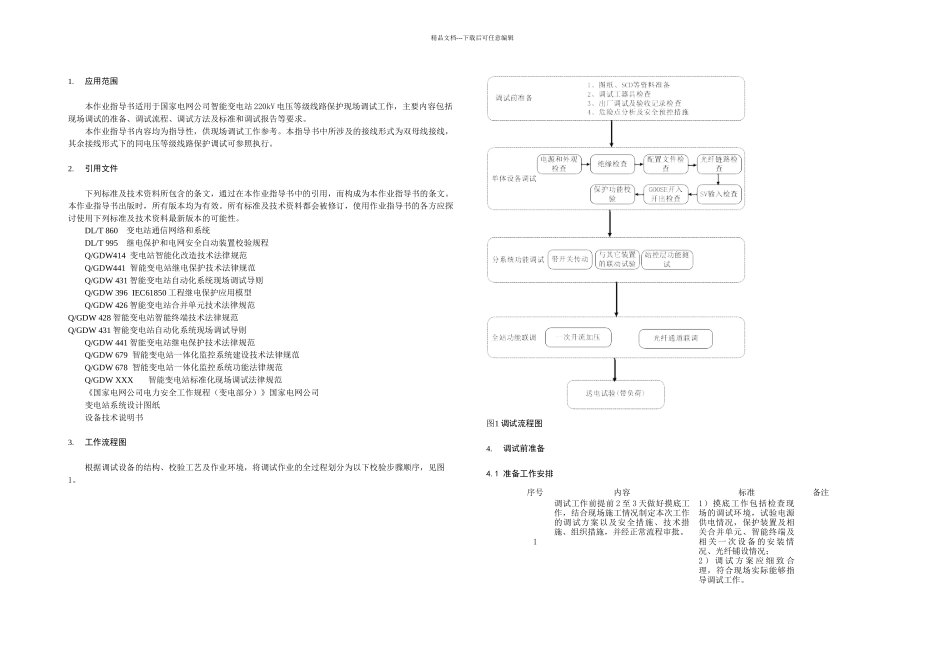

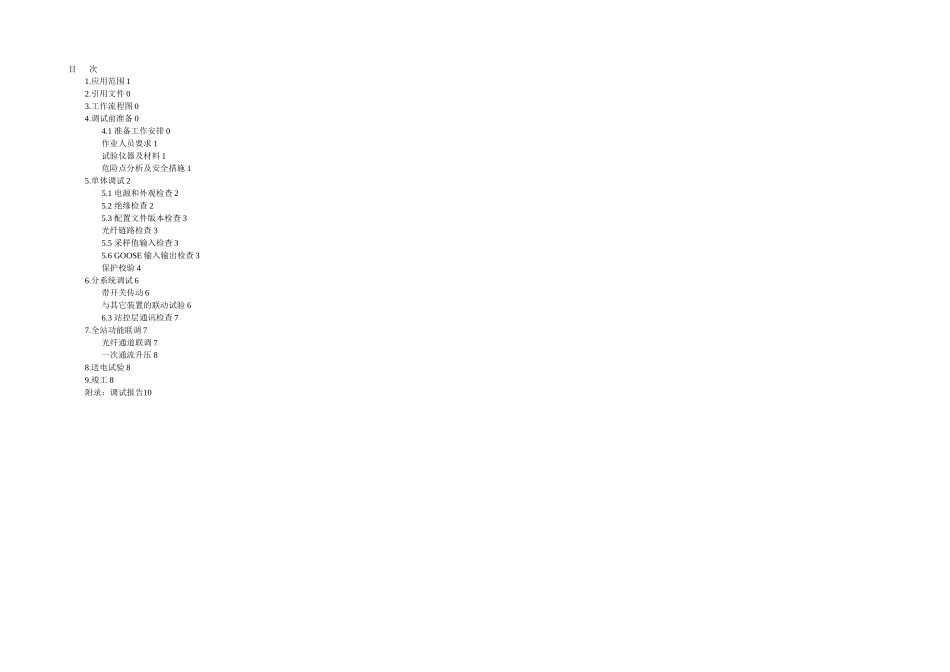

精品文档---下载后可任意编辑220kV 及以上电压等级线路保护调试作业指导书 批 准： 审 核： 编 写： 作业负责人：目 次1.应用范围 12.引用文件 03.工作流程图 04.调试前准备 04.1 准备工作安排 0作业人员要求 1试验仪器及材料 1危险点分析及安全措施 15.单体调试 25.1 电源和外观检查 25.2 绝缘检查 25.3 配置文件版本检查 3光纤链路检查 35.5 采样值输入检查 35.6 GOOSE 输入输出检查 3保护校验 46.分系统调试 6带开关传动 6与其它装置的联动试验 66.3 站控层通讯检查 77.全站功能联调 7光纤通道联调 7一次通流升压 88.送电试验 89.竣工 8附录：调试报告10精品文档---下载后可任意编辑1.应用范围本作业指导书适用于国家电网公司智能变电站 220kV 电压等级线路保护现场调试工作，主要内容包括现场调试的准备、调试流程、调试方法及标准和调试报告等要求。本作业指导书内容均为指导性，供现场调试工作参考。本指导书中所涉及的接线形式为双母线接线，其余接线形式下的同电压等级线路保护调试可参照执行。2.引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。本作业指导书出版时，所有版本均为有效。所有标准及技术资料都会被修订，使用作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。DL/T 860 变电站通信网络和系统DL/T 995 继电保护和电网安全自动装置校验规程Q/GDW414 变电站智能化改造技术法律规范Q/GDW441 智能变电站继电保护技术法律规范 Q/GDW 431 智能变电站自动化系统现场调试导则Q/GDW 396 IEC61850 工程继电保护应用模型Q/GDW 426 智能变电站合并单元技术法律规范Q/GDW 428 智能变电站智能终端技术法律规范Q/GDW 431 智能变电站自动化系统现场调试导则Q/GDW 441 智能变电站继电保护技术法律规范 Q/GDW 679 智能变电站一体化监控系统建设技术法律规范Q/GDW 678 智能变电站一体化监控系统功能法律规范Q/GDW XXX 智能变电站标准化现场调试法律规范《国家电网公司电力安全工作规程（变电部分）》国家电网公司变电站系统设计图纸设备技术说明书3.工作流程图根据调试设备的结构、校验工艺及作业环境，将调试作业的全过程划分为以下校验步骤顺序，见图1。图1 调试流程图4.调试前准备4.1 准备工作安排序号内容标准备注1调试工作前提前 2 至 3 天做好摸底工作，结合现场施工情况制定本次工作的调...
