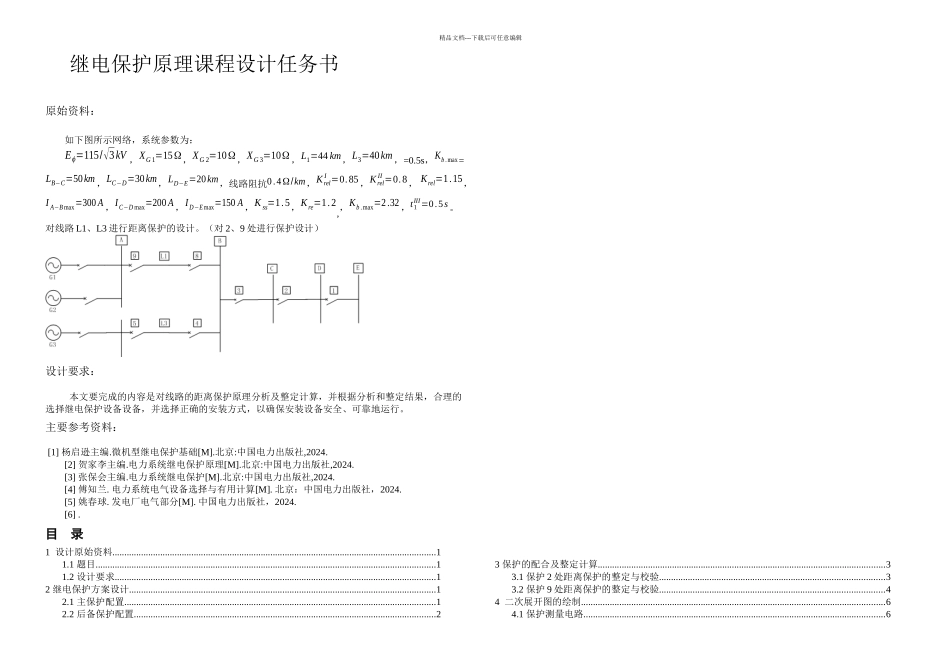

精品文档---下载后可任意编辑题目名称： 110KV 输电线路距离保护 设计 系 别： 物理与电气工程系 专 业：电气工程及其自动化 学 号： 姓 名：指导老师：日 期：精品文档---下载后可任意编辑继电保护原理课程设计任务书原始资料：如下图所示网络，系统参数为：Eϕ=115/√3kV ，XG 1=15Ω，XG 2=10Ω，XG 3=10Ω，L1=44 km，L3=40km，=0.5s，Kb.max=LB−C=50km，LC−D=30km，LD−E=20km，线路阻抗0.4Ω/km，KrelI =0.85，KrelII =0.8 ， Krel=1.15，I A−Bmax=300 A ，IC−D max=200 A ，ID−Emax=150 A ，K ss=1.5，Kre=1.2,，Kb.max=2.32，t1III=0.5s。对线路 L1、L3 进行距离保护的设计。（对 2、9 处进行保护设计）设计要求：本文要完成的内容是对线路的距离保护原理分析及整定计算，并根据分析和整定结果，合理的选择继电保护设备设备，并选择正确的安装方式，以确保安装设备安全、可靠地运行。主要参考资料： [1] 杨启逊主编.微机型继电保护基础[M].北京:中国电力出版社,2024.[2] 贺家李主编.电力系统继电保护原理[M].北京:中国电力出版社,2024.[3] 张保会主编.电力系统继电保护[M].北京:中国电力出版社,2024.[4] 傅知兰. 电力系统电气设备选择与有用计算[M]. 北京：中国电力出版社，2024.[5] 姚春球. 发电厂电气部分[M]. 中国电力出版社，2024.[6] .目 录1 设计原始资料.......................................................................................................................................11.1 题目..............................................................................................................................................11.2 设计要求......................................................................................................................................12 继电保护方案设计................................................................................................................................12.1 主保护配置..................................................................................................................................12.2 后备保护配置.................................................................................................................
