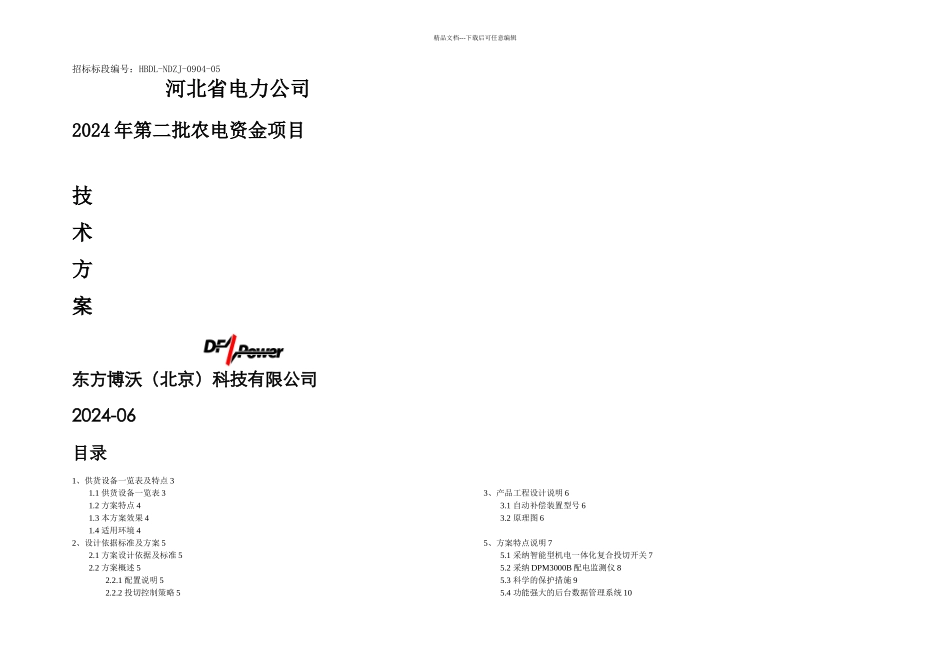

精品文档---下载后可任意编辑招标标段编号：HBDL-NDZJ-0904-05河北省电力公司2024 年第二批农电资金项目技术方案东方博沃（北京）科技有限公司2024-06目录1、供货设备一览表及特点 31.1 供货设备一览表 31.2 方案特点 41.3 本方案效果 41.4 适用环境 42、设计依据标准及方案 52.1 方案设计依据及标准 52.2 方案概述 52.2.1 配置说明 52.2.2 投切控制策略 53、产品工程设计说明 63.1 自动补偿装置型号 63.2 原理图 65、方案特点说明 75.1 采纳智能型机电一体化复合投切开关 75.2 采纳 DPM3000B 配电监测仪 85.3 科学的保护措施 95.4 功能强大的后台数据管理系统 10精品文档---下载后可任意编辑5.5 全面的远程监控通讯解决方案 116、技术服务 126.1 服务理念 126.2 技术服务体系 136.3 服务承诺：136.4 服务内容 137、质量保证 131、供货设备一览表及特点供货设备一览表招标标段编号：HBDL-NDZJ-0904-05 包号：A招标编号包号规格、型号主要参数单位数量项目单位县名备注HBDL-NDZJ-0904-05ADF-SCJ-1-60/400额定工作电压：0.4kV；容量 60kvar。套8邯郸邱县配电监测功能DF-SCJ-1-90/400额定工作电压：0.4kV；容量 90kvar。套8邯郸邱县DF-SCJ-1-90/400额定工作电压：0.4kV；容量 90kvar。套12邯郸临漳DF-SCJ-1-60/400额定工作电压：0.4kV；容量 60kvar。套5邯郸涉县DF-SCJ-1-90/400额定工作电压：0.4kV；容量 90kvar。套5邯郸涉县小计套38招标标段编号：HBDL-NDZJ-0904-05 包号：B招标编号包规格、型号主要参数单位数项目县名备注号量单位HBDL-NDZJ-0904-05BDF-SCJ-1-80/400额定工作电压：0.4kV；动态补偿容量：80KVar套12石家庄矿区配电监测功能、带GPRS 模块DF-SCJ-1-60/400额定工作电压：0.4kV；动态补偿容量：60KVar套5石家庄矿区DF-SCJ-1-40/400额定工作电压：0.4kV；动态补偿容量：40KVar套28石家庄矿区小计套451.2 方案特点（1）、灵活的电容补偿方式，快速跟踪系统负荷无功变化，实时动态响应投切，响应速度小于 3s；（2）、采纳配电综合监控终端，全数字化智能控制，将动态无功补偿与配电自动化系统有机结合起来，实现瞬时投切控制及配电参数的在线监控、遥测、遥信、遥控等功能；（3）、采纳复合投切开关，零电流投入，零电流切除，实现无触点、无涌流、无过渡投切，低功耗，无冲击；（4）、智能监控保护，充分的安全防护设计，具备过流、过压、欠压、三相不平衡、温度超限等多种数字...
