kv配电施工工艺指导书

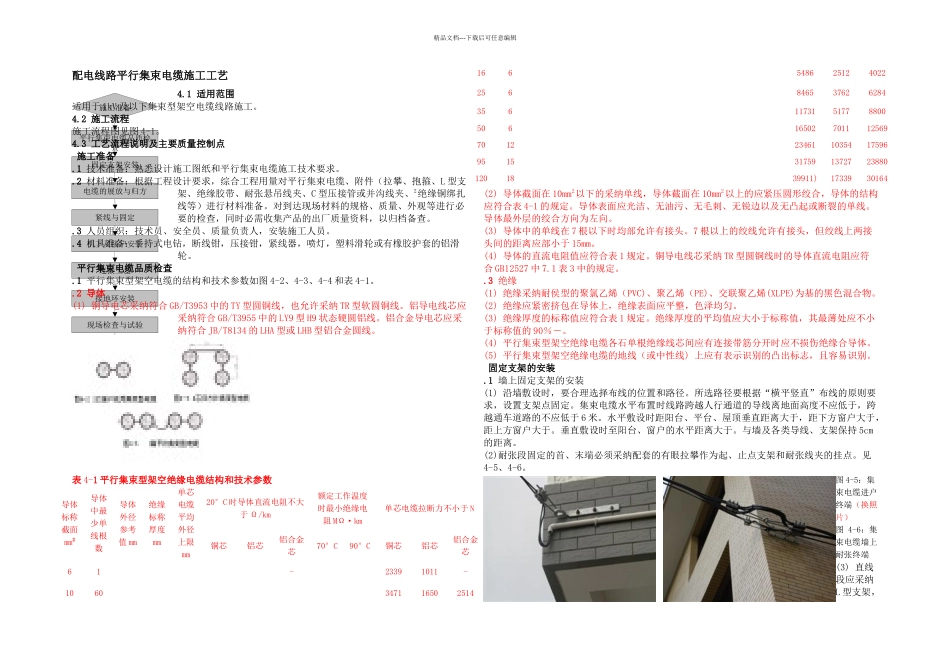

施工准备平行集束电缆品质检查紧线与固定固定支架安装电缆的展放与归方引下及接户安装连接工艺质量验收接地环安装现场检查与试验图 4-1 施工流程图精品文档---下载后可任意编辑配电线路平行集束电缆施工工艺 4.1 适用范围适用于 1kV 及以下集束型架空电缆线路施工。4.2 施工流程施工流程图见图 4-1。4.3 工艺流程说明及主要质量控制点 施工准备.1 技术准备：熟悉设计施工图纸和平行集束电缆施工技术要求。.2 材料准备：根据工程设计要求，综合工程用量对平行集束电缆、附件（拉攀、抱箍、L 型支架、绝缘胶带、耐张悬吊线夹、C 型压接管或并沟线夹、2绝缘铜绑扎线等）进行材料准备。对到达现场材料的规格、质量、外观等进行必要的检查，同时必需收集产品的出厂质量资料，以归档备查。.3 人员组织：技术员、安全员、质量负责人，安装施工人员。.4 机具准备：手持式电钻，断线钳，压接钳，紧线器，喷灯，塑料滑轮或有橡胶护套的铝滑轮。 平行集束电缆品质检查.1 平行集束型架空电缆的结构和技术参数如图 4-2、4-3、4-4 和表 4-1。.2 导体(1) 铜导电芯采纳符合 GB/T3953 中的 TY 型圆铜线，也允许采纳 TR 型软圆铜线。铝导电线芯应采纳符合 GB/T3955 中的 LY9 型 H9 状态硬圆铝线。铝合金导电芯应采纳符合 JB/T8134 的 LHA 型或 LHB 型铝合金圆线。表 4-1 平行集束型架空绝缘电缆结构和技术参数导体标称截面mm2导体中最少单线根数导体外径参考值 mm绝缘标称厚度mm单芯电缆平均外径上限mm20°C 时导体直流电阻不大于 Ω/km额定工作温度时最小绝缘电阻 MΩ·km单芯电缆拉断力不小于 N铜芯铝芯铝合金芯70°C90°C铜芯铝芯铝合金芯61-23391011-1060347116502514166548625124022256846537626284356117315177880050616502701112569701223461103541759695153175913727238801201839911)1733930164(2) 导体截面在 10mm2以下的采纳单线，导体截面在 10mm2以上的应紧压圆形绞合，导体的结构应符合表 4-1 的规定。导体表面应光洁、无油污、无毛刺、无锐边以及无凸起或断裂的单线。导体最外层的绞合方向为左向。(3) 导体中的单线在 7 根以下时均部允许有接头。7 根以上的绞线允许有接头，但绞线上两接头间的距离应部小于 15mm。(4) 导体的直流电阻值应符合表 1 规定。铜导电线芯采纳 TR 型圆铜线时的导体直流电阻应符合 GB12527 中 7.1 表 3 中的规定。.3 绝缘(1) 绝缘采纳耐侯型的聚氯乙烯...
