LG变频器手册iV系列operation

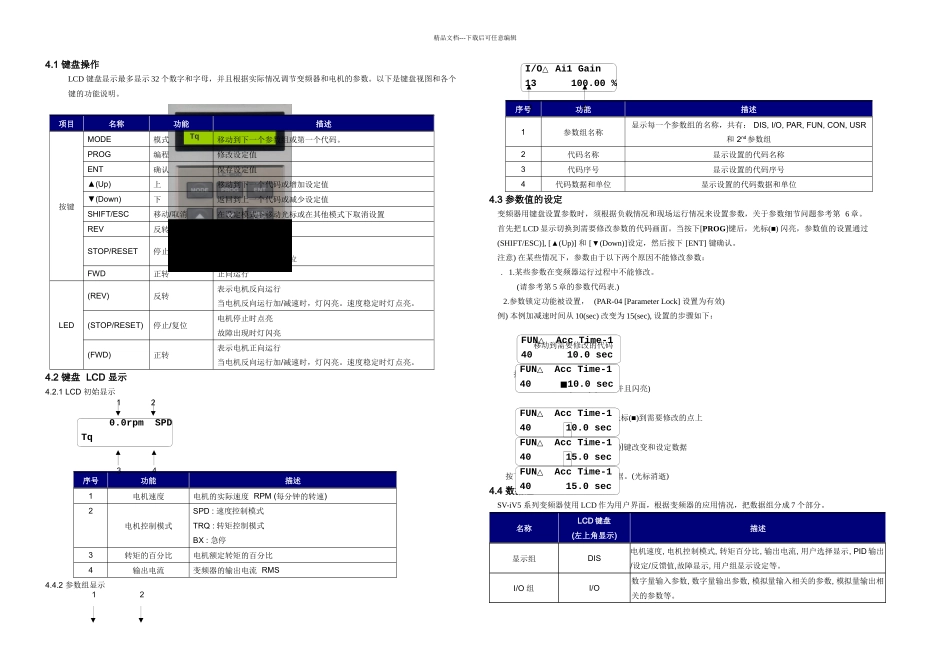

LG变频器手册iV系列operation_第1页
1/5

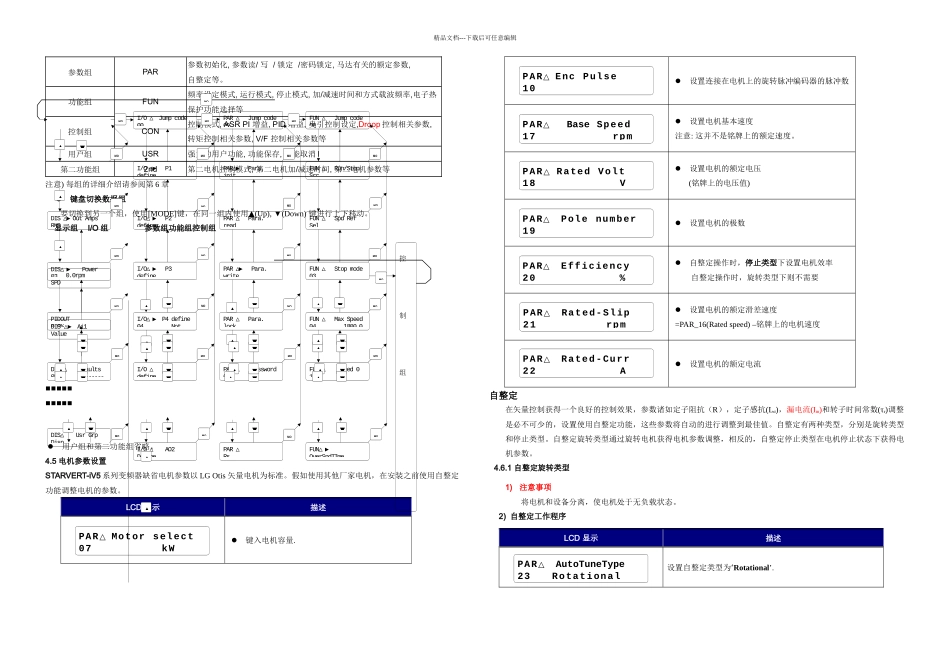

LG变频器手册iV系列operation_第2页
2/5

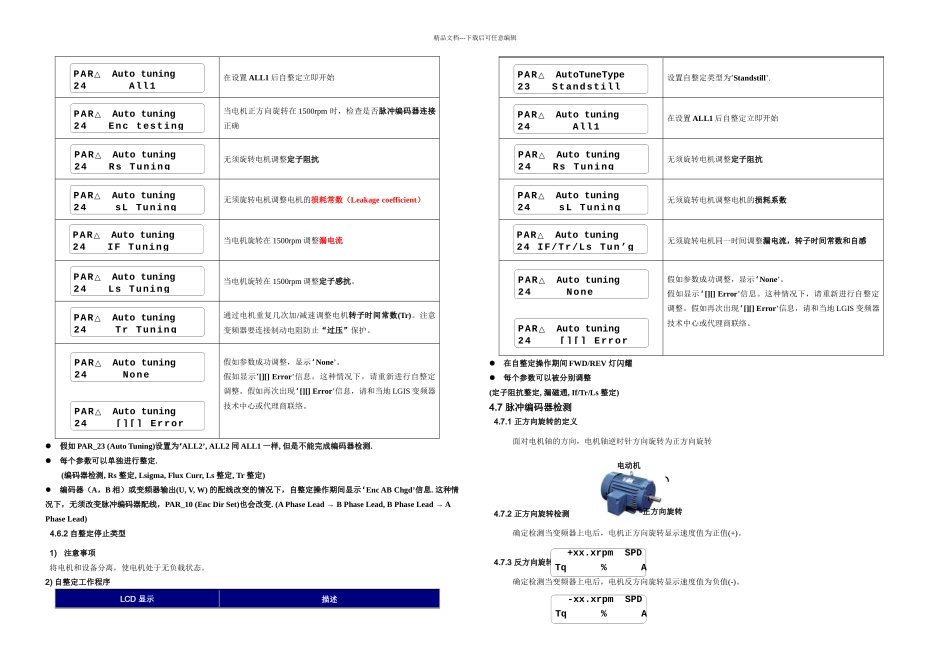

LG变频器手册iV系列operation_第3页
3/5
0.0rpm SPDTq FUN△ Acc Time-1 40 10.0 sec精品文档---下载后可任意编辑4.1 键盘操作LCD 键盘显示最多显示 32 个数字和字母,并且根据实际情况调节变频器和电机的参数。以下是键盘视图和各个键的功能说明。项目名称功能描述按键MODE 模式移动到下一个参数组或第一个代码。PROG编程修改设定值ENT确认保存设定值▲(Up)上移动到下一个代码或增加设定值▼(Down)下返回到上一个代码或减少设定值SHIFT/ESC移动/取消在设定模式下移动光标或在其他模式下取消设置REV反转反向运行STOP/RESET停止/复位变频器运行时停止变频器出现故障时复位FWD正转正向运行LED(REV)反转表示电机反向运行当电机反向运行加/减速时,灯闪亮。速度稳定时灯点亮。(STOP/RESET)停止/复位电机停止时点亮故障出现时灯闪亮(FWD)正转表示电机正向运行当电机反向运行加/减速时,灯闪亮。速度稳定时灯点亮。4.2 键盘 LCD 显示4.2.1 LCD 初始显示序号功能描述1电机速度电机的实际速度 RPM (每分钟的转速)2电机控制模式SPD : 速度控制模式TRQ : 转矩控制模式BX : 急停3转矩的百分比电机额定转矩的百分比4输出电流变频器的输出电流 RMS4.4.2 参数组显示序号功能描述1参数组名称显示每一个参数组的名称,共有: DIS, I/O, PAR, FUN, CON, USR 和 2nd参数组2代码名称显示设置的代码名称3代码序号显示设置的代码序号4代码数据和单位显示设置的代码数据和单位4.3 参数值的设定变频器用键盘设置参数时,须根据负载情况和现场运行情况来设置参数,关于参数细节问题参考第 6 章。首先把 LCD 显示切换到需要修改参数的代码画面。当按下[PROG]键后,光标(■) 闪亮,参数值的设置通过 (SHIFT/ESC)], [▲(Up)] 和 [▼(Down)]设定,然后按下 [ENT] 键确认。注意) 在某些情况下,参数由于以下两个原因不能修改参数:. 1.某些参数在变频器运行过程中不能修改。(请参考第 5 章的参数代码表.) 2.参数锁定功能被设置, (PAR-04 [Parameter Lock] 设置为有效)例) 本例加减速时间从 10(sec) 改变为 15(sec), 设置的步骤如下:移动到需要修改的代码按下[PROG] 键设定模式(光标(■) 出现并且闪亮)通过[(SHIFT/ESC)] 移动光标(■)到需要修改的点上通过[▲(Up)], [▼(Down)]键改变和设定数据按下[ENT] 确认并保存改变的数据。(光标消逝)4.4 数据组SV-iV5 系列变频器使用 LCD 作为用户界面,根据变频器的应用情况,把数据组分成 7 个部分。...
