精品文档---下载后可任意编辑一、概述 LLJ-4A 型铁道车辆车轮第四种检查器，是测量车辆轮缘、踏面相关尺寸及缺陷的一种专用检测量具
该种检查器以车轮踏面滚动圆（即距车轮内侧面 70 mm 处的基线）为测量基准，符合铁道部的有关规定及国际上通用的测量方法
即轮缘厚度的测点与车轮踏面滚动圆的距离始终保持恒定，不会因踏面的磨耗而改变
二、测量功能 该检查器可测量： （1）踏面圆周磨耗； （2）轮缘厚度； （3）轮缘垂直磨耗； （4）轮缘高度； （5）轮辋宽度； （6）轮辋厚度； （7）踏面擦伤深度和长度； （8）踏面剥离深度和长度； （9）车钩闭锁位钩舌与钩腕内侧距离

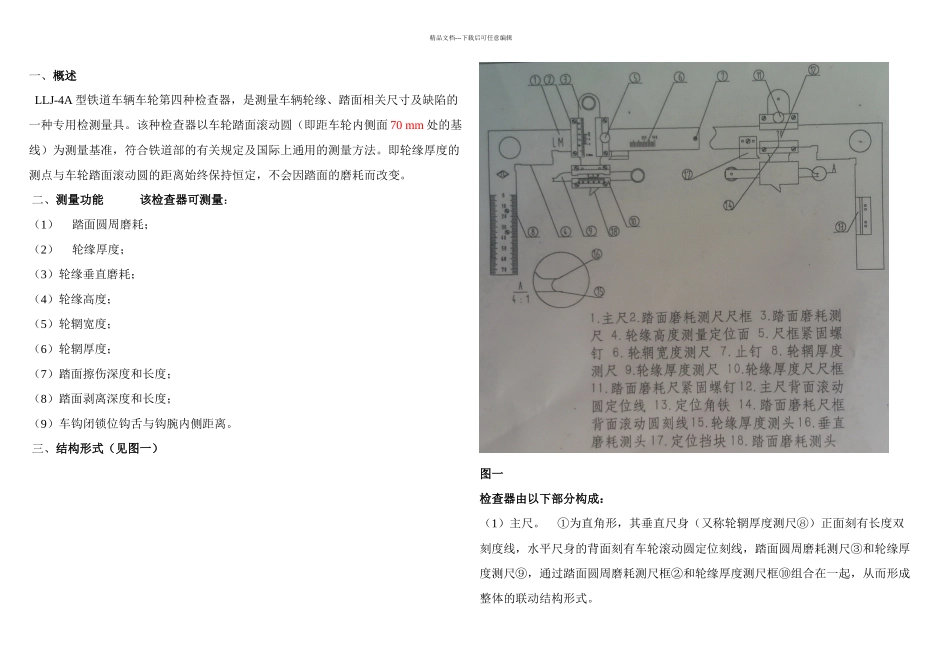

三、结构形式（见图一）图一检查器由以下部分构成： （1）主尺
①为直角形，其垂直尺身（又称轮辋厚度测尺⑧）正面刻有长度双刻度线，水平尺身的背面刻有车轮滚动圆定位刻线，踏面圆周磨耗测尺③和轮缘厚度测尺⑨，通过踏面圆周磨耗测尺框②和轮缘厚度测尺框⑩组合在一起，从而形成整体的联动结构形式

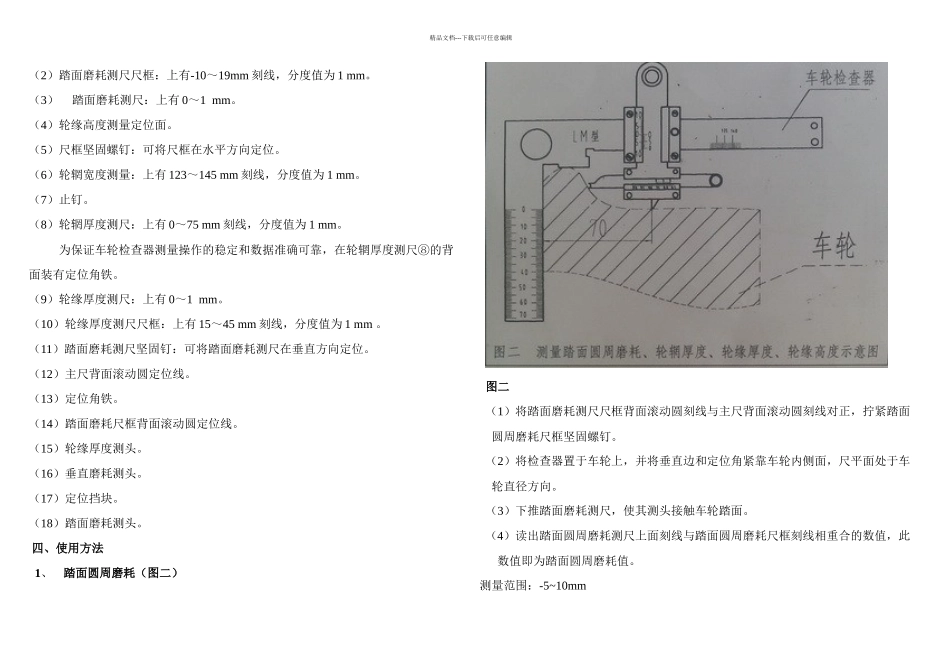

精品文档---下载后可任意编辑（2）踏面磨耗测尺尺框：上有-10～19mm 刻线，分度值为 1 mm
（3）踏面磨耗测尺：上有 0～1 mm
（4）轮缘高度测量定位面
（5）尺框坚固螺钉：可将尺框在水平方向定位
（6）轮辋宽度测量：上有 123～145 mm 刻线，分度值为 1 mm
（8）轮辋厚度测尺：上有 0～75 mm 刻线，分度值为 1 mm
为保证车轮检查器测量操作的稳定和数据准确可靠，在轮辋厚度测尺⑧的背面装有定位角铁
（9）轮缘厚度测尺：上有 0～1 mm
（10）轮缘厚度测尺尺框：上有 15～45 mm 刻线，分度值为 1 mm
（11）踏面磨耗测尺坚固钉：可将踏面磨耗测尺在垂直方向定位
（12）主尺背面滚动圆定位线
（13）定位角铁
（14）踏面磨耗尺框背面滚动圆定位线
