LNG低温储罐安装施工方案

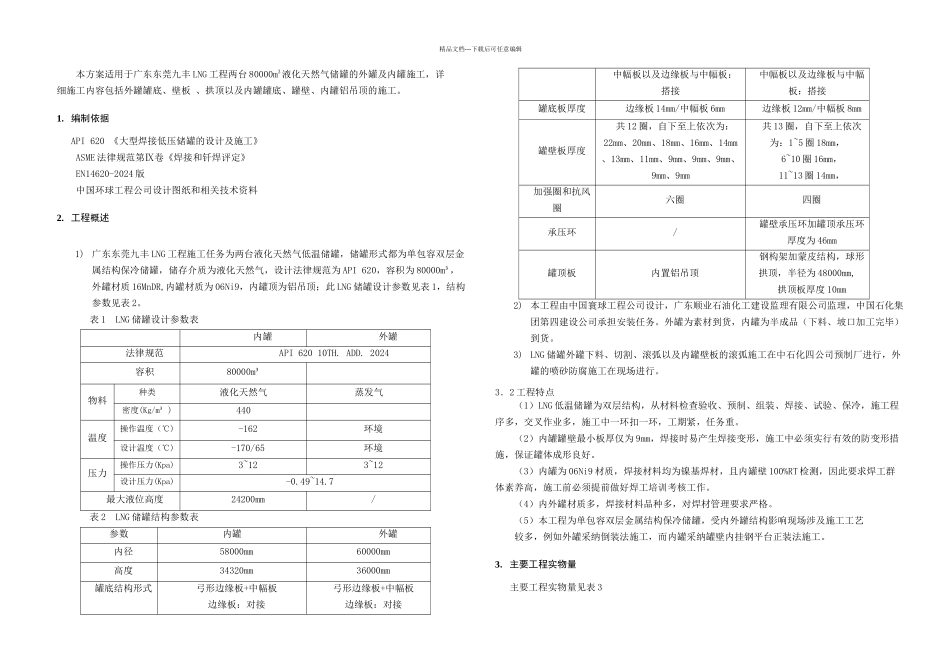

精品文档---下载后可任意编辑本方案适用于广东东莞九丰 LNG 工程两台 80000m3液化天然气储罐的外罐及内罐施工，详细施工内容包括外罐罐底、壁板 、拱顶以及内罐罐底、罐壁、内罐铝吊顶的施工。1. 编制依据 API 620 《大型焊接低压储罐的设计及施工》 ASME 法律规范第Ⅸ卷《焊接和钎焊评定》 EN14620-2024 版 中国环球工程公司设计图纸和相关技术资料2. 工程概述1) 广东东莞九丰 LNG 工程施工任务为两台液化天然气低温储罐，储罐形式都为单包容双层金属结构保冷储罐，储存介质为液化天然气，设计法律规范为 API 620，容积为 80000m³，外罐材质 16MnDR,内罐材质为 06Ni9，内罐顶为铝吊顶；此 LNG 储罐设计参数见表 1，结构参数见表 2。 表 1 LNG 储罐设计参数表内罐外罐法律规范API 620 10TH. ADD. 2024容积80000m³物料种类液化天然气蒸发气密度(Kg/m³ )440温度操作温度（℃)-162环境设计温度（℃)-170/65环境压力操作压力(Kpa)3~123~12设计压力(Kpa)-0.49~14.7最大液位高度24200mm/ 表 2 LNG 储罐结构参数表参数内罐外罐内径58000mm60000mm高度34320mm36000mm罐底结构形式弓形边缘板+中幅板边缘板：对接弓形边缘板+中幅板边缘板：对接中幅板以及边缘板与中幅板：搭接中幅板以及边缘板与中幅板：搭接罐底板厚度边缘板 14mm/中幅板 6mm边缘板 12mm/中幅板 8mm罐壁板厚度共 12 圈，自下至上依次为：22mm、20mm、18mm、16mm、14mm、13mm、11mm、9mm、9mm、9mm、9mm、9mm共 13 圈，自下至上依次为：1~5 圈 18mm，6~10 圈 16mm，11~13 圈 14mm，加强圈和抗风圈六圈四圈承压环/罐壁承压环加罐顶承压环厚度为 46mm罐顶板内置铝吊顶钢构架加蒙皮结构，球形拱顶，半径为 48000mm,拱顶板厚度 10mm2) 本工程由中国寰球工程公司设计，广东顺业石油化工建设监理有限公司监理，中国石化集团第四建设公司承担安装任务。外罐为素材到货，内罐为半成品（下料、坡口加工完毕）到货。3) LNG 储罐外罐下料、切割、滚弧以及内罐壁板的滚弧施工在中石化四公司预制厂进行，外罐的喷砂防腐施工在现场进行。3．2 工程特点（1）LNG 低温储罐为双层结构，从材料检查验收、预制、组装、焊接、试验、保冷，施工程序多，交叉作业多，施工中一环扣一环，工期紧，任务重。（2）内罐罐壁最小板厚仅为 9mm，焊接时易产生焊接变形，施工中必须实行有效的防变形措施，保证罐体成形良好。（3）内罐为 06Ni9 材质，焊接...
