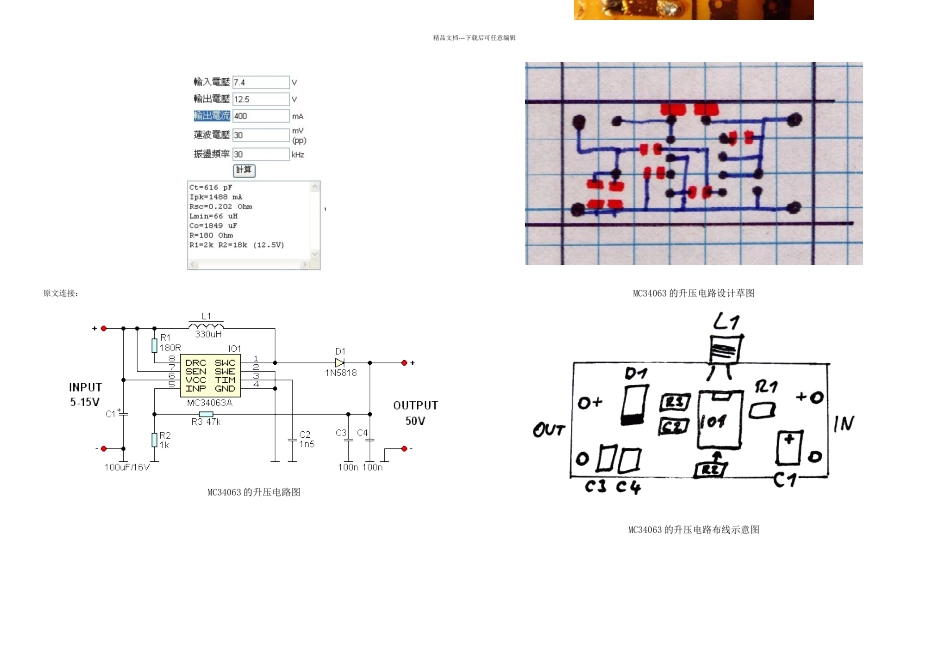

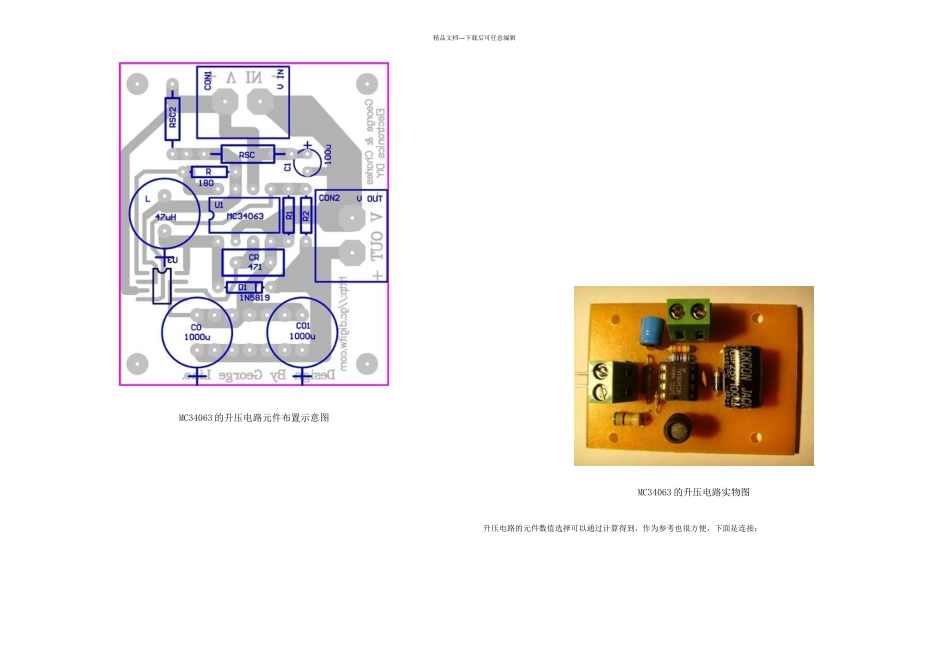

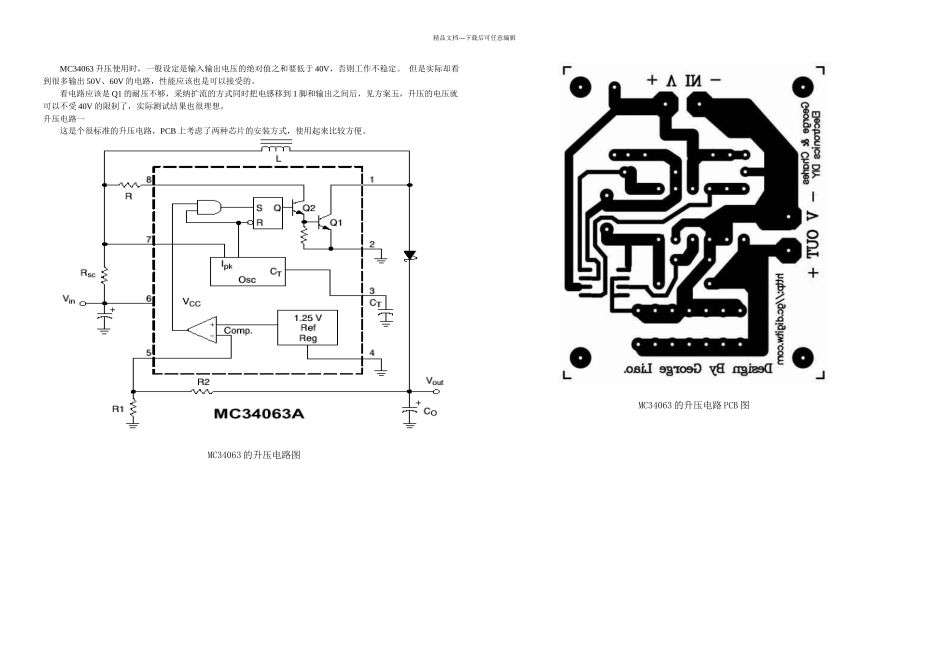

精品文档---下载后可任意编辑MC34063 升压使用时,一般设定是输入输出电压的绝对值之和要低于 40V,否则工作不稳定。 但是实际却看到很多输出 50V、60V 的电路,性能应该也是可以接受的。看电路应该是 Q1 的耐压不够,采纳扩流的方式同时把电感移到 1 脚和输出之间后,见方案五,升压的电压就可以不受 40V 的限制了,实际测试结果也很理想。升压电路一 这是个很标准的升压电路,PCB 上考虑了两种芯片的安装方式,使用起来比较方便。MC34063 的升压电路图MC34063 的升压电路 PCB 图 精品文档---下载后可任意编辑MC34063 的升压电路元件布置示意图 MC34063 的升压电路实物图 升压电路的元件数值选择可以通过计算得到,作为参考也很方便,下面是连接:精品文档---下载后可任意编辑原文连接: MC34063 的升压电路图 MC34063 的升压电路设计草图 MC34063 的升压电路布线示意图 精品文档---下载后可任意编辑MC34063 的升压电路实物图升压电路 三MC34063 的升压电路图MC34063 的升压电路 PCB 参考精品文档---下载后可任意编辑MC34063 的升压电路实物图升压电路 四:MC34063 的升压电路图 MC34063 的升压电路实物图 1精品文档---下载后可任意编辑 MC34063 的升压电路实物图 2升压电路 五:MC34063 的升压电路成品机通电实验MC34063 的升压电路线路图 元件清单数量型号电路图标识1100µF/100VC1122µF/100VC21220µF/25VC313,3nFC410,1µFC511N4148D11BY233D21ZPY100VD31Akku 6V 1,3Ah PanasonicG11MC34063-DILIC11Jumper 3poligJP11Meder dual Inline relay DIP05-2A72-21LK11560µH realm ELT 09P560µL1精品文档---下载后可任意编辑1470µH realm ELT 09P470µL21场效应管 IRF830Q111kG 11100R221R3, R41330R51100kR61Trimmer 50kR712kR81Safety device 1A/TSI11BC639T116fach clamp 5mm rasterX1... x51Housing Teko 373 106x50x26mmRealm ELT TEKO373MC34063 的升压实物图 1MC34063 的升压电路实物图 2精品文档---下载后可任意编辑MC34063 的升压电路 PCB 元件布置MC34063 的升压电路 PCB 铜箔面精品文档---下载后可任意编辑MC34063 的升压电路的扩展使用,增加了负压输出←↑→↓
