MHTJSDZY——洞身结构防排水施工作业指导书

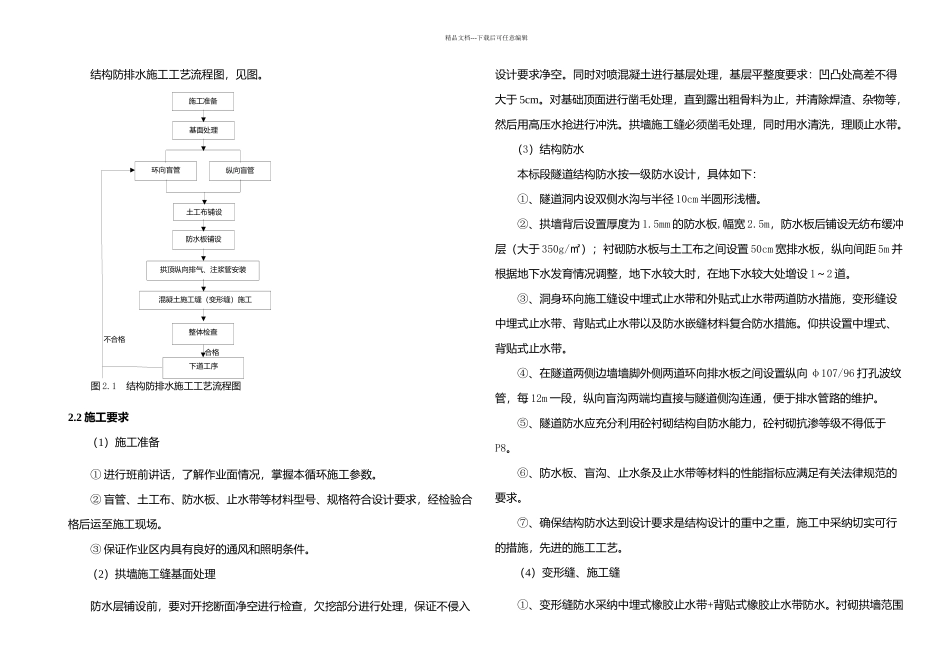

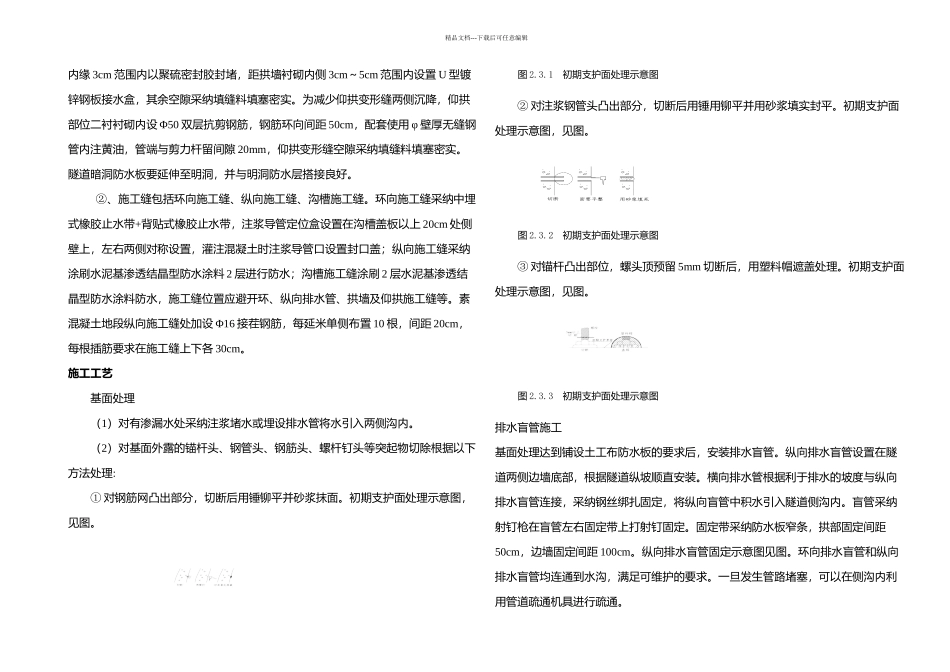

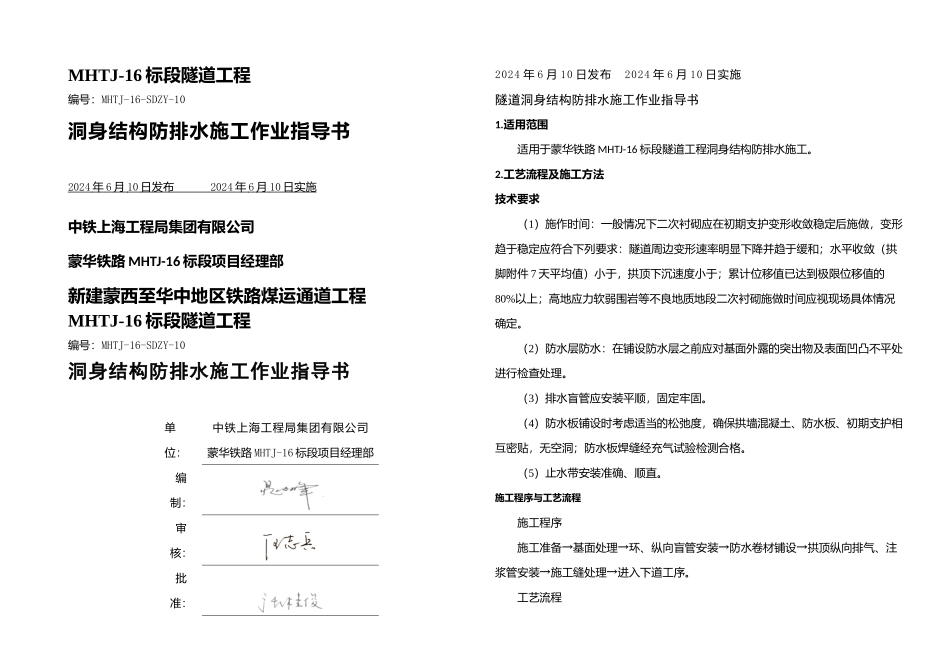

MHTJ-16 标段隧道工程编号：MHTJ-16-SDZY-10洞身结构防排水施工作业指导书2024 年 6 月 10 日发布 2024 年 6 月 10 日实施 中铁上海工程局集团有限公司蒙华铁路 MHTJ-16 标段项目经理部新建蒙西至华中地区铁路煤运通道工程MHTJ-16 标段隧道工程编号：MHTJ-16-SDZY-10洞身结构防排水施工作业指导书单位：中铁上海工程局集团有限公司蒙华铁路 MHTJ-16 标段项目经理部编制：审核：批准：2024 年 6 月 10 日发布 2024 年 6 月 10 日实施隧道洞身结构防排水施工作业指导书1.适用范围适用于蒙华铁路 MHTJ-16 标段隧道工程洞身结构防排水施工。2.工艺流程及施工方法技术要求（1）施作时间：一般情况下二次衬砌应在初期支护变形收敛稳定后施做，变形趋于稳定应符合下列要求：隧道周边变形速率明显下降并趋于缓和；水平收敛（拱脚附件 7 天平均值）小于，拱顶下沉速度小于；累计位移值已达到极限位移值的80%以上；高地应力软弱围岩等不良地质地段二次衬砌施做时间应视现场具体情况确定。（2）防水层防水：在铺设防水层之前应对基面外露的突出物及表面凹凸不平处进行检查处理。（3）排水盲管应安装平顺，固定牢固。（4）防水板铺设时考虑适当的松弛度，确保拱墙混凝土、防水板、初期支护相互密贴，无空洞；防水板焊缝经充气试验检测合格。（5）止水带安装准确、顺直。施工程序与工艺流程施工程序施工准备→基面处理→环、纵向盲管安装→防水卷材铺设→拱顶纵向排气、注浆管安装→施工缝处理→进入下道工序。工艺流程精品文档---下载后可任意编辑结构防排水施工工艺流程图，见图。图 2.1 结构防排水施工工艺流程图2.2 施工要求（1）施工准备① 进行班前讲话，了解作业面情况，掌握本循环施工参数。② 盲管、土工布、防水板、止水带等材料型号、规格符合设计要求，经检验合格后运至施工现场。③ 保证作业区内具有良好的通风和照明条件。（2）拱墙施工缝基面处理防水层铺设前，要对开挖断面净空进行检查，欠挖部分进行处理，保证不侵入设计要求净空。同时对喷混凝土进行基层处理，基层平整度要求：凹凸处高差不得大于 5cm。对基础顶面进行凿毛处理，直到露出粗骨料为止，并清除焊渣、杂物等，然后用高压水抢进行冲洗。拱墙施工缝必须凿毛处理，同时用水清洗，理顺止水带。 （3）结构防水本标段隧道结构防水按一级防水设计，具体如下：①、隧道洞内设双侧水沟与半径 10cm 半圆形浅槽。②、拱墙背后设置厚度为 1.5mm...
