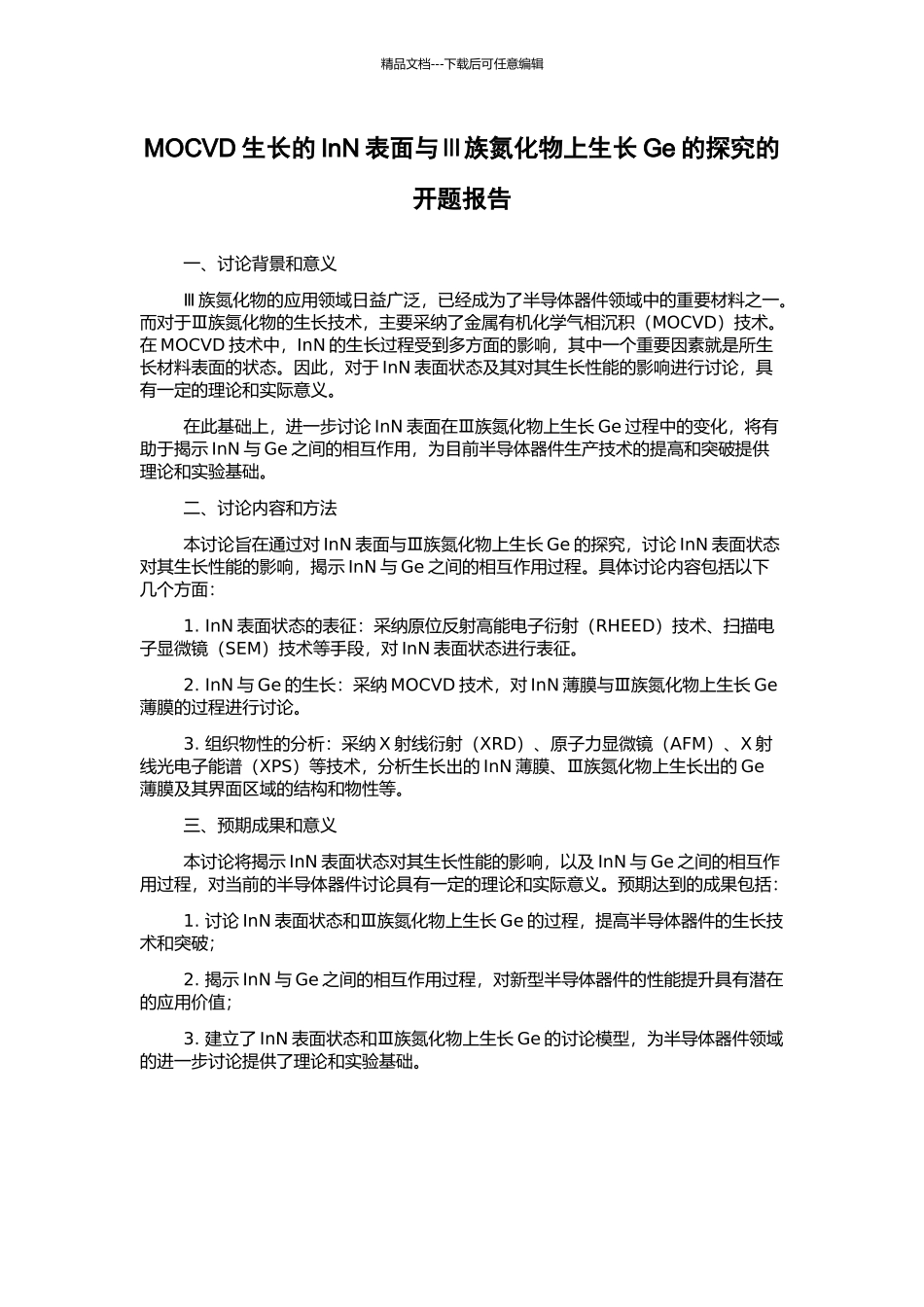

MOCVD生长的InN表面与Ⅲ族氮化物上生长Ge的探究的开题报告

精品文档---下载后可任意编辑MOCVD 生长的 InN 表面与Ⅲ族氮化物上生长 Ge 的探究的开题报告一、讨论背景和意义Ⅲ 族氮化物的应用领域日益广泛，已经成为了半导体器件领域中的重要材料之一。而对于Ⅲ族氮化物的生长技术，主要采纳了金属有机化学气相沉积（MOCVD）技术。在 MOCVD 技术中，InN 的生长过程受到多方面的影响，其中一个重要因素就是所生长材料表面的状态。因此，对于 InN 表面状态及其对其生长性能的影响进行讨论，具有一定的理论和实际意义。在此基础上，进一步讨论 InN 表面在Ⅲ族氮化物上生长 Ge 过程中的变化，将有助于揭示 InN 与 Ge 之间的相互作用，为目前半导体器件生产技术的提高和突破提供理论和实验基础。二、讨论内容和方法本讨论旨在通过对 InN 表面与Ⅲ族氮化物上生长 Ge 的探究，讨论 InN 表面状态对其生长性能的影响，揭示 InN 与 Ge 之间的相互作用过程。具体讨论内容包括以下几个方面：1. InN 表面状态的表征：采纳原位反射高能电子衍射（RHEED）技术、扫描电子显微镜（SEM）技术等手段，对 InN 表面状态进行表征。2. InN 与 Ge 的生长：采纳 MOCVD 技术，对 InN 薄膜与Ⅲ族氮化物上生长 Ge薄膜的过程进行讨论。3. 组织物性的分析：采纳 X 射线衍射（XRD）、原子力显微镜（AFM）、X 射线光电子能谱（XPS）等技术，分析生长出的 InN 薄膜、Ⅲ族氮化物上生长出的 Ge薄膜及其界面区域的结构和物性等。三、预期成果和意义本讨论将揭示 InN 表面状态对其生长性能的影响，以及 InN 与 Ge 之间的相互作用过程，对当前的半导体器件讨论具有一定的理论和实际意义。预期达到的成果包括：1. 讨论 InN 表面状态和Ⅲ族氮化物上生长 Ge 的过程，提高半导体器件的生长技术和突破；2. 揭示 InN 与 Ge 之间的相互作用过程，对新型半导体器件的性能提升具有潜在的应用价值；3. 建立了 InN 表面状态和Ⅲ族氮化物上生长 Ge 的讨论模型，为半导体器件领域的进一步讨论提供了理论和实验基础。
