发电厂电气部分试题及参考答案

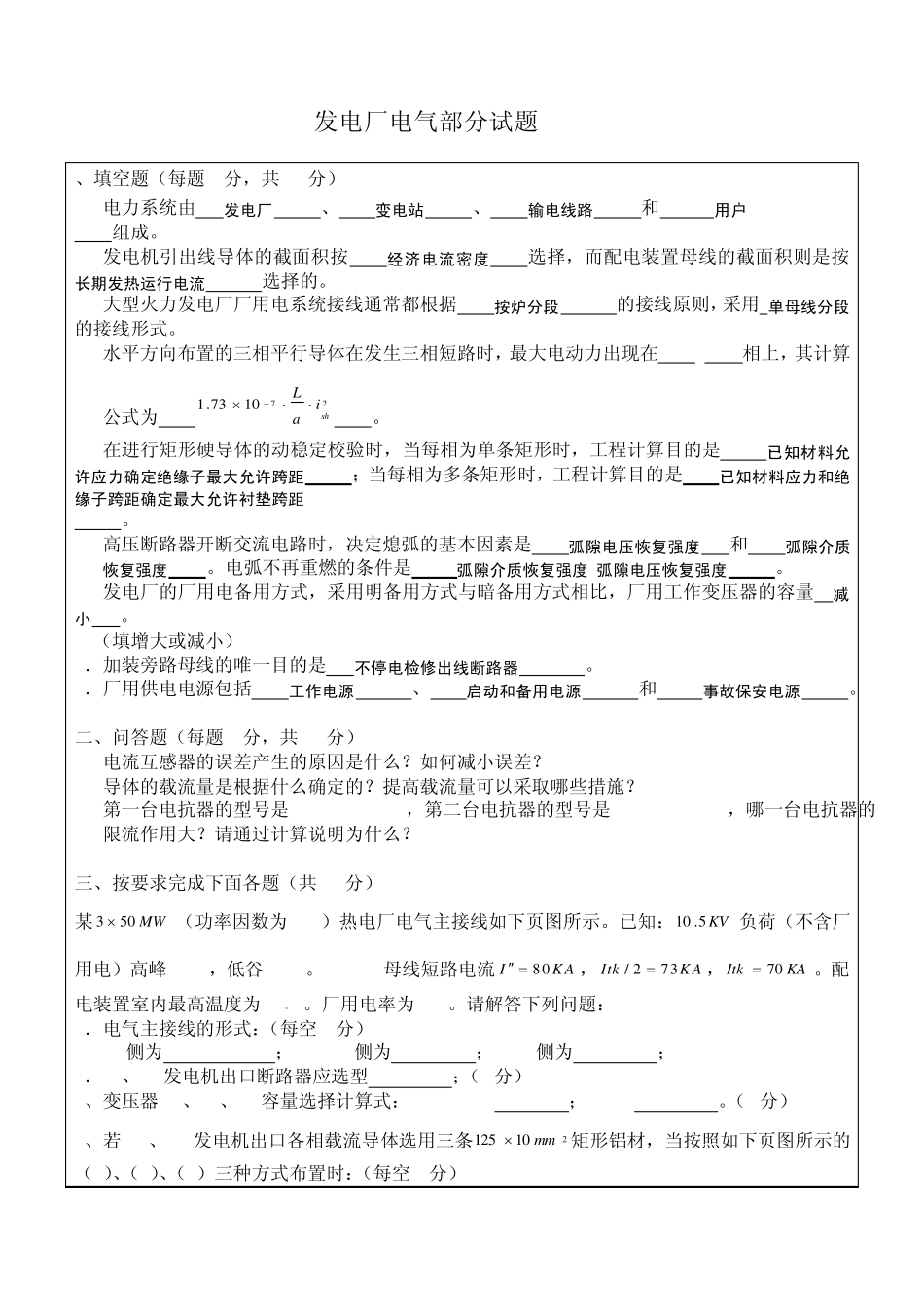

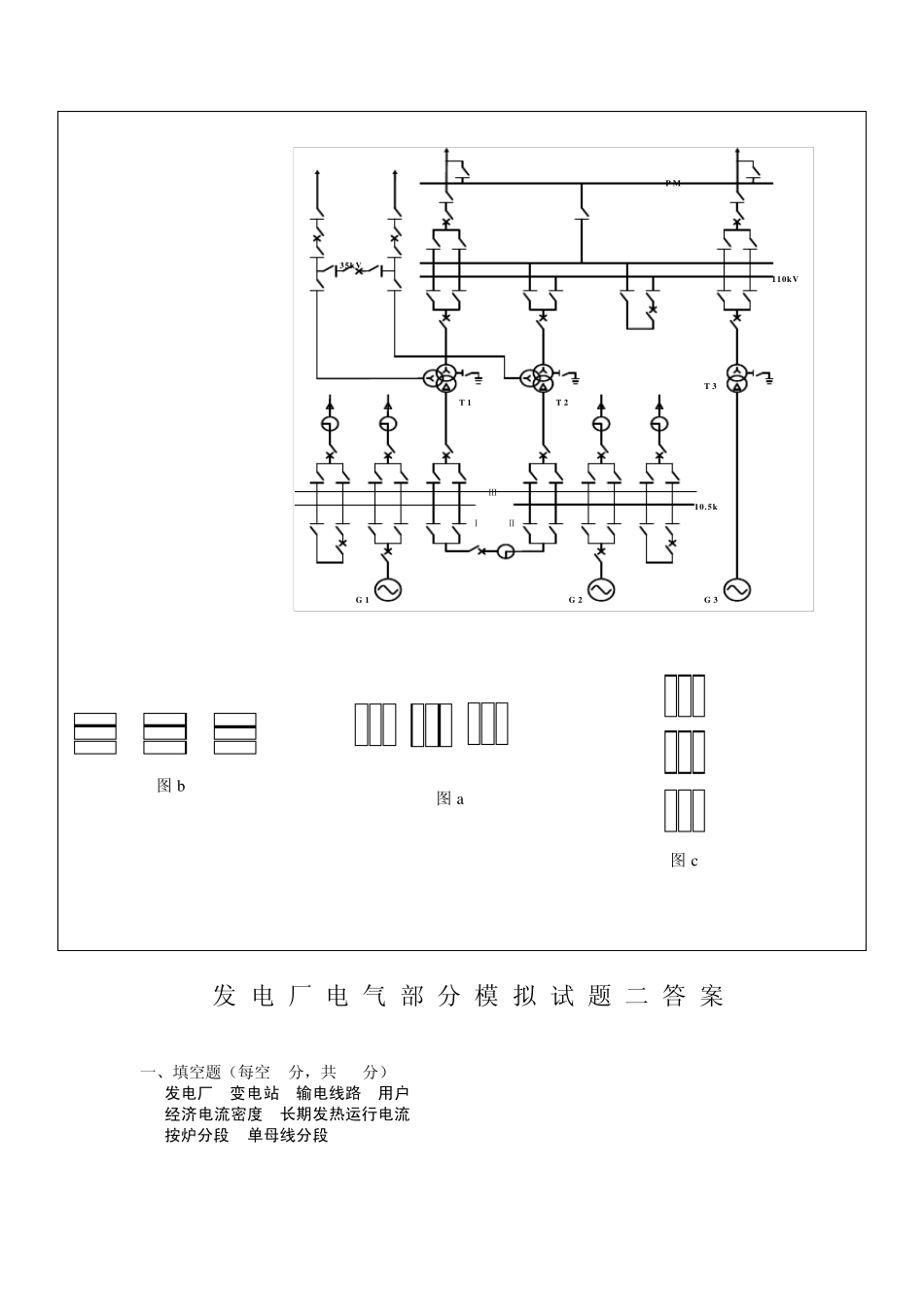

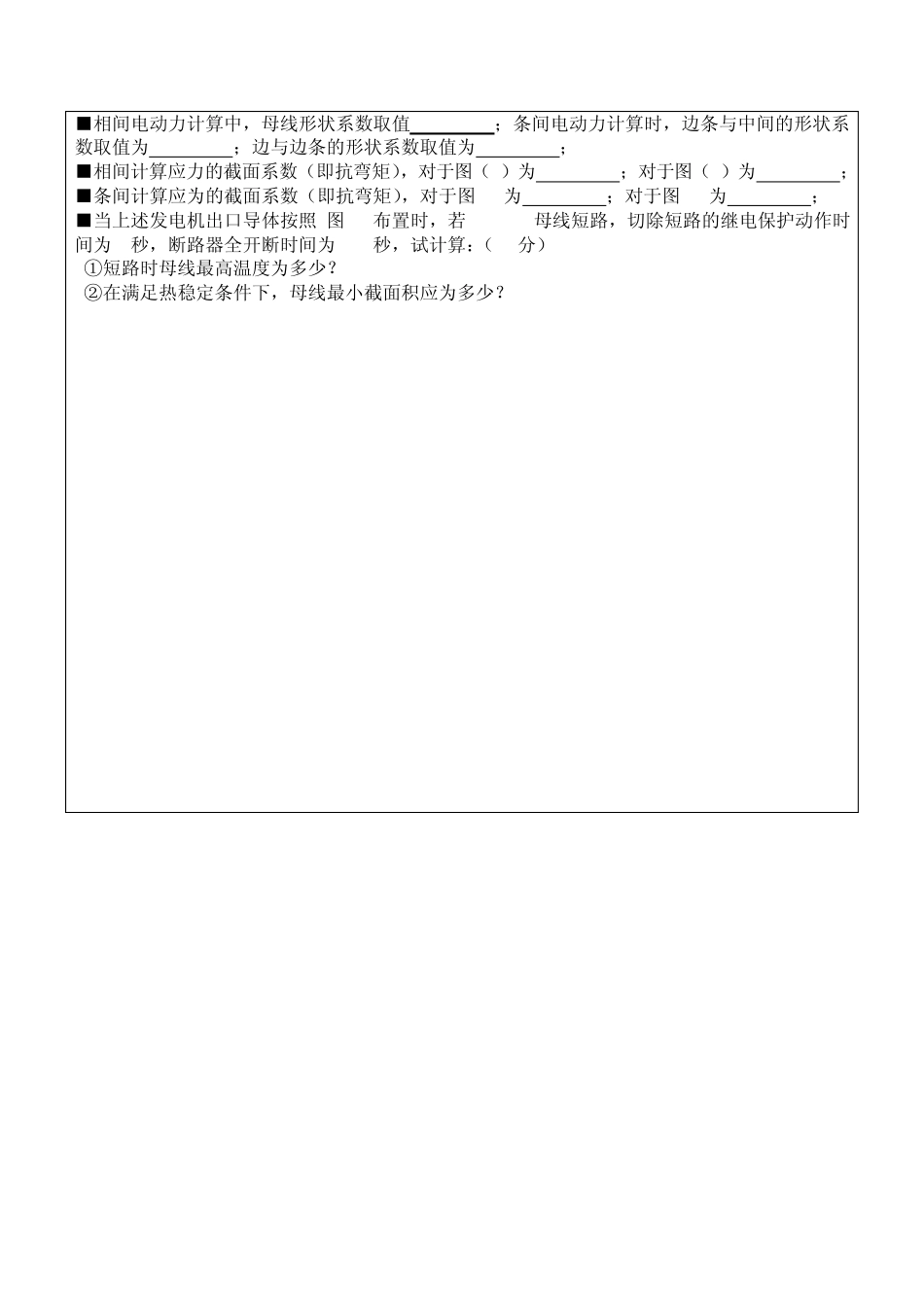

发电厂电气部分试题 、填空题（每题2分，共 40分） 1. 电力系统由 发电厂 、 变电站 、 输电线路 和 用户 组成。 2. 发电机引出线导体的截面积按 经济电流密度 选择，而配电装置母线的截面积则是按 长期发热运行电流 选择的。 3. 大型火力发电厂厂用电系统接线通常都根据 按炉分段 的接线原则，采用 单母线分段 的接线形式。 4. 水平方向布置的三相平行导体在发生三相短路时，最大电动力出现在 B 相上，其计算公式为 271 07 3.1shiaL  。 5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是 已知材料允许应力确定绝缘子最大允许跨距 ；当每相为多条矩形时，工程计算目的是 已知材料应力和绝缘子跨距确定最大允许衬垫跨距 。 6. 高压断路器开断交流电路时，决定熄弧的基本因素是 弧隙电压恢复强度 和 弧隙介质恢复强度 。电弧不再重燃的条件是 弧隙介质恢复强度>弧隙电压恢复强度 。 7. 发电厂的厂用电备用方式，采用明备用方式与暗备用方式相比，厂用工作变压器的容量 减小 。 （填增大或减小） 8．加装旁路母线的唯一目的是 不停电检修出线断路器 。 9．厂用供电电源包括 工作电源 、 启动和备用电源 和 事故保安电源 。 二、问答题（每题5分，共 15分） 1. 电流互感器的误差产生的原因是什么？如何减小误差？ 2. 导体的载流量是根据什么确定的？提高载流量可以采取哪些措施？ 3. 第一台电抗器的型号是 NKL-10-500-3，第二台电抗器的型号是 NKL-10-300-5，哪一台电抗器的限流作用大？请通过计算说明为什么？ 三、按要求完成下面各题（共 45分） 某MW5 03 （功率因数为 0.8）热电厂电气主接线如下页图所示。已知：KV5.1 0负荷（不含厂用电）高峰 30MW，低谷 15MW。10.5KV母线短路电流8 0IK A ，/ 27 3ItkKA，KAItk7 0。配电装置室内最高温度为 35。C。厂用电率为 10%。请解答下列问题： 1．电气主接线的形式：（每空 3分） 110KV侧为 ；10.5KV侧为 ；35KV侧为 ； 2．G1、G2发电机出口断路器应选型 ；（2分） 3、变压器 T1、T2、T3容量选择计算式：ST1=ST2= ；ST3= 。（6分） 4、若 G1、G2发电机出口各相载流导体选用三条21 01 2 5mm矩形铝材，当按照如下页图所示的（a）、（b）、（c）三种方式布置时：（每空 2分） ■相间电动力计算中，母线形状系数取值 ；条间电动力计算时，边条与...
