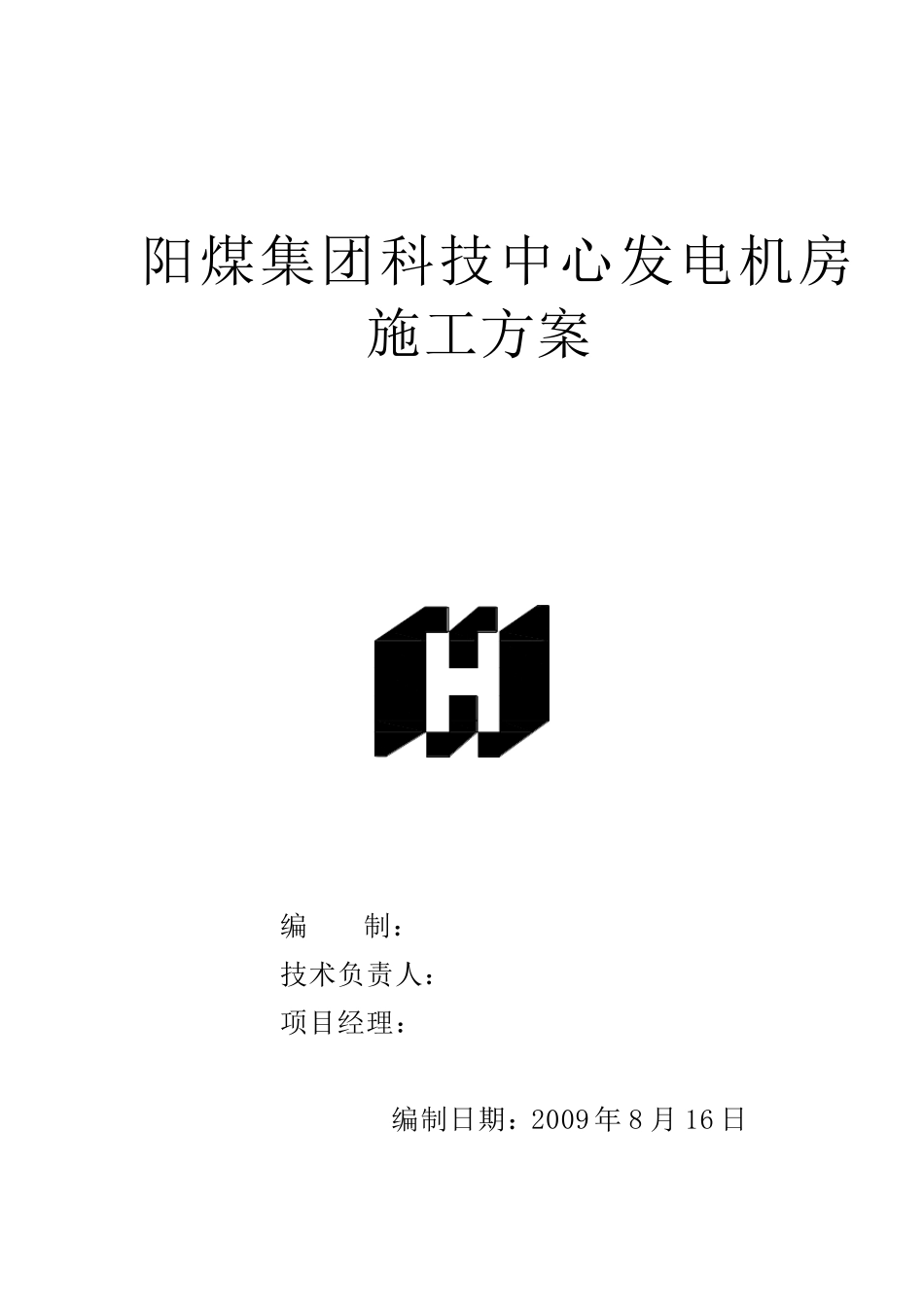

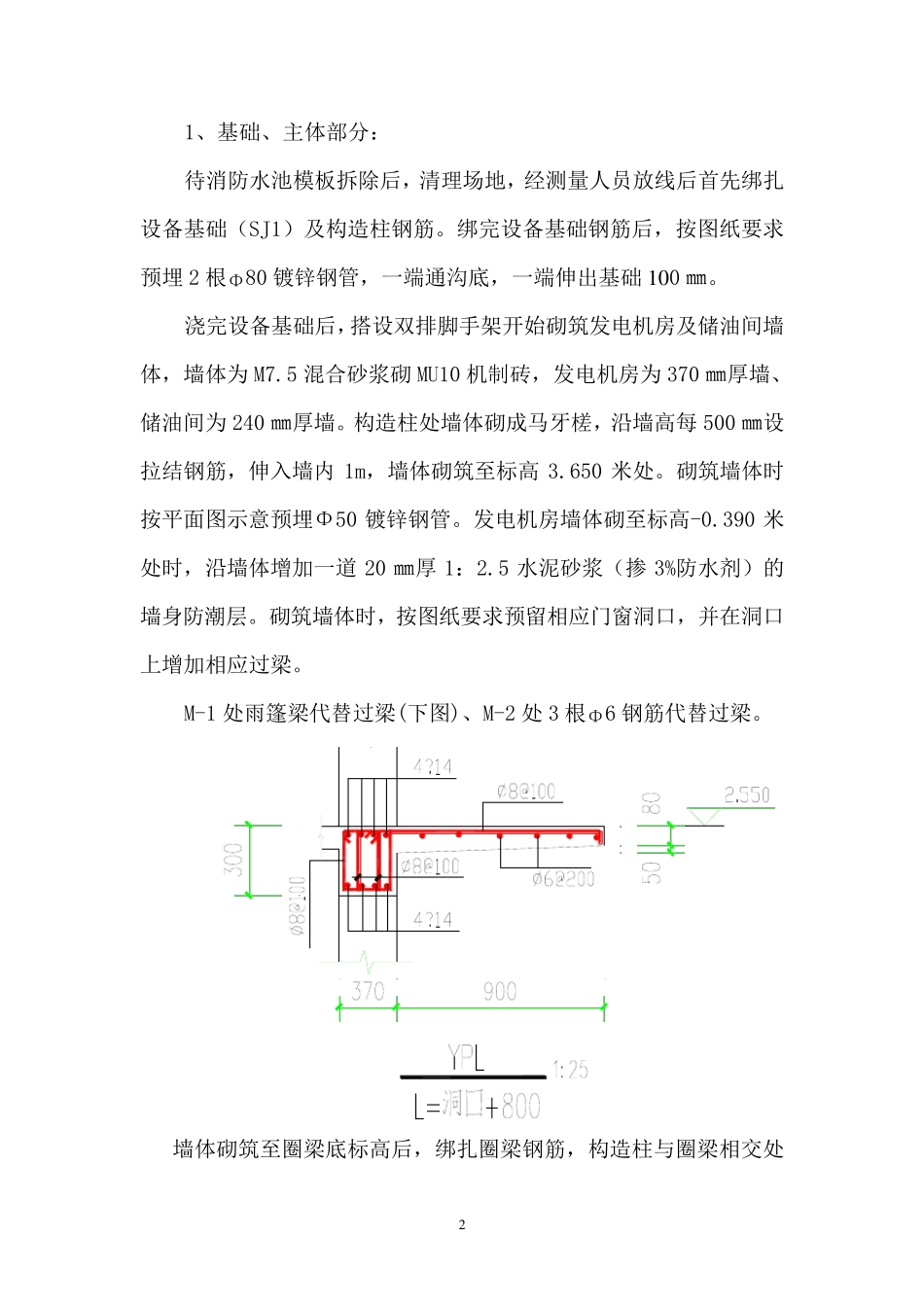

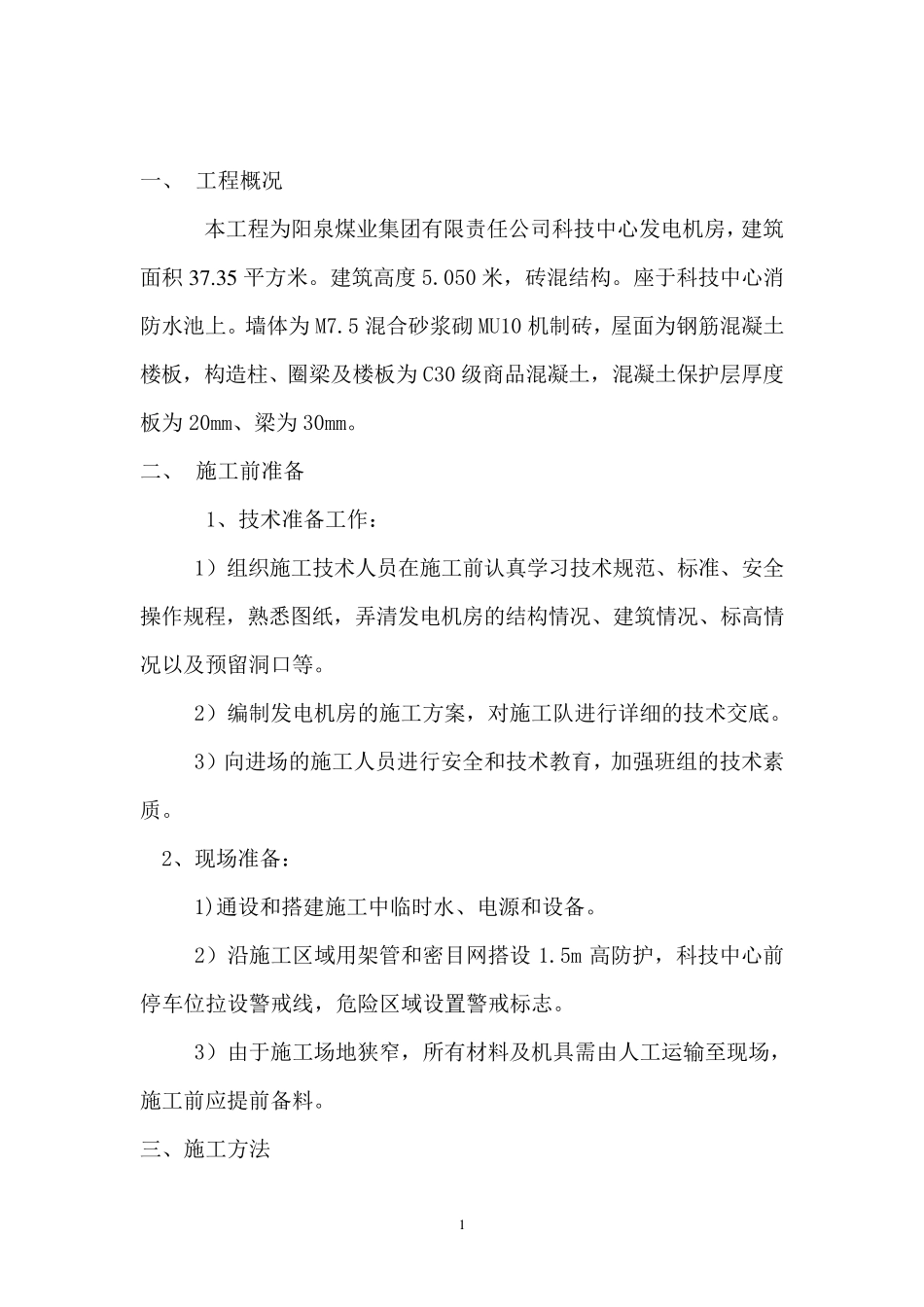

阳煤集团科技中心发电机房施工方案 编 制： 技术负责人： 项目经理： 编制日期：2009 年 8 月 16 日 1 一、 工程概况 本工程为阳泉煤业集团有限责任公司科技中心发电机房，建筑面积 3 7 .3 5 平方米。建筑高度 5.050 米，砖混结构。座于科技中心消防水池上。墙体为 M7.5 混合砂浆砌 MU10 机制砖，屋面为钢筋混凝土楼板，构造柱、圈梁及楼板为 C30 级商品混凝土，混凝土保护层厚度板为 20mm、梁为 30mm。 二、 施工前准备 1、技术准备工作： 1）组织施工技术人员在施工前认真学习技术规范、标准、安全操作规程，熟悉图纸，弄清发电机房的结构情况、建筑情况、标高情况以及预留洞口等。 2）编制发电机房的施工方案，对施工队进行详细的技术交底。 3）向进场的施工人员进行安全和技术教育，加强班组的技术素质。 2、现场准备： 1)通设和搭建施工中临时水、电源和设备。 2）沿施工区域用架管和密目网搭设1.5m 高防护，科技中心前停车位拉设警戒线，危险区域设置警戒标志 。 3）由 于施工场地 狭 窄 ，所 有材 料 及机具 需 由 人工运 输 至 现场，施工前应 提 前备料 。 三 、施工方法 2 1、基础、主体部分： 待消防水池模板拆除后，清理场地，经测量人员放线后首先绑扎设备基础（SJ1）及构造柱钢筋。绑完设备基础钢筋后，按图纸要求预埋2 根Φ80 镀锌钢管，一端通沟底，一端伸出基础1 0 0 ㎜。 浇完设备基础后，搭设双排脚手架开始砌筑发电机房及储油间墙体，墙体为 M7.5 混合砂浆砌 MU10 机制砖，发电机房为 370 ㎜厚墙、储油间为 240 ㎜厚墙。构造柱处墙体砌成马牙槎，沿墙高每 500 ㎜设拉结钢筋，伸入墙内 1m，墙体砌筑至标高 3.650 米处。砌筑墙体时按平面图示意预埋Φ50 镀锌钢管。发电机房墙体砌至标高-0.390 米处时，沿墙体增加一道 20 ㎜厚 1：2.5 水泥砂浆（掺 3%防水剂）的墙身防潮层。砌筑墙体时，按图纸要求预留相应门窗洞口，并在洞口上增加相应过梁。 M-1 处雨篷梁代替过梁(下图)、M-2 处 3 根Φ6 钢筋代替过梁。 墙体砌筑至圈梁底标高后，绑扎圈梁钢筋，构造柱与圈梁相交处 3 500 ㎜范围内箍筋加密@100。搭满堂脚手架支发电机房梁底和顶板模板，绑扎梁和顶板钢筋以及挑檐钢筋，梁板和挑檐用C30 级商品混凝土分两次浇筑。待混凝土养护期过后，拆除模板及房内脚手架，进入装饰装修阶段。 2、装饰部分 屋面做法： 钢筋混凝土现浇...
