发电机组检修方案

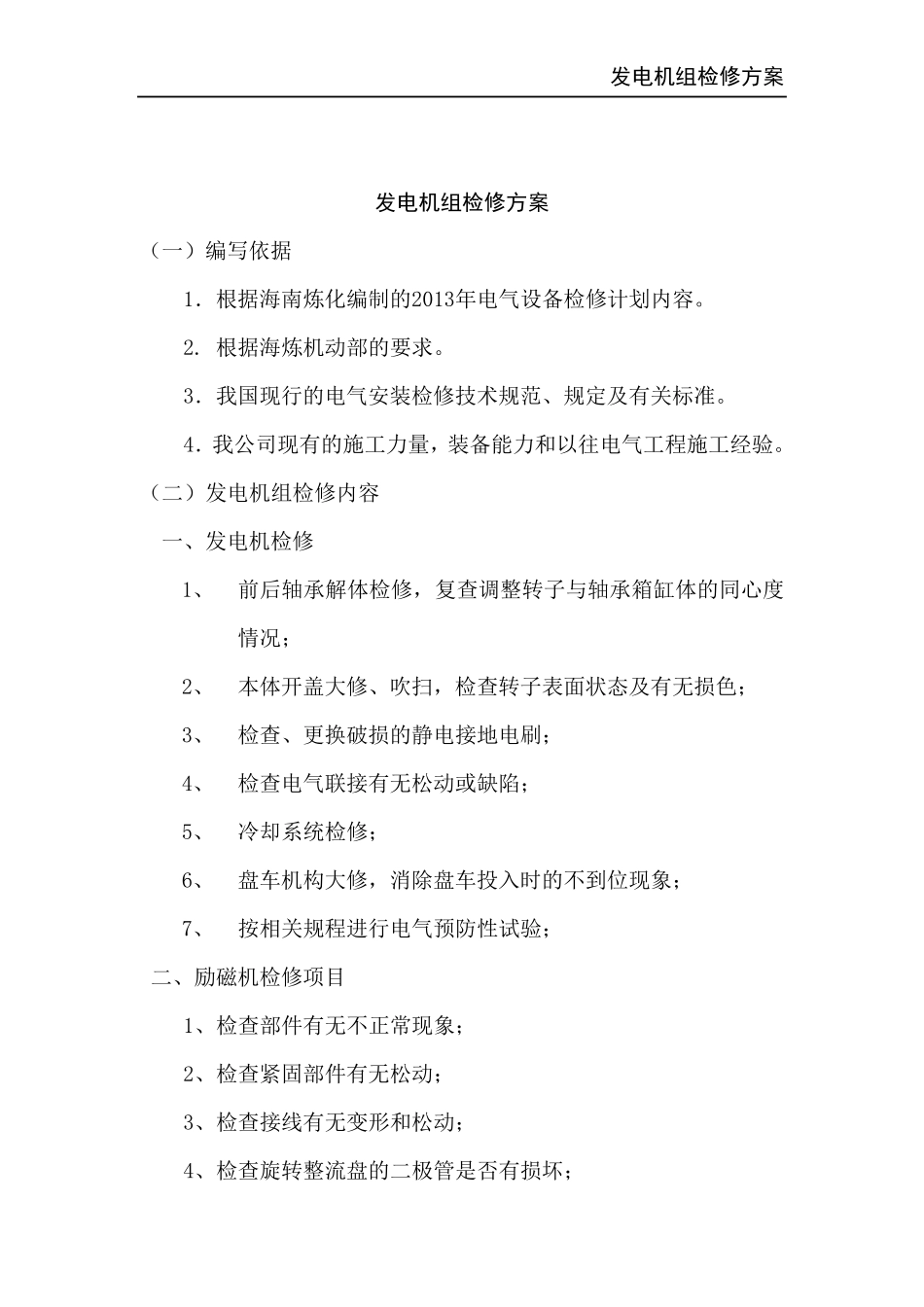

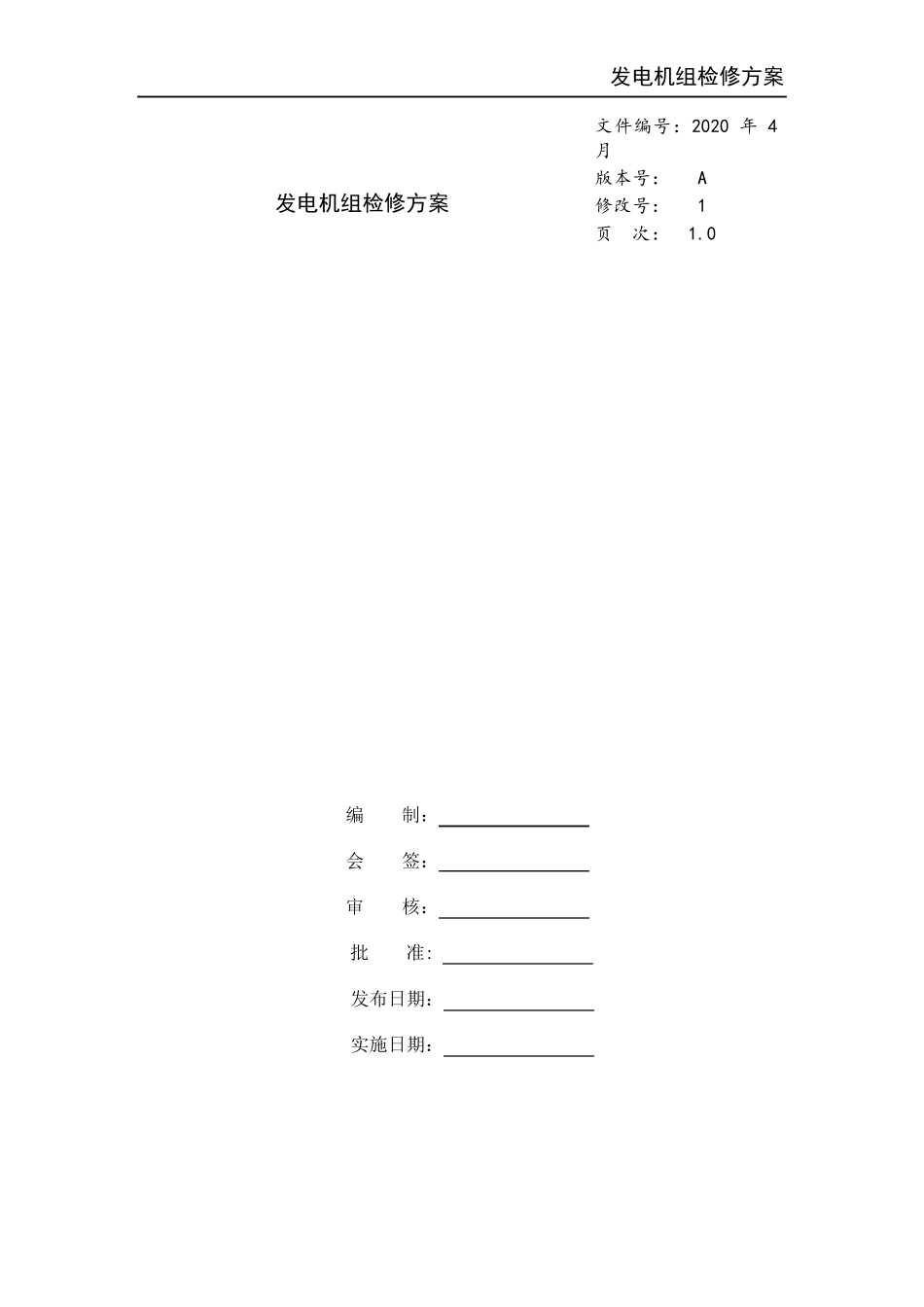

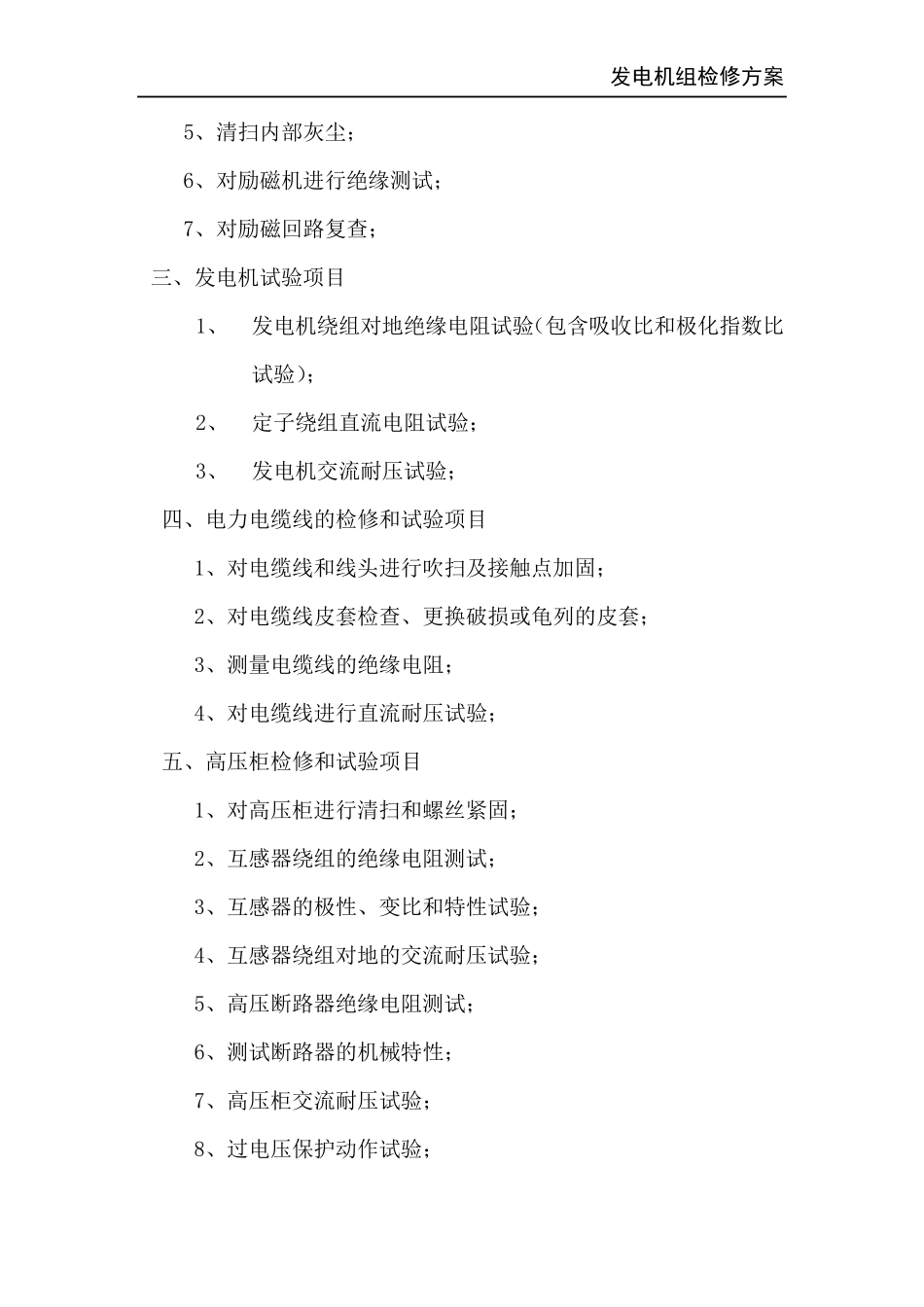

发电机组检修方案 文件编号：2020 年 4月 发电机组检修方案 版本号： A 修改号： 1 页 次： 1.0 编 制： 会 签： 审 核： 批 准: 发布日期： 实施日期： 发电机组检修方案 发电机组检修方案 （一）编写依据 1．根据海南炼化编制的2013年电气设备检修计划内容。 2. 根据海炼机动部的要求。 3．我国现行的电气安装检修技术规范、规定及有关标准。 4．我公司现有的施工力量，装备能力和以往电气工程施工经验。 （二）发电机组检修内容 一、发电机检修 1、 前后轴承解体检修，复查调整转子与轴承箱缸体的同心度情况； 2、 本体开盖大修、吹扫，检查转子表面状态及有无损色； 3、 检查、更换破损的静电接地电刷； 4、 检查电气联接有无松动或缺陷； 5、 冷却系统检修； 6、 盘车机构大修，消除盘车投入时的不到位现象； 7、 按相关规程进行电气预防性试验； 二、励磁机检修项目 1、检查部件有无不正常现象； 2、检查紧固部件有无松动； 3、检查接线有无变形和松动； 4、检查旋转整流盘的二极管是否有损坏； 发电机组检修方案 5、清扫内部灰尘； 6、对励磁机进行绝缘测试； 7、对励磁回路复查； 三、发电机试验项目 1、 发电机绕组对地绝缘电阻试验（包含吸收比和极化指数比试验）； 2、 定子绕组直流电阻试验； 3、 发电机交流耐压试验； 四、电力电缆线的检修和试验项目 1、对电缆线和线头进行吹扫及接触点加固； 2、对电缆线皮套检查、更换破损或龟列的皮套； 3、测量电缆线的绝缘电阻； 4、对电缆线进行直流耐压试验； 五、高压柜检修和试验项目 1、对高压柜进行清扫和螺丝紧固； 2、互感器绕组的绝缘电阻测试； 3、互感器的极性、变比和特性试验； 4、互感器绕组对地的交流耐压试验； 5、高压断路器绝缘电阻测试； 6、测试断路器的机械特性； 7、高压柜交流耐压试验； 8、过电压保护动作试验； 发电机组检修方案 9、发电机失磁保护动作试验； （三）、工程特点： 1. 电气设备检修内容较多，时间紧任务重。 2、高压电机是装置正常运行的关键动力设备，检修质量要求较高。 （四）、施工执行规范及标准 1．《旋转电机及调速励磁装置维护检修规程》（SHS06001-2004）。 2．《变压器、互感器维护检修规程》（SHS06001-2004）。 3. 《高压开关维护检修规程》（SHS06001-2004）。 4. 《配电装置维护检修规程》（SHS06001-2004）。 5．《低压电器维护检修规程》...
